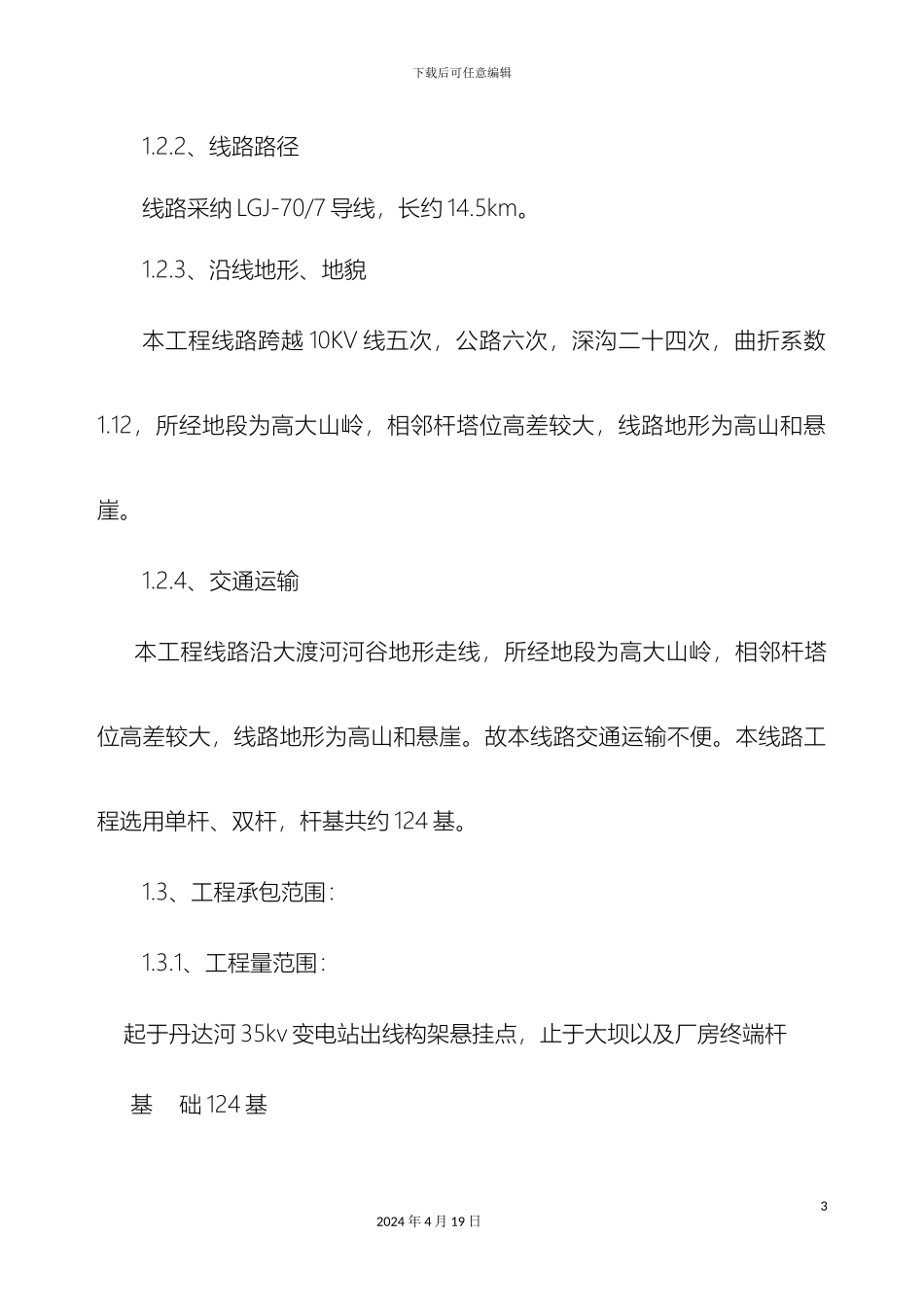

下载后可任意编辑10KV 输电线路施工组织措施及施工方案12024 年 4 月 19 日下载后可任意编辑10KV 输电线路施工组织措施及施工方案 第一章：工程概况及特点1.1、工程概况本工程为丹达河 35KV 变电站-大坝以及 35KV 变电站-厂房 10KV 输电线路新建工程，线路起于丹达河 35kv 变电站出线构架悬挂点起，至大坝以 及 厂 房 终 端 杆 止 ， 总 长 度 约 14500.63m( 其 中 35KV 变 电 站 - 大 坝1544.32m, 35KV 变电站-厂房 12956.31m)，线路采纳 LGJ-70/7 导线。本段线路地形为高山大岭。 1.2、线路路径1.2.1、线路两端进出线情况线路起于丹达河 35kv 变电站出线构架悬挂点起，至大坝以及厂房终端杆止；22024 年 4 月 19 日下载后可任意编辑1.2.2、线路路径线路采纳 LGJ-70/7 导线，长约 14.5km。1.2.3、沿线地形、地貌 本工程线路跨越 10KV 线五次，公路六次，深沟二十四次，曲折系数1.12，所经地段为高大山岭，相邻杆塔位高差较大，线路地形为高山和悬崖。1.2.4、交通运输本工程线路沿大渡河河谷地形走线，所经地段为高大山岭，相邻杆塔位高差较大，线路地形为高山和悬崖。故本线路交通运输不便。本线路工程选用单杆、双杆，杆基共约 124 基。 1.3、工程承包范围：1.3.1、工程量范围： 起于丹达河 35kv 变电站出线构架悬挂点，止于大坝以及厂房终端杆 基 础 124 基 32024 年 4 月 19 日下载后可任意编辑 立杆塔基数 124 基 架线长度 14.5km 附件安装 102 基 1.3.2、材料供应： 本工程主要材料和辅材由我部在云南市场购买。1.3.3、基础型式： 基础均采纳预制的拉盘。 1.3.4、杆塔型式： 本工程共使用杆塔 124 基、选用 4 种杆型、各种杆型使用情况如下表：序 号杆 型数 量备 注1终端杆 D1-104 基2直线杆 Z1-10 18 基3直线杆 Z2-10 15 基4直线杆 Z3-10 43 基5直线杆 ZH-10 16 基6转角双杆 JH-10 8 基7耐张杆 J1-105 基8耐张杆 J2-1015 基 本工程采纳预应力水泥杆。接头钢圈刷二道防锈漆、一道油漆防腐。杆42024 年 4 月 19 日下载后可任意编辑塔所有的外露铁件及埋置于土壤里的金属零部件和连接件均实行热镀锌防腐处理。1.3.5、导线及防振措施 本工程导线采纳 LGJ-70/7 钢芯铝绞线；导线采纳 FD-2 型防震锤消震。1.3.6、绝缘子 本工程线路所经地段海拔为 2800 米以上，沿线没有污染源，按《规程》要求，结合该工程实...
