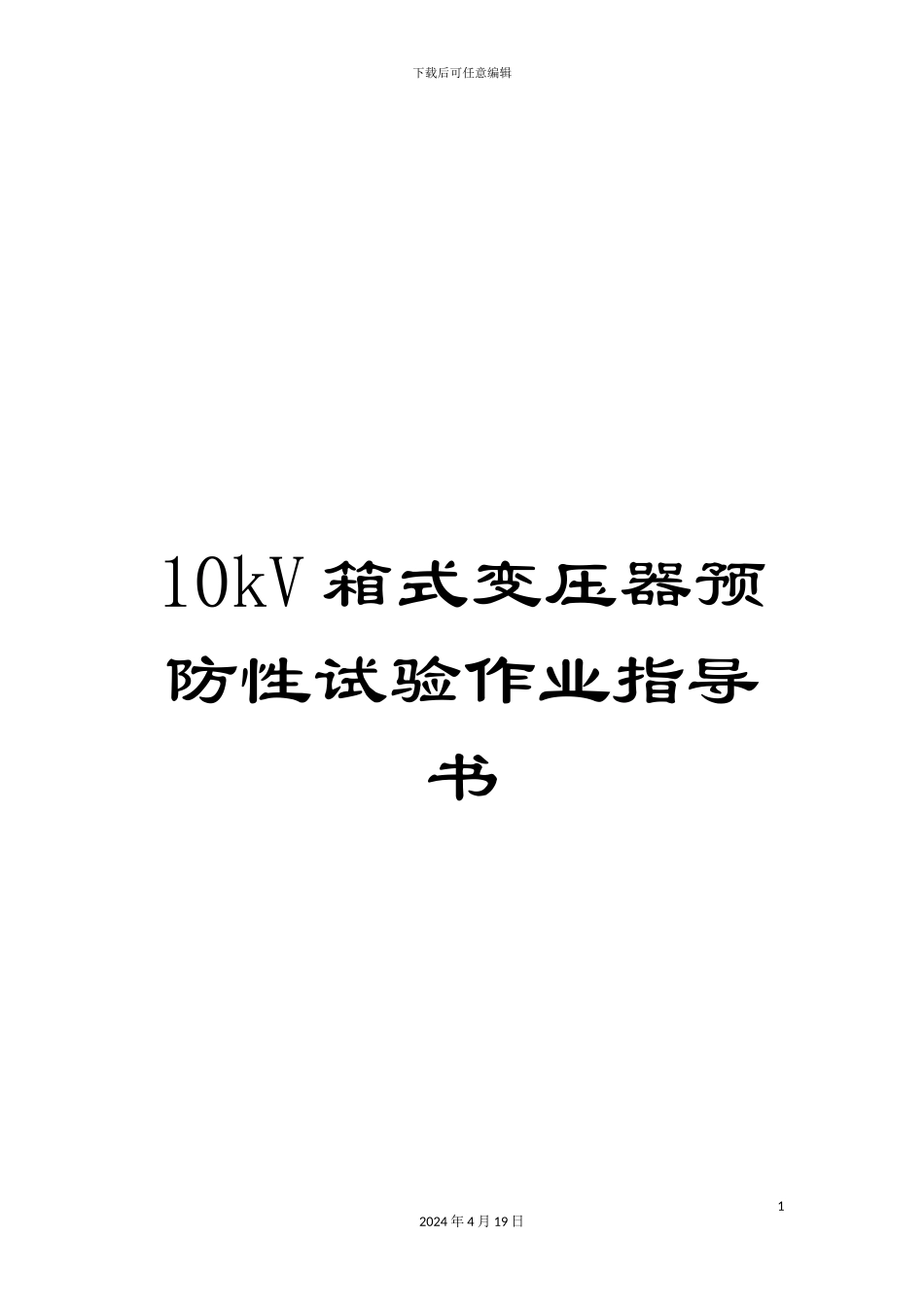

10kV箱式变压器预防性试验作业指导书

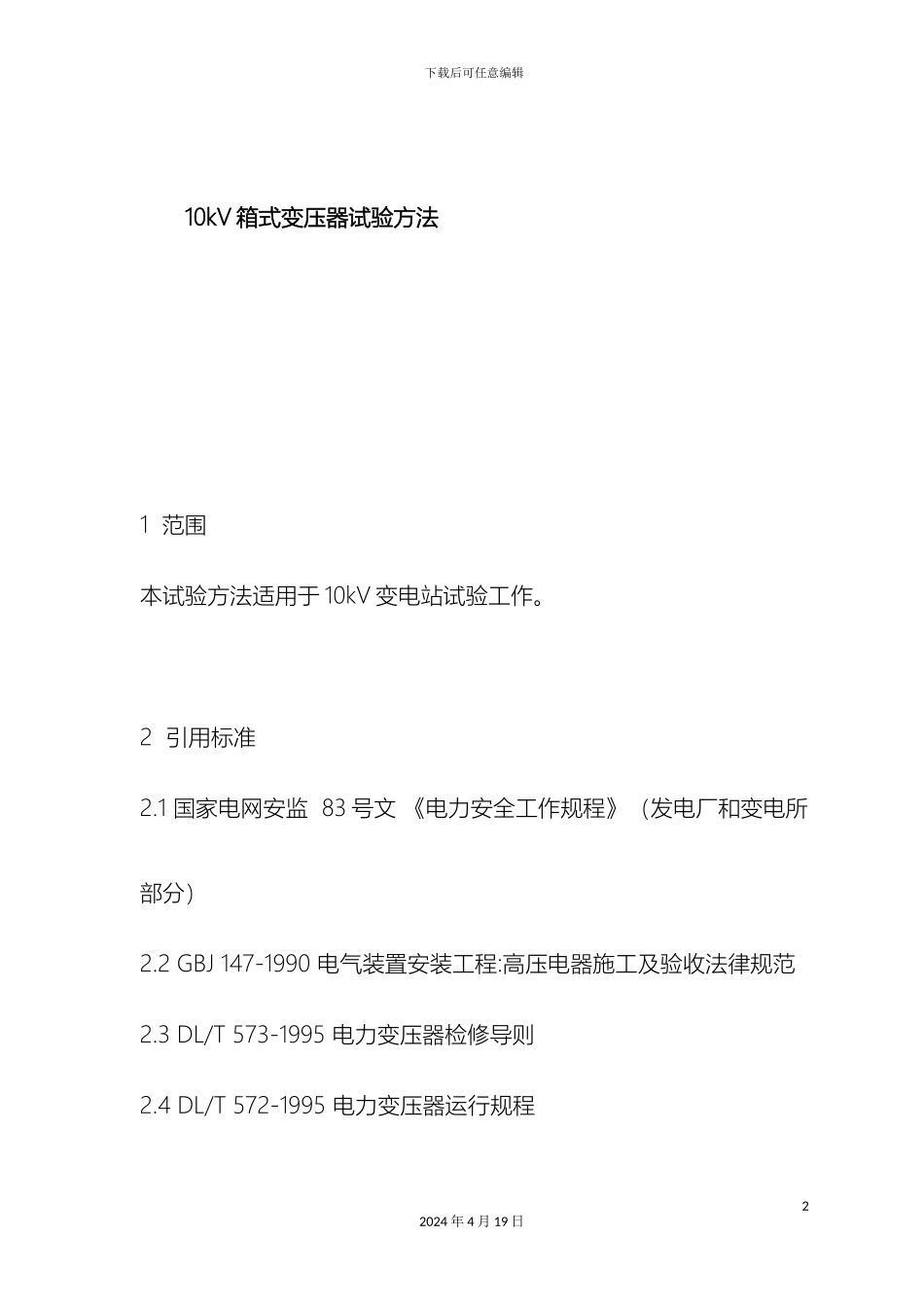

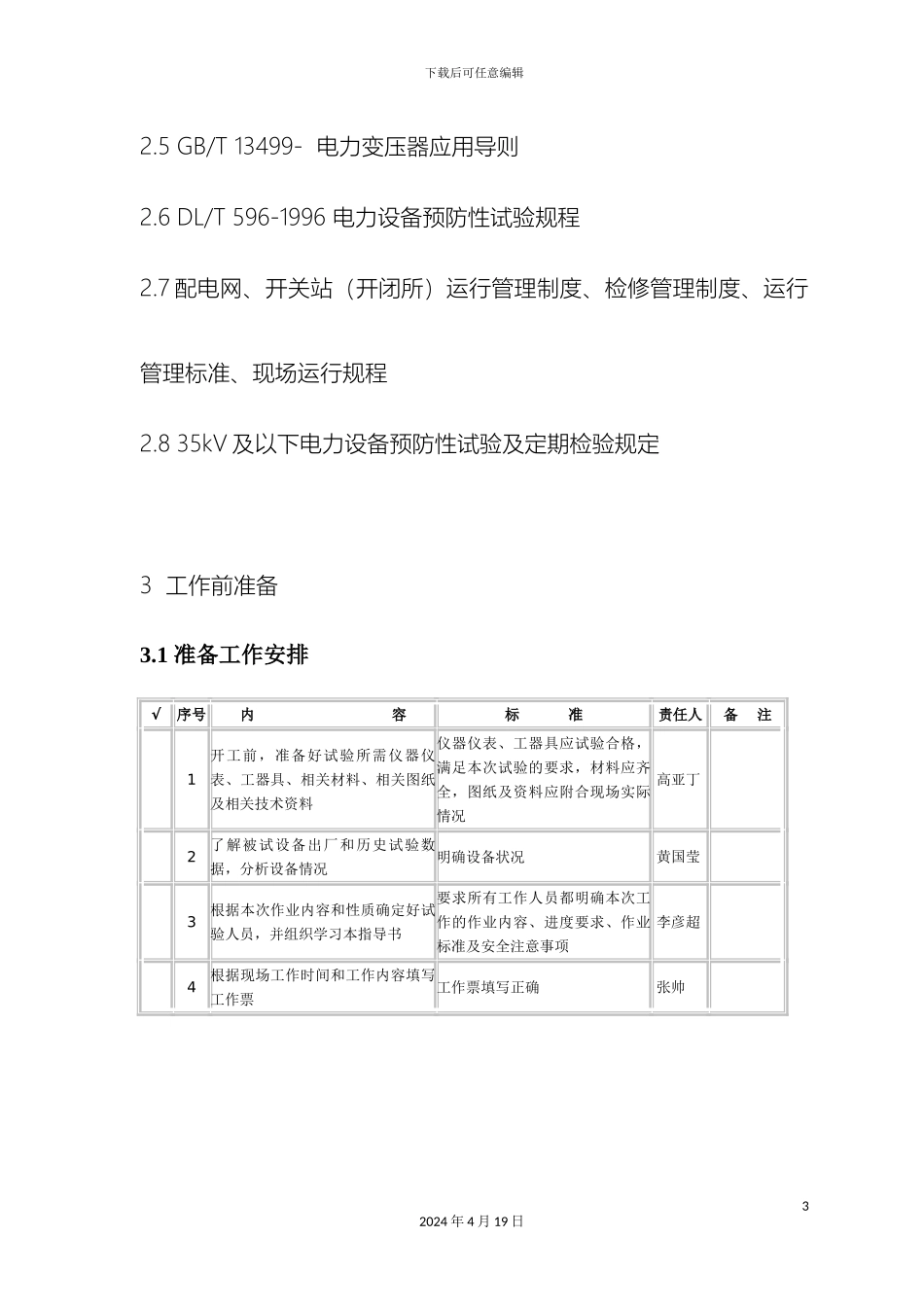

下载后可任意编辑10kV 箱式变压器预防性试验作业指导书12024 年 4 月 19 日下载后可任意编辑 10kV 箱式变压器试验方法 1 范围本试验方法适用于 10kV 变电站试验工作。 2 引用标准2.1 国家电网安监 83 号文 《电力安全工作规程》（发电厂和变电所部分）2.2 GBJ 147-1990 电气装置安装工程:高压电器施工及验收法律规范2.3 DL/T 573-1995 电力变压器检修导则2.4 DL/T 572-1995 电力变压器运行规程22024 年 4 月 19 日下载后可任意编辑2.5 GB/T 13499- 电力变压器应用导则2.6 DL/T 596-1996 电力设备预防性试验规程2.7 配电网、开关站（开闭所）运行管理制度、检修管理制度、运行管理标准、现场运行规程2.8 35kV 及以下电力设备预防性试验及定期检验规定 3 工作前准备3.1 准备工作安排√序号内 容标 准责任人备 注 1开工前，准备好试验所需仪器仪表、工器具、相关材料、相关图纸及相关技术资料仪器仪表、工器具应试验合格，满足本次试验的要求，材料应齐全，图纸及资料应附合现场实际情况 高亚丁 2了解被试设备出厂和历史试验数据，分析设备情况明确设备状况 黄国莹 3根据本次作业内容和性质确定好试验人员，并组织学习本指导书要求所有工作人员都明确本次工作的作业内容、进度要求、作业标准及安全注意事项 李彦超 4根据现场工作时间和工作内容填写工作票工作票填写正确 张帅 32024 年 4 月 19 日下载后可任意编辑3.2 试验工器具序号名称规格单位数量备注1微安表 块1 2毫安表 块1 3调压控制箱 台1 4试验接、地线 根若干 5试验用变压器 台1 6试验电源 7兆欧表 块22500 500/10008放电棒 根1 9油杯 个1 10直流发生器 台1 11硅堆 注：试验工具、规格根据现场实际情况选用。3.3 人员分工√序号作 业 项 目负 责 人作 业 人 员 110kV 开关试验工作： 母线及高压开关绝缘电阻试验 母线及高压开关沟通耐压试验 断路器操作机构试验 母线及高压开关柜辅助回路和控制回路绝缘电阻 检查电压抽取装置 五防性能检查 42024 年 4 月 19 日下载后可任意编辑 210kV 变压器试验工作： 参照 10kV 配电变压器交接作业指导书 310kV 电缆试验工作： 测量绝缘电阻 直流耐压试验及泄漏电流试验 检查电缆线路的相位 3.4 危险点分析及控制措施√序号危 险 点控 制 措 施 1工作人员进入现场不戴安全帽，不穿绝缘鞋，造成人员损害进入试验现场，试验...
