10kV配电室高低压变压器安装施工方案

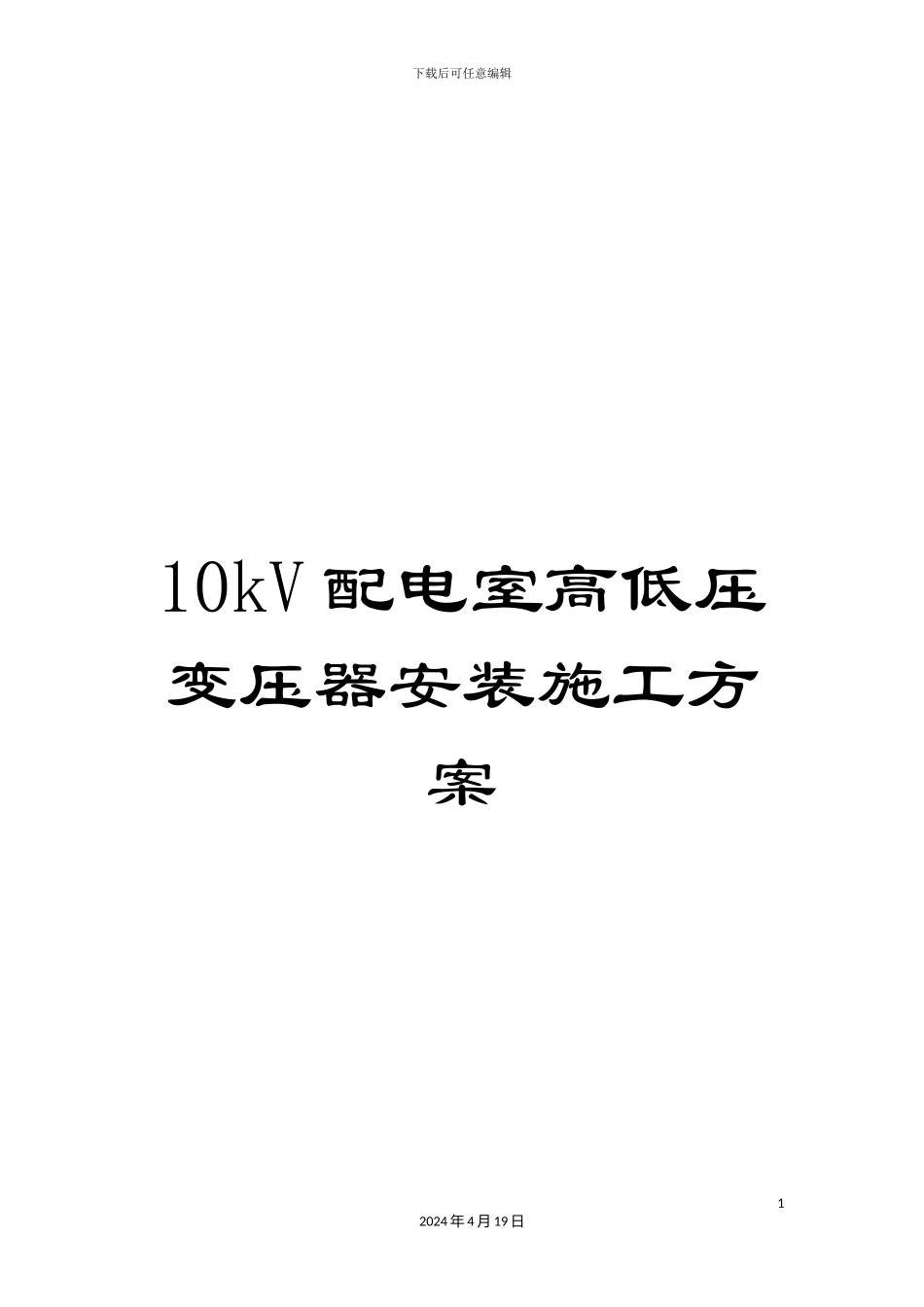

10kV配电室高低压变压器安装施工方案_第1页
1/12

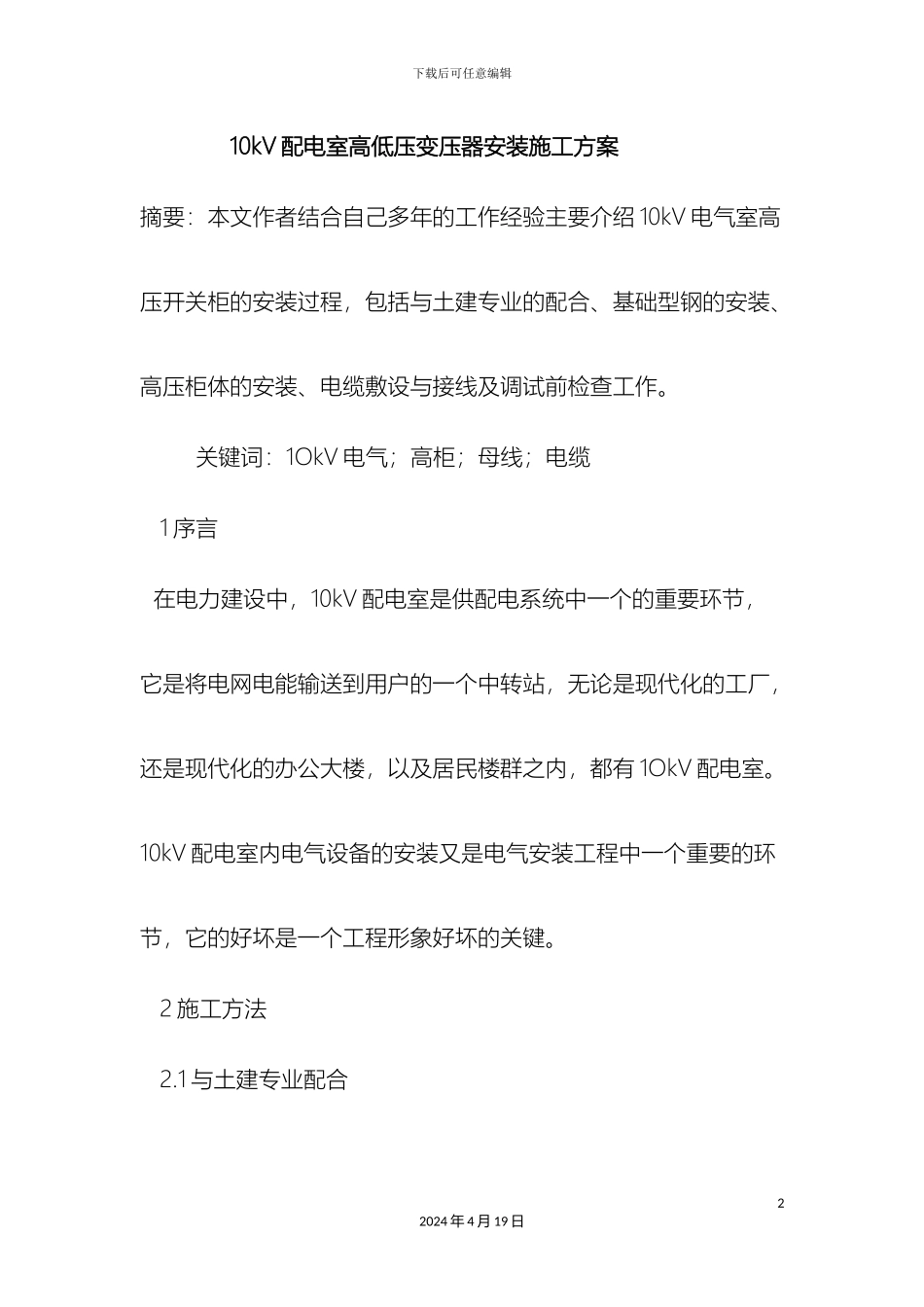

10kV配电室高低压变压器安装施工方案_第2页
2/12

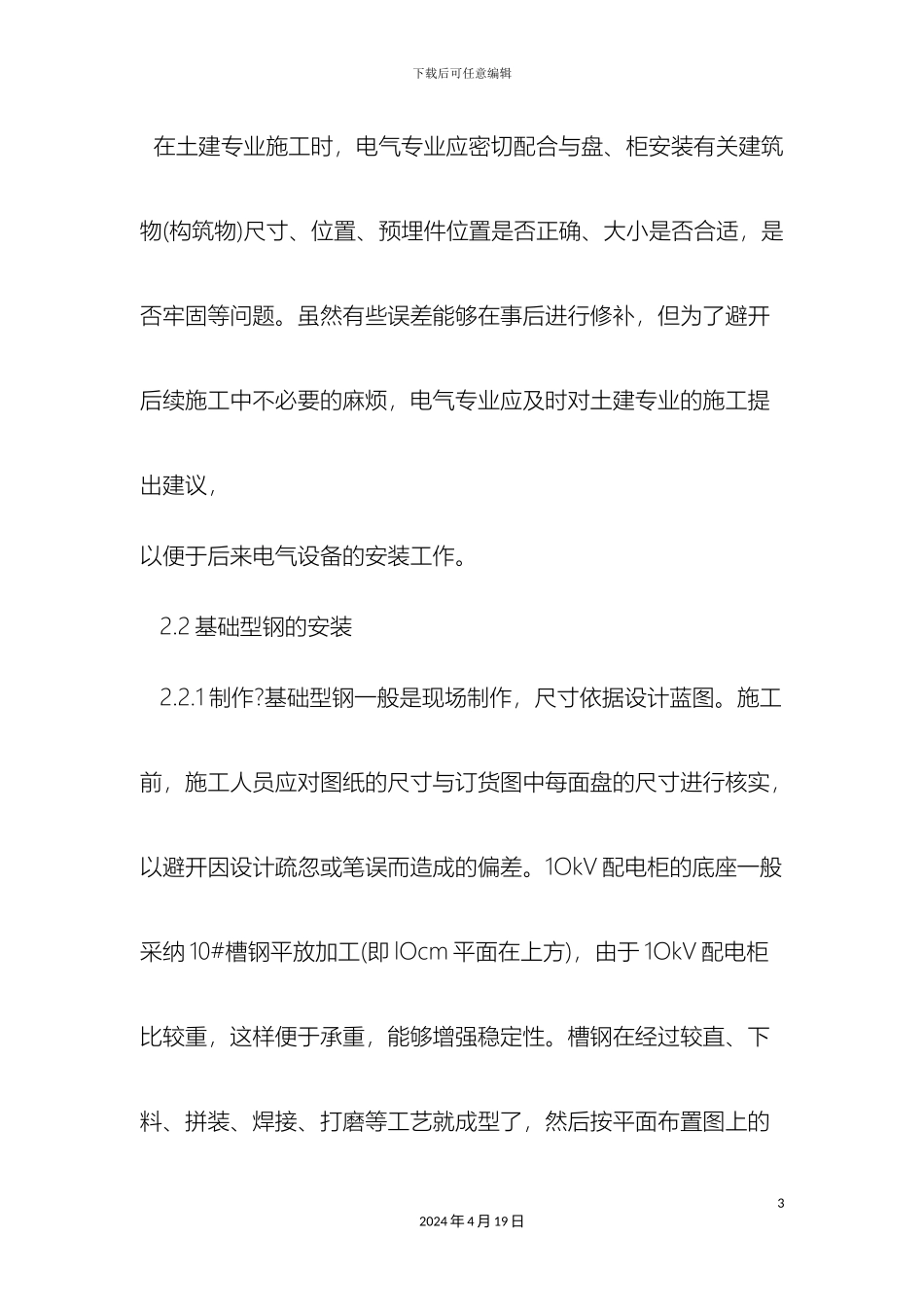

10kV配电室高低压变压器安装施工方案_第3页
3/12
下载后可任意编辑10kV 配电室高低压变压器安装施工方案12024 年 4 月 19 日下载后可任意编辑10kV 配电室高低压变压器安装施工方案摘要:本文作者结合自己多年的工作经验主要介绍 10kV 电气室高压开关柜的安装过程,包括与土建专业的配合、基础型钢的安装、高压柜体的安装、电缆敷设与接线及调试前检查工作。关键词:1OkV 电气;高柜;母线;电缆 1 序言 在电力建设中,10kV 配电室是供配电系统中一个的重要环节,它是将电网电能输送到用户的一个中转站,无论是现代化的工厂,还是现代化的办公大楼,以及居民楼群之内,都有 1OkV 配电室。10kV 配电室内电气设备的安装又是电气安装工程中一个重要的环节,它的好坏是一个工程形象好坏的关键。 2 施工方法 2.1 与土建专业配合22024 年 4 月 19 日下载后可任意编辑 在土建专业施工时,电气专业应密切配合与盘、柜安装有关建筑物(构筑物)尺寸、位置、预埋件位置是否正确、大小是否合适,是否牢固等问题。虽然有些误差能够在事后进行修补,但为了避开后续施工中不必要的麻烦,电气专业应及时对土建专业的施工提出建议,以便于后来电气设备的安装工作。 2.2 基础型钢的安装 2.2.1 制作?基础型钢一般是现场制作,尺寸依据设计蓝图。施工前,施工人员应对图纸的尺寸与订货图中每面盘的尺寸进行核实,以避开因设计疏忽或笔误而造成的偏差。1OkV 配电柜的底座一般采纳 10#槽钢平放加工(即 lOcm 平面在上方),由于 1OkV 配电柜比较重,这样便于承重,能够增强稳定性。槽钢在经过较直、下料、拼装、焊接、打磨等工艺就成型了,然后按平面布置图上的32024 年 4 月 19 日下载后可任意编辑尺寸位置将槽钢摆放在正确位置,一定要注意两列盘间的距离,因为有些高压柜的母线联络是用母线桥来连接,因此尺寸稍有误差就会对将来母线桥的安装带来很大的麻烦。 2.2.2 固定首先对基础型钢进行找平工作,能够用水准仪进行测量。先测出型钢基础自然状态摆放时的最高标高点,然后把这点固定,再把其它各点标高固定与此标高相同即可,能够垫些垫铁点焊,全部标高调整好后,复测一次,最后满焊加固。假如为了高压柜安装完成后能够更加美观,最好先与土建专业确定最后室内地平的标高,然后以型钢底座的标高高于地平标高 2cm 左右为宜。用水准仪测量的误差基本在 lmm 以内,假如没有水准仪,也可用长的塑42024 年 4 月 19 日下载后可任意编辑料管注水的方法来施测,实践证明...
