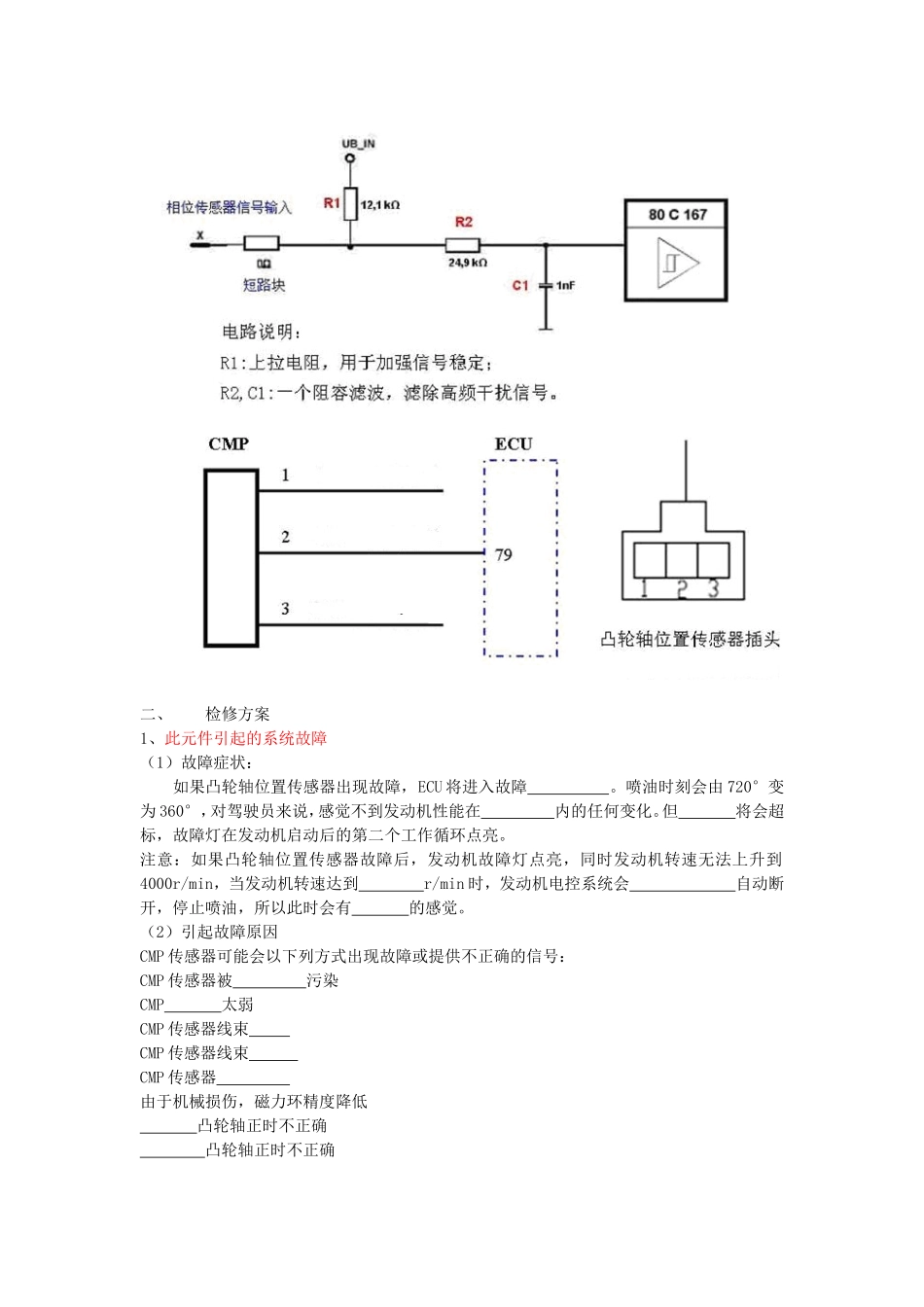

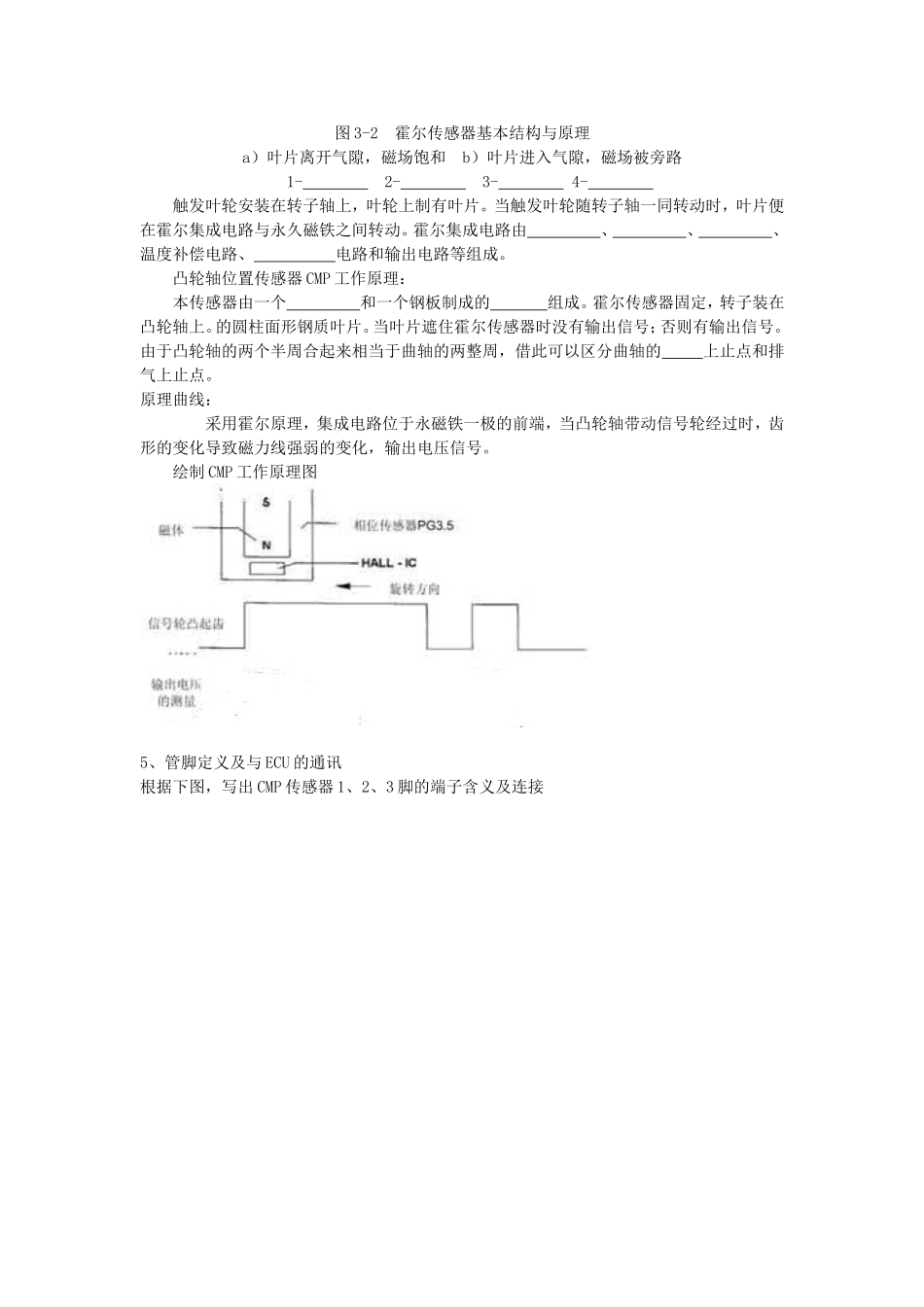

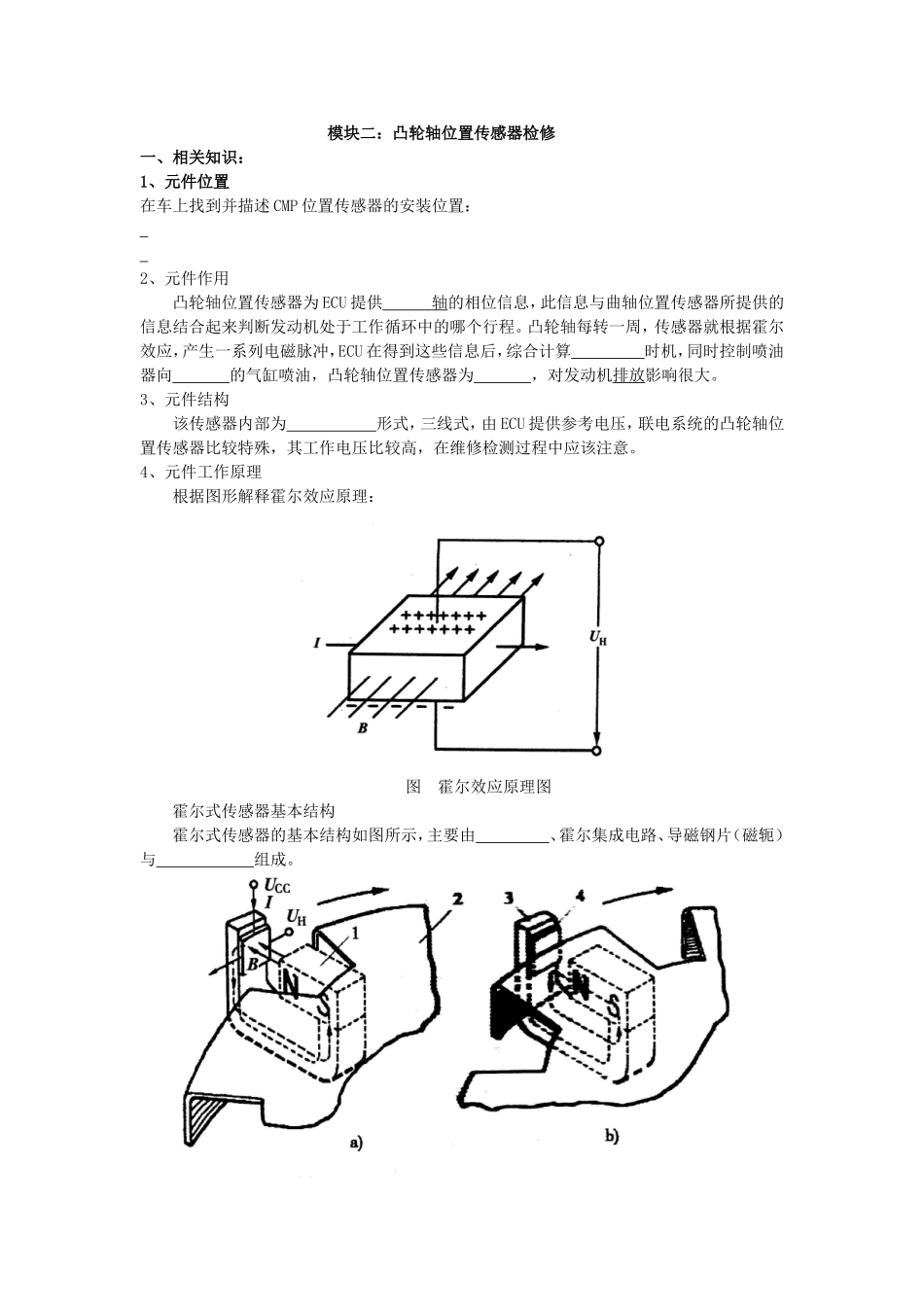

模块二：凸轮轴位置传感器检修一、相关知识：1、元件位置在车上找到并描述CMP位置传感器的安装位置：2、元件作用凸轮轴位置传感器为ECU提供轴的相位信息，此信息与曲轴位置传感器所提供的信息结合起来判断发动机处于工作循环中的哪个行程。凸轮轴每转一周，传感器就根据霍尔效应，产生一系列电磁脉冲，ECU在得到这些信息后，综合计算时机，同时控制喷油器向的气缸喷油，凸轮轴位置传感器为，对发动机排放影响很大。3、元件结构该传感器内部为形式，三线式，由ECU提供参考电压，联电系统的凸轮轴位置传感器比较特殊，其工作电压比较高，在维修检测过程中应该注意。4、元件工作原理根据图形解释霍尔效应原理：图霍尔效应原理图霍尔式传感器基本结构霍尔式传感器的基本结构如图所示，主要由、霍尔集成电路、导磁钢片（磁轭）与组成。图3-2霍尔传感器基本结构与原理a）叶片离开气隙，磁场饱和b）叶片进入气隙，磁场被旁路1-2-3-4-触发叶轮安装在转子轴上，叶轮上制有叶片。当触发叶轮随转子轴一同转动时，叶片便在霍尔集成电路与永久磁铁之间转动。霍尔集成电路由、、、温度补偿电路、电路和输出电路等组成。凸轮轴位置传感器CMP工作原理：本传感器由一个和一个钢板制成的组成。霍尔传感器固定，转子装在凸轮轴上。的圆柱面形钢质叶片。当叶片遮住霍尔传感器时没有输出信号；否则有输出信号。由于凸轮轴的两个半周合起来相当于曲轴的两整周，借此可以区分曲轴的上止点和排气上止点。原理曲线：采用霍尔原理，集成电路位于永磁铁一极的前端，当凸轮轴带动信号轮经过时，齿形的变化导致磁力线强弱的变化，输出电压信号。绘制CMP工作原理图5、管脚定义及与ECU的通讯根据下图，写出CMP传感器1、2、3脚的端子含义及连接二、检修方案1、此元件引起的系统故障（1）故障症状：如果凸轮轴位置传感器出现故障，ECU将进入故障。喷油时刻会由720°变为360°，对驾驶员来说，感觉不到发动机性能在内的任何变化。但将会超标，故障灯在发动机启动后的第二个工作循环点亮。注意：如果凸轮轴位置传感器故障后，发动机故障灯点亮，同时发动机转速无法上升到4000r/min，当发动机转速达到r/min时，发动机电控系统会自动断开，停止喷油，所以此时会有的感觉。（2）引起故障原因CMP传感器可能会以下列方式出现故障或提供不正确的信号：CMP传感器被污染CMP太弱CMP传感器线束CMP传感器线束CMP传感器由于机械损伤，磁力环精度降低凸轮轴正时不正确凸轮轴正时不正确不正确的传感器的安装2、元件检测（1）线路及电压检测接上插头，打开点火开关但不起动发动机，把数字万用表打到直流电压档，两表笔分别接传感器信号接地和输入电压两针脚，确保有V的参考电压。检测数据：1＃：0V2＃：10V3＃：12V电压1搭铁2信号3电压输入对地线路电阻法电压法（2）示波器检测启动发动机，此时输出信号波形可由车用示波器检查是否正常。画出示波器显示波形（3）断开CMP插接器，读取故障代码（4）检侧过程3、元件拆装拆卸1关闭。2拆卸发动机装饰罩。3断开CMP传感器上的连接。4拆卸CMP传感器固定到上的螺栓。5拆下CMP传感器并。安装按反向拆卸步骤操作。注意事项：拆装工具：螺纹旋具M6；拆卸后对安装表面，确保没有油污。用的方式安装，不允许用任何冲击性的工具（如锤子等）将相位传感器敲入安装孔。力矩要求：Nm；安装间隙：mm三、故障案例讨论一台帕萨特B5轿车，因其故障码的输出内容有一定的典型性，现在总结出来，希望能对同行正确理解故障码的含义有所启发和借鉴。该车配置ANQ型发动机，大修后出现启动困难故障，严重时类似于无点火症状，热车后故障有所减轻。笔者使用的是中文1552诊断仪器进行检测，发动机系统存储了如下故障码：000515霍尔传感器G40对地短路；0561混合气超过调整极限；17967节气门控制单元基本设置故障18020发动机控制单元编码错误。清除故障码后启动着车，查询故障码只剩下00515故障码。试车2min，又出现00561故障码。进入动态数据流功能，查看001组4区怠速节气门开启的角度，为7度，正常值应为2-5度之间，分析原因是0节气门体脏污所致。在没有清洗节气门体的情况下，输入098组号进行“基本设定”仪器显示“...
