群塔作业防碰撞措施

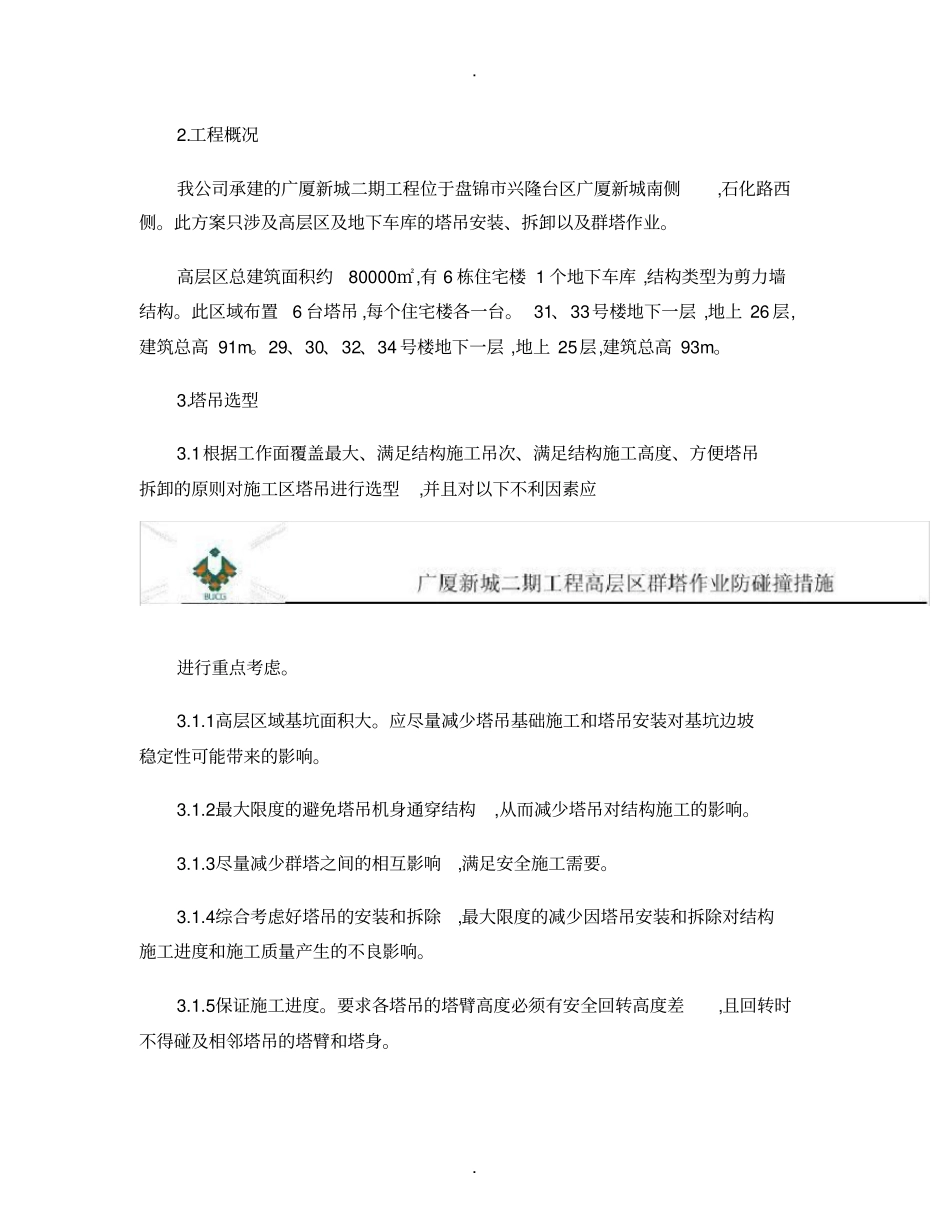

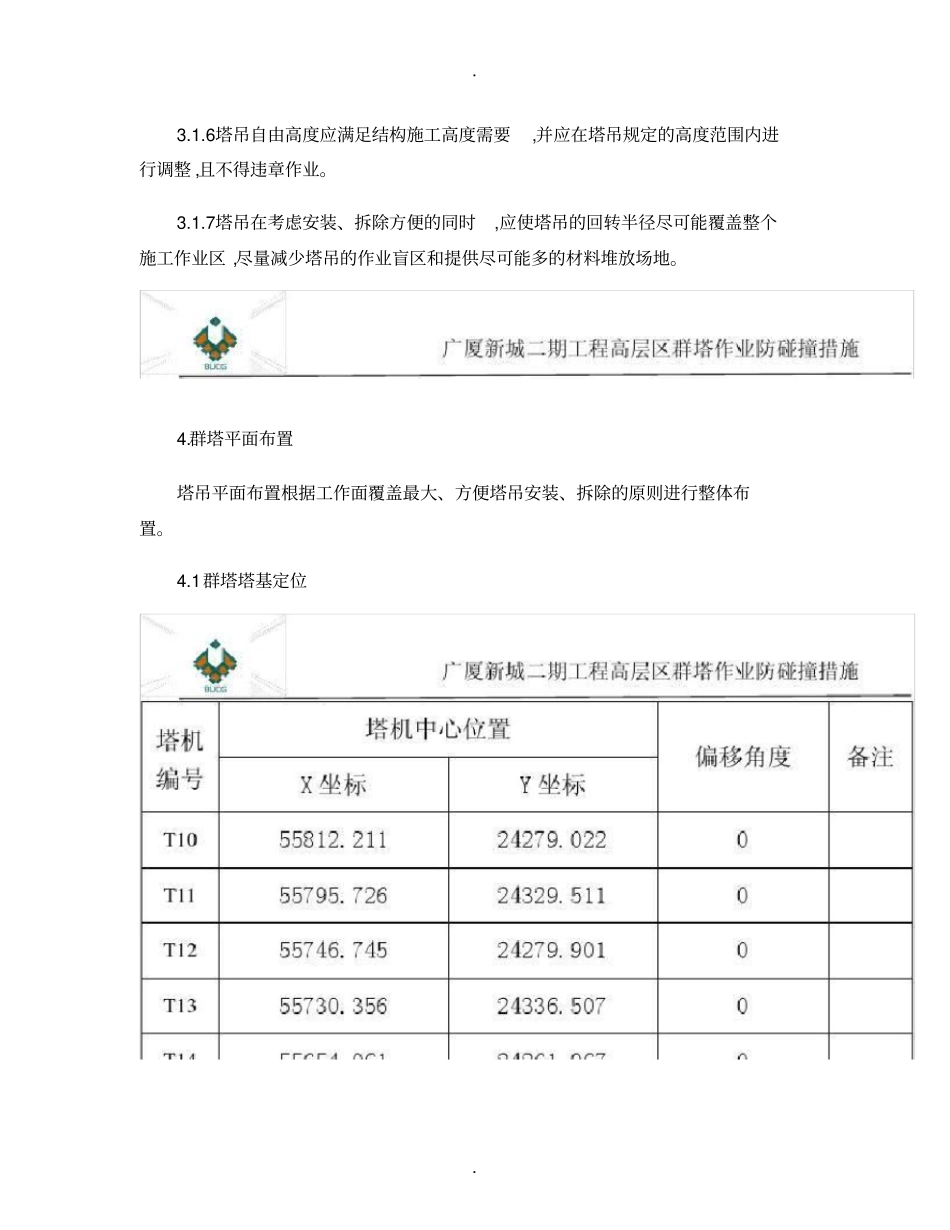

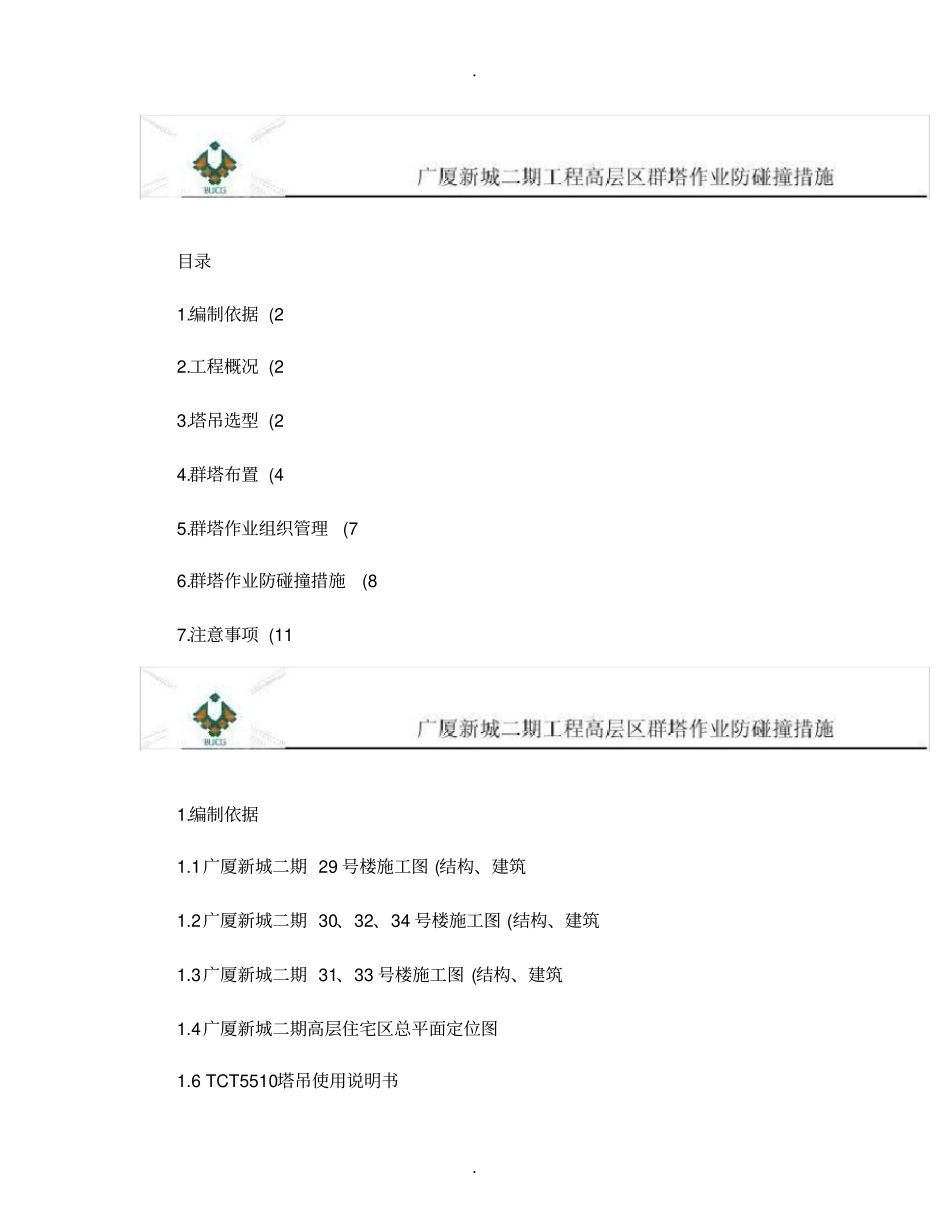

. . 目录1.编制依据 (22.工程概况 (23.塔吊选型 (24.群塔布置 (45.群塔作业组织管理 (76.群塔作业防碰撞措施 (87.注意事项 (111.编制依据1.1广厦新城二期 29 号楼施工图 (结构、建筑1.2广厦新城二期 30、32、34 号楼施工图 (结构、建筑1.3广厦新城二期 31、33 号楼施工图 (结构、建筑1.4广厦新城二期高层住宅区总平面定位图1.6 TCT5510 塔吊使用说明书. . 2.工程概况我公司承建的广厦新城二期工程位于盘锦市兴隆台区广厦新城南侧,石化路西侧。此方案只涉及高层区及地下车库的塔吊安装、拆卸以及群塔作业。高层区总建筑面积约80000㎡,有 6 栋住宅楼 1 个地下车库 ,结构类型为剪力墙结构。此区域布置6 台塔吊 ,每个住宅楼各一台。 31、33号楼地下一层 ,地上 26 层,建筑总高 91m。29、30、32、34 号楼地下一层 ,地上 25层,建筑总高 93m。3.塔吊选型3.1根据工作面覆盖最大、满足结构施工吊次、满足结构施工高度、方便塔吊拆卸的原则对施工区塔吊进行选型,并且对以下不利因素应进行重点考虑。3.1.1高层区域基坑面积大。应尽量减少塔吊基础施工和塔吊安装对基坑边坡稳定性可能带来的影响。3.1.2最大限度的避免塔吊机身通穿结构,从而减少塔吊对结构施工的影响。3.1.3尽量减少群塔之间的相互影响,满足安全施工需要。3.1.4综合考虑好塔吊的安装和拆除,最大限度的减少因塔吊安装和拆除对结构施工进度和施工质量产生的不良影响。3.1.5保证施工进度。要求各塔吊的塔臂高度必须有安全回转高度差,且回转时不得碰及相邻塔吊的塔臂和塔身。. . 3.1.6塔吊自由高度应满足结构施工高度需要,并应在塔吊规定的高度范围内进行调整 ,且不得违章作业。3.1.7塔吊在考虑安装、拆除方便的同时,应使塔吊的回转半径尽可能覆盖整个施工作业区 ,尽量减少塔吊的作业盲区和提供尽可能多的材料堆放场地。4.群塔平面布置塔吊平面布置根据工作面覆盖最大、方便塔吊安装、拆除的原则进行整体布置。4.1群塔塔基定位. . 4.2位于地下车库内的塔吊布置详图群塔均处在地下车库范围内,在布置塔吊时充分考虑到塔身与地下车库结构柱不发生冲突 ,而且尽可能结合后浇带进行布置。4.4塔吊竖向布置塔机竖向布置一览表. . 塔机高差示意图5. 群塔作业组织管理. . 为确保本工程施工期间 ,各塔吊实现合理使用、安全作业,发挥塔吊的最大效能 ,满足施工进度需要 ,并达到总体协调有力的目的,成立“广厦新城二期工程塔吊作业指挥小组”, 由工程部长任...
