翰骊国际筏板_钢筋支架及马镫施工方案实用资料

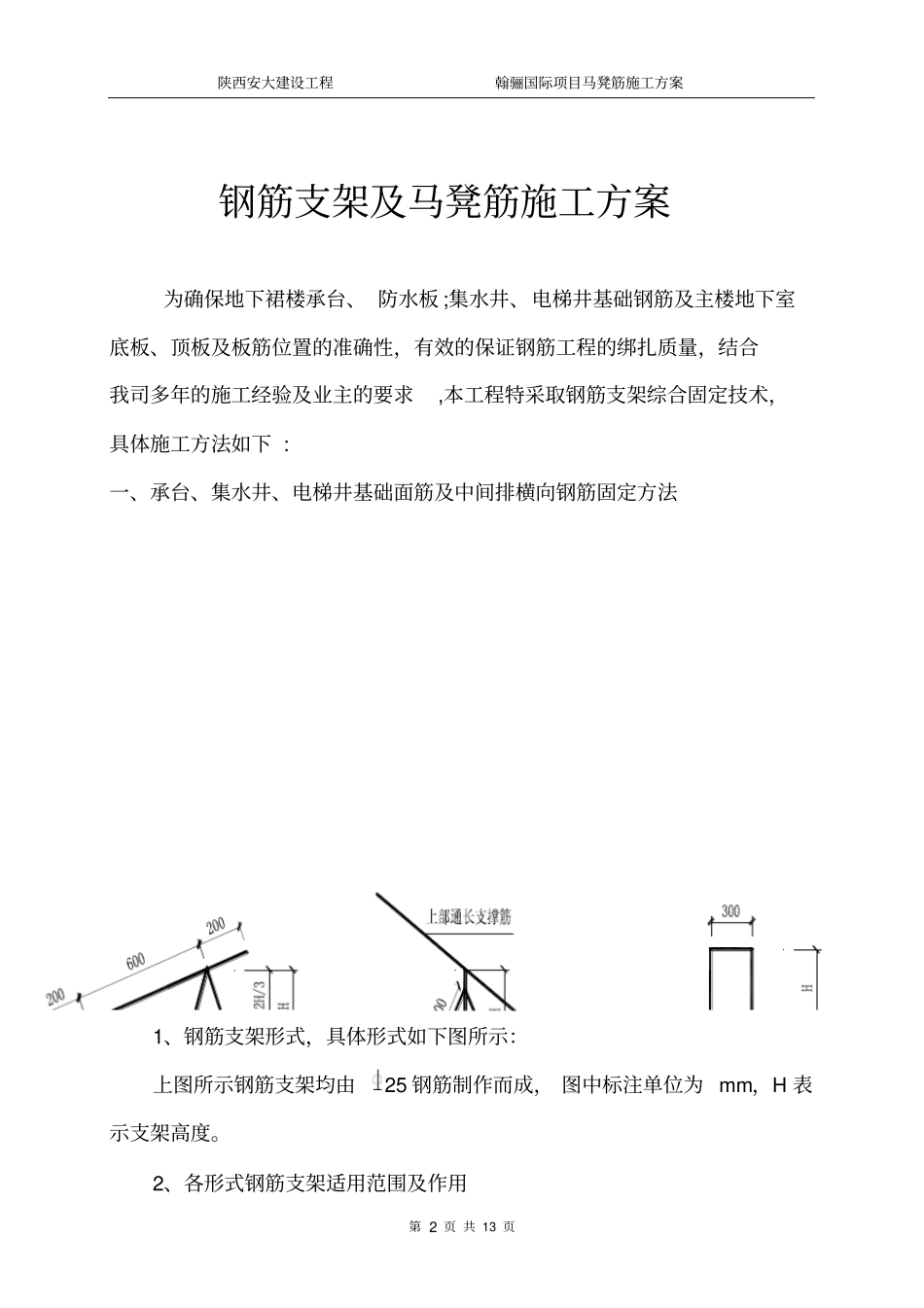

翰骊国际筏板_钢筋支架及马镫施工方案实用资料_第1页
1/13
翰骊国际筏板_钢筋支架及马镫施工方案实用资料_第2页
2/13
翰骊国际筏板_钢筋支架及马镫施工方案实用资料_第3页
3/13
翰骊国际项目马凳筋施工方案第 1 页 共 13 页翰骊国际筏板 _钢筋支架及马镫施工方案(实用资料)(可以直接使用,可编辑优秀版资料,欢迎下载)陕西安大建设工程翰骊国际项目马凳筋施工方案第 2 页 共 13 页钢筋支架及马凳筋施工方案为确保地下裙楼承台、 防水板 ;集水井、电梯井基础钢筋及主楼地下室底板、顶板及板筋位置的准确性,有效的保证钢筋工程的绑扎质量,结合我司多年的施工经验及业主的要求,本工程特采取钢筋支架综合固定技术,具体施工方法如下 : 一、承台、集水井、电梯井基础面筋及中间排横向钢筋固定方法1、钢筋支架形式,具体形式如下图所示:上图所示钢筋支架均由25 钢筋制作而成, 图中标注单位为 mm,H 表示支架高度。2、各形式钢筋支架适用范围及作用陕西安大建设工程翰骊国际项目马凳筋施工方案第 3 页 共 13 页1)、支架 错误 !适用于基础四角,主要起架立及固定作用,便于钢筋绑扎及保证钢筋不倾倒。2)、支架 错误 !适用于基础边缘及中间部位, 主要起架立作用 ,便于钢筋绑扎。3)支架○, 3适用于地下车库底板钢筋加强基础钢筋的整体稳定性,确保钢筋位置准确性。3、各形式钢筋支架的布设1)、基础筏板钢筋支架平面布置钢筋支架平面布置示意图以上图示均为钢筋支架布设示意图,实际施工过程中可根据实际情况适当调整 ,但各支架间距应控制在1m 以内。二、地下室顶板及楼板负筋固定方法1、钢筋支架形式,具体形式如下图所示:陕西安大建设工程翰骊国际项目马凳筋施工方案第 4 页 共 13 页上图所示钢筋支架由16、 14 钢筋制作而成,16 钢筋支架用于地下室底板、顶板负筋,14 钢筋支架用于楼板负筋 ,图中标注单位为mm,H 表示支架高度。2、钢筋支架的平面布置地下室底板或顶板及楼板负筋支架间距为1m,呈梅花形布置 ,实际施工过程中可根据实际情况适当调整,但各支架间距应控制在1m 以内. 三、钢筋支架制作及使用说明1、制作钢筋支架时,应结合施工图纸综合考虑结构部位、构件尺寸等关键因素 ,严格控制钢筋支架的制作高度. 2、钢筋绑扎过程中, 应严格按照图纸及施工方案进行钢筋支架的布设,不同形式及高度的钢筋支架不得混用,确保钢筋位置的准确性. 3、板面负筋支架下应垫设砂浆垫块,以防止板底出现露筋现象,避免因露筋出现锈蚀而影响正常建筑物的正常使用。陕西安大建设工程翰骊国际项目马凳筋施工方案第 5 页 共 13 页附图一双向通长板面负筋支架平面布置示意图附...
