老尖山风电工程总承包EPC项目实施方案改VIP专享

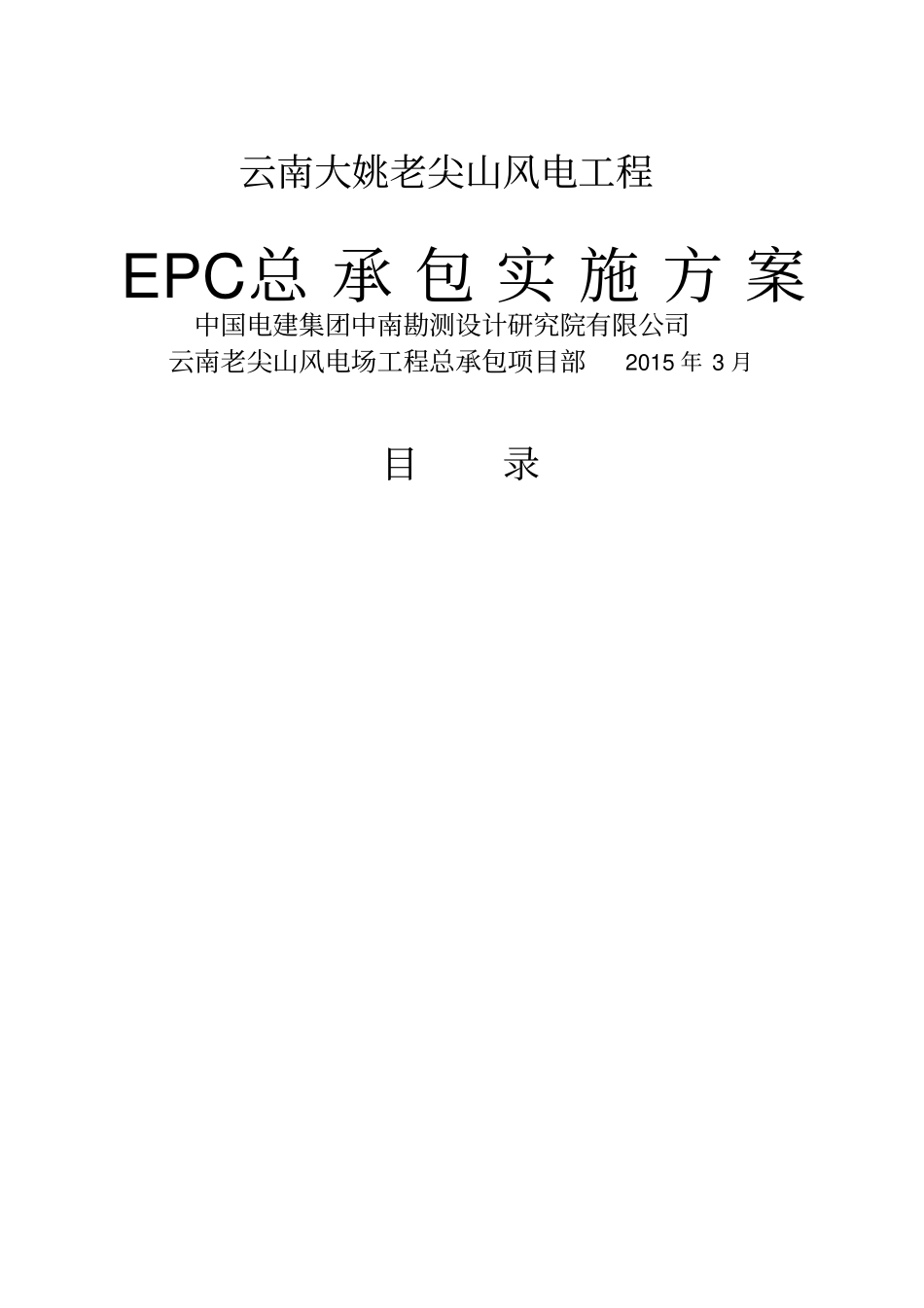

云南大姚老尖山风电工程EPC总 承 包 实 施 方 案中国电建集团中南勘测设计研究院有限公司云南老尖山风电场工程总承包项目部2015 年 3 月目录云南老尖山风电场工程总承包(EPC)实施方案1 总承包职责与范围1.1 工程概况老尖山风电场位于云南省楚雄彝族自治州大姚县与姚安县交界的山脉，场址是保顶山规划中的木瓜山片区，位于保顶山规划场址的最东部。风电场场址中心距大姚县城直线距离约 23km，距姚安县城直线距离约30km，距楚雄州市区直线距离约61.5km。风电场地理坐标介于东经101° 27.5 ′ ～101° 35.1 ′ ，北纬 25° 34.8 ′ ～25° 37.5 ′之间，面积约 8.0km2，海拔高度在 2270m~2560m之间。老尖山风电场场址范围内可布机位点80m高度年平均风速为6.82 m/s ，年平均风功率密度为257.1W/m2，50m 高度年平均风速为6.56m/s ，年平均风功率密度为235.6W/m2。根据《风电场风能资源评估方法》(GB/T18710-2002) 风功率密度等级评判标准，本风电场风功率密度等级为2 级，风能资源较好。老尖山风电场设计安装24 台单机容量2000kW的风力发电机组，装机规模为48MW，预计年上网电量为10265万 kW· h，相应年等效满负荷利用小时为2139h，容量系数为 0.244。老尖山风电场新建一座110kV 升压站，该升压站以一回110kV 线路接入邻近的保顶山风电场220kV 升压站，输电距离约20km，导线型号为 LGJ-185。风电场场区内有一条乡村公路与外界相连，交通较为方便。通过对已有道路的改建基本能满足风电场重大件设备的运输要求，场内、外交通运输条件较好。1.1.1工程建设目标a) 工期目标：2015 年 6 月中旬开始风机吊装， 2015 年 8 月中旬首批机组投产发电， 2015 年 9 月底全部机组投产发电。b) 质量目标：土建分部分项工程质量优良率90%以上，安装分部分 项工程质量优良率 95%以上，工程质量等级合格并争创优质工程。c) 安全目标：杜绝死亡事故，无重伤事故，无重大机械设备损坏事故。无重大火灾事故，无重大责任在我方的交通事故。d) 文明施工目标：道路整洁化，设施标准化，堆放定置化，行为规范化，环境绿色化，施工有序化，争创一流风电建设安全文明施工现场。1.1.2 总承包实现流程工程总承包实现过程流程： 总承包合同谈判与签订后组建项目部—项目实施策划—设计—采购—施工—单项工程完工资料整理—试运行—工程移交—单项工程完工验收—工程整体完工验收—资料归档。1.1.3 总承包工作内容负责云...
