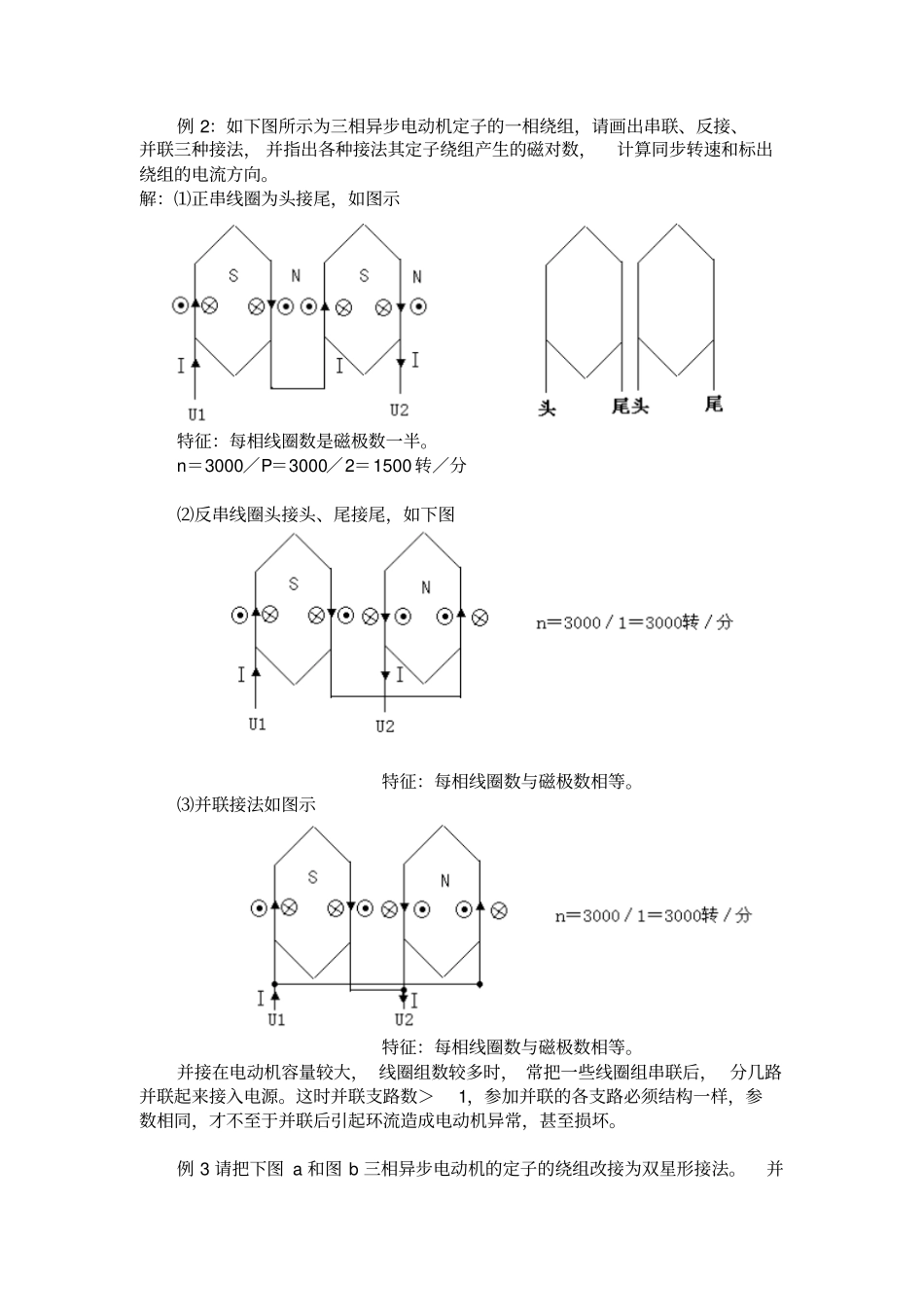

例 2:如下图所示为三相异步电动机定子的一相绕组,请画出串联、反接、并联三种接法, 并指出各种接法其定子绕组产生的磁对数,计算同步转速和标出绕组的电流方向。解:⑴正串线圈为头接尾,如图示特征:每相线圈数是磁极数一半。n=3000/P=3000/2=1500 转/分⑵反串线圈头接头、尾接尾,如下图特征:每相线圈数与磁极数相等。⑶并联接法如图示特征:每相线圈数与磁极数相等。并接在电动机容量较大, 线圈组数较多时, 常把一些线圈组串联后, 分几路并联起来接入电源。这时并联支路数>1,参加并联的各支路必须结构一样,参数相同,才不至于并联后引起环流造成电动机异常,甚至损坏。例 3 请把下图 a 和图 b 三相异步电动机的定子的绕组改接为双星形接法。并把改接后电动机的转速、功率、电流变化的情况填入下表中。项目图号转速功率电流a 图b 图图 a 图 b 解:根据题意将上图改为双星接法项目图号转速功率电流图 a 增加一倍增加一倍变大图 b 增加一倍增加变大三相异步电动机修理1. 电动机发热超标或冒烟的原因⑴电压过低或过高;(电压高发热迅速,电压低转矩小,转速下降。故电压高于+ 10%及- 5%时,应改善电源条件后,才投入运行) 。⑵负载过大,拖动机械被卡住或润滑不当;⑶电动机通风不好;⑷接法错误;⑸转子断条或滑轮滚珠被阻;⑹正反转次数过多;⑺定子绕组小范围短路或局部接地;⑻接线松动;⑼定子与转子相碰。⑽空载连续起动超过4~6 次,热状态连续起动超过2~4 次。⑾三相电源严重不平衡。 (任何一相电压与三相电压平均值之差不超过三相电压平均值 5%)。2. 不能起电动机动,并伴有“嗡嗡”的声音的原因⑴缺相(如保险断一相、一相电源线断、一相电断、一相接触不良、一相绕组断等);⑵电压过低,转矩小。⑶带动的机械被黄油太硬或卡住;⑷定子和转子绕组断路;⑸电动机内绕组首末端接反。3. 电动机一通电,马上烧保险原因⑴单相起动;⑵定子和转子绕组有短路;⑶电动机带动的负载过大;⑷保险丝选择太细。4. 电动机起动困难,加上负载后,转速立即下降的原因⑴电压过低;⑵应接“△”形,误接“ Y” 形;⑶转子绕组松动或断开;⑷定子绕组内的线圈引线接错。5. 电动机的绝缘电阻降低的原因和处理原因:⑴潮气侵入或雨水滴入电机内。处理:用兆欧表测量后烘干处理。原因:⑵绕组上灰尘太多。处理:清除灰尘,浸漆处理。原因:⑶引线接头的绝缘被破坏。处理:重新包扎引出线的连接...
