聚合物弯曲性能测试

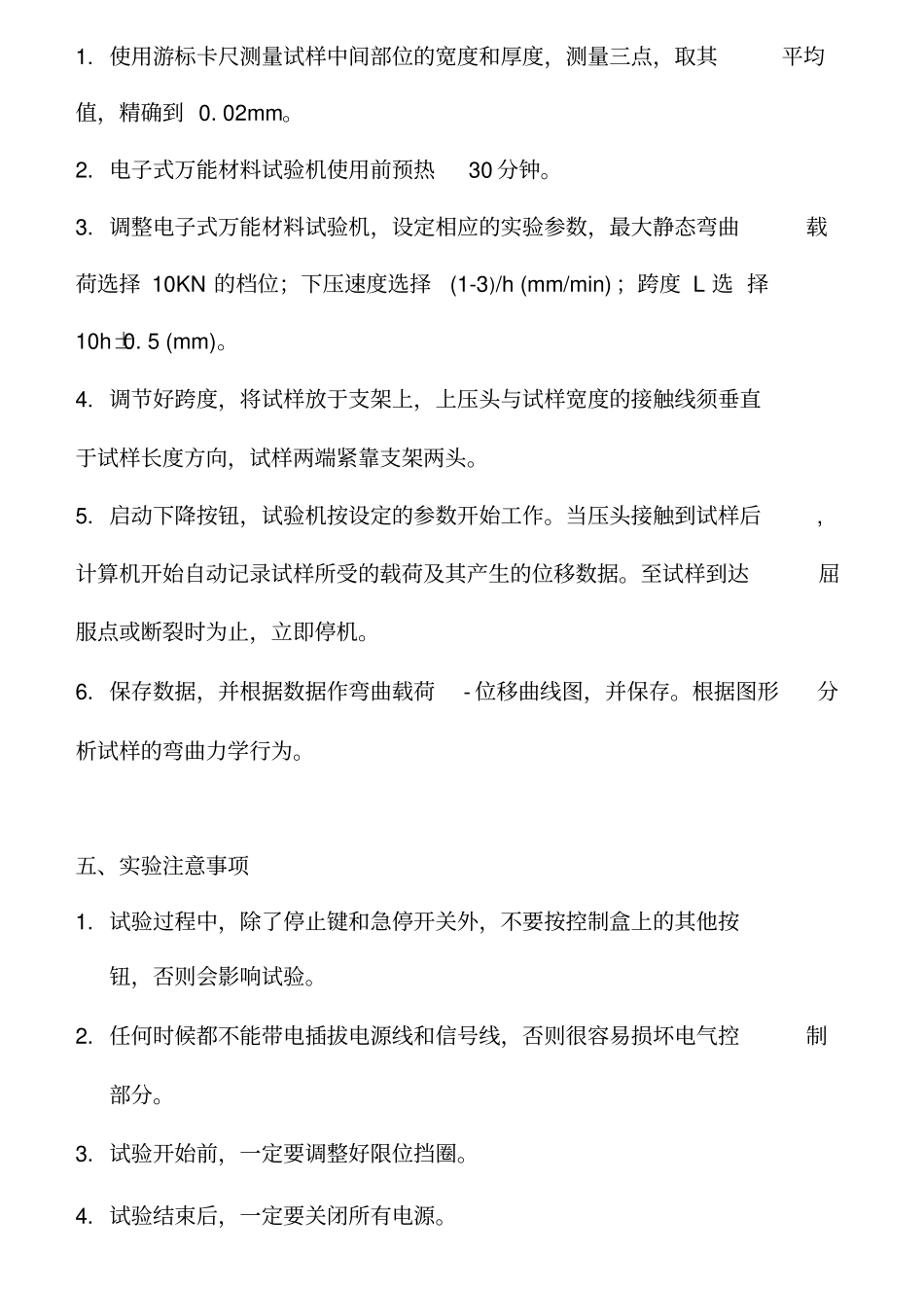

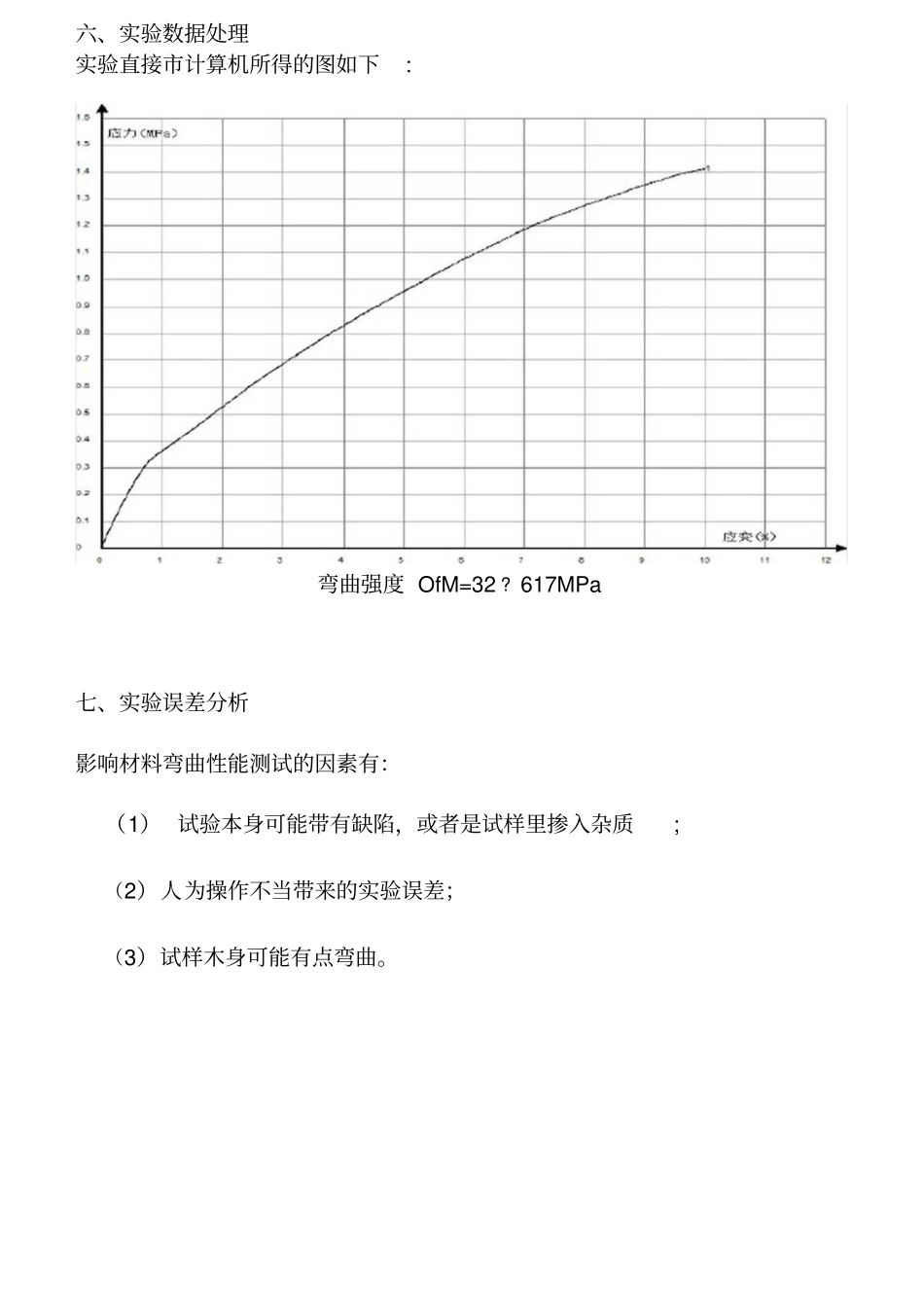

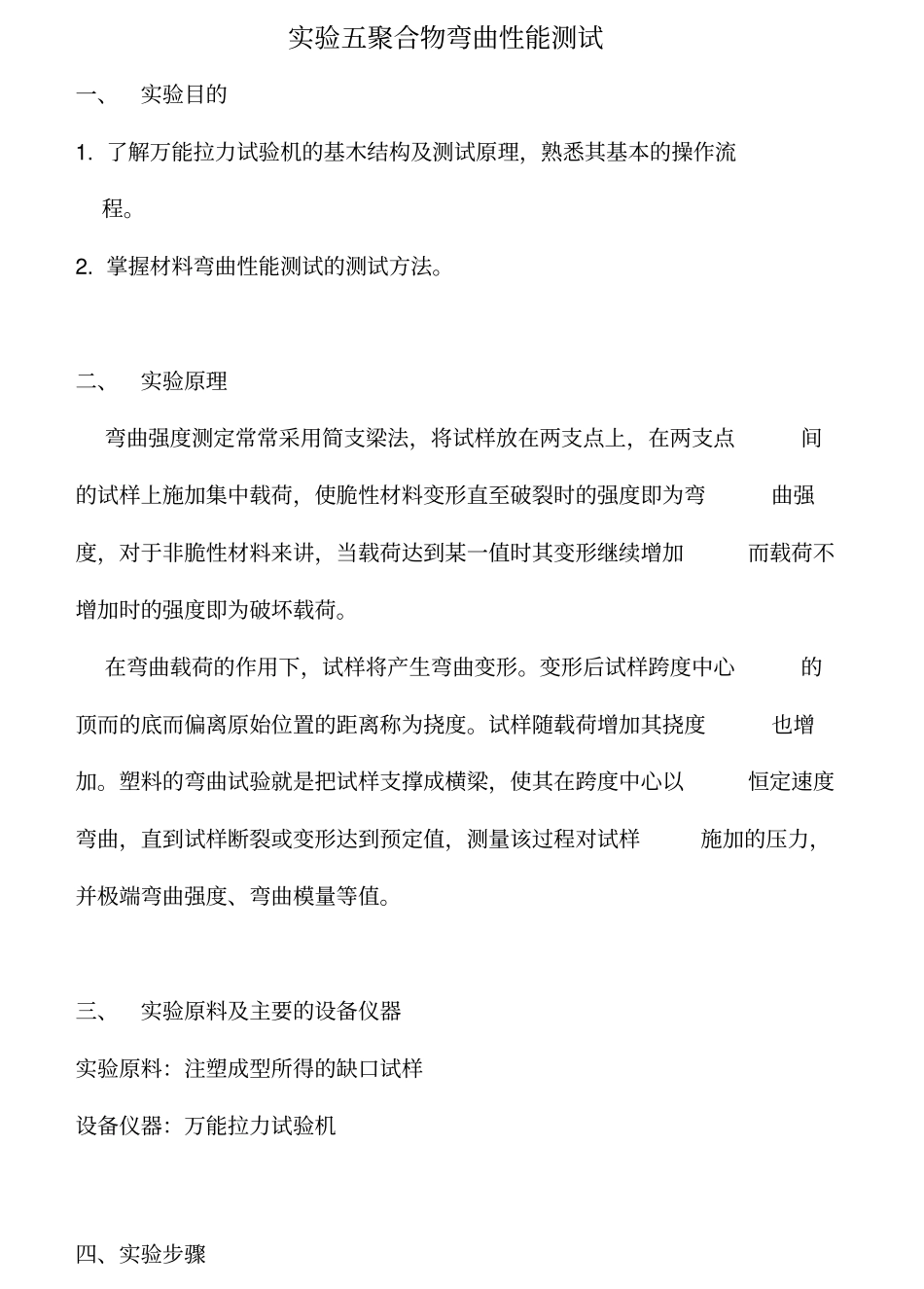

实验五聚合物弯曲性能测试一、实验目的1. 了解万能拉力试验机的基木结构及测试原理，熟悉其基本的操作流程。2. 掌握材料弯曲性能测试的测试方法。二、实验原理弯曲强度测定常常采用简支梁法，将试样放在两支点上，在两支点间的试样上施加集中载荷，使脆性材料变形直至破裂时的强度即为弯曲强度，对于非脆性材料来讲，当载荷达到某一值时其变形继续增加而载荷不增加时的强度即为破坏载荷。在弯曲载荷的作用下，试样将产生弯曲变形。变形后试样跨度中心的顶而的底而偏离原始位置的距离称为挠度。试样随载荷增加其挠度也增加。塑料的弯曲试验就是把试样支撑成横梁，使其在跨度中心以恒定速度弯曲，直到试样断裂或变形达到预定值，测量该过程对试样施加的压力，并极端弯曲强度、弯曲模量等值。三、实验原料及主要的设备仪器实验原料：注塑成型所得的缺口试样设备仪器：万能拉力试验机四、实验步骤1. 使用游标卡尺测量试样中间部位的宽度和厚度，测量三点，取其平均值，精确到 0. 02mm。2. 电子式万能材料试验机使用前预热30 分钟。3. 调整电子式万能材料试验机，设定相应的实验参数，最大静态弯曲载荷选择 10KN 的档位；下压速度选择(1-3)/h (mm/min) ；跨度 L 选 择10h±0. 5 (mm)。4. 调节好跨度，将试样放于支架上，上压头与试样宽度的接触线须垂直于试样长度方向，试样两端紧靠支架两头。5. 启动下降按钮，试验机按设定的参数开始工作。当压头接触到试样后, 计算机开始自动记录试样所受的载荷及其产生的位移数据。至试样到达屈服点或断裂时为止，立即停机。6. 保存数据，并根据数据作弯曲载荷- 位移曲线图，并保存。根据图形分析试样的弯曲力学行为。五、实验注意事项1. 试验过程中，除了停止键和急停开关外，不要按控制盒上的其他按钮，否则会影响试验。2. 任何时候都不能带电插拔电源线和信号线，否则很容易损坏电气控制部分。3. 试验开始前，一定要调整好限位挡圈。4. 试验结束后，一定要关闭所有电源。六、实验数据处理实验直接市计算机所得的图如下: 弯曲强度 OfM=32 ? 617MPa 七、实验误差分析影响材料弯曲性能测试的因素有：（1） 试验本身可能带有缺陷，或者是试样里掺入杂质; （2）人为操作不当带来的实验误差；（3）试样木身可能有点弯曲。
