胜利小学玻璃幕墙设计计算书

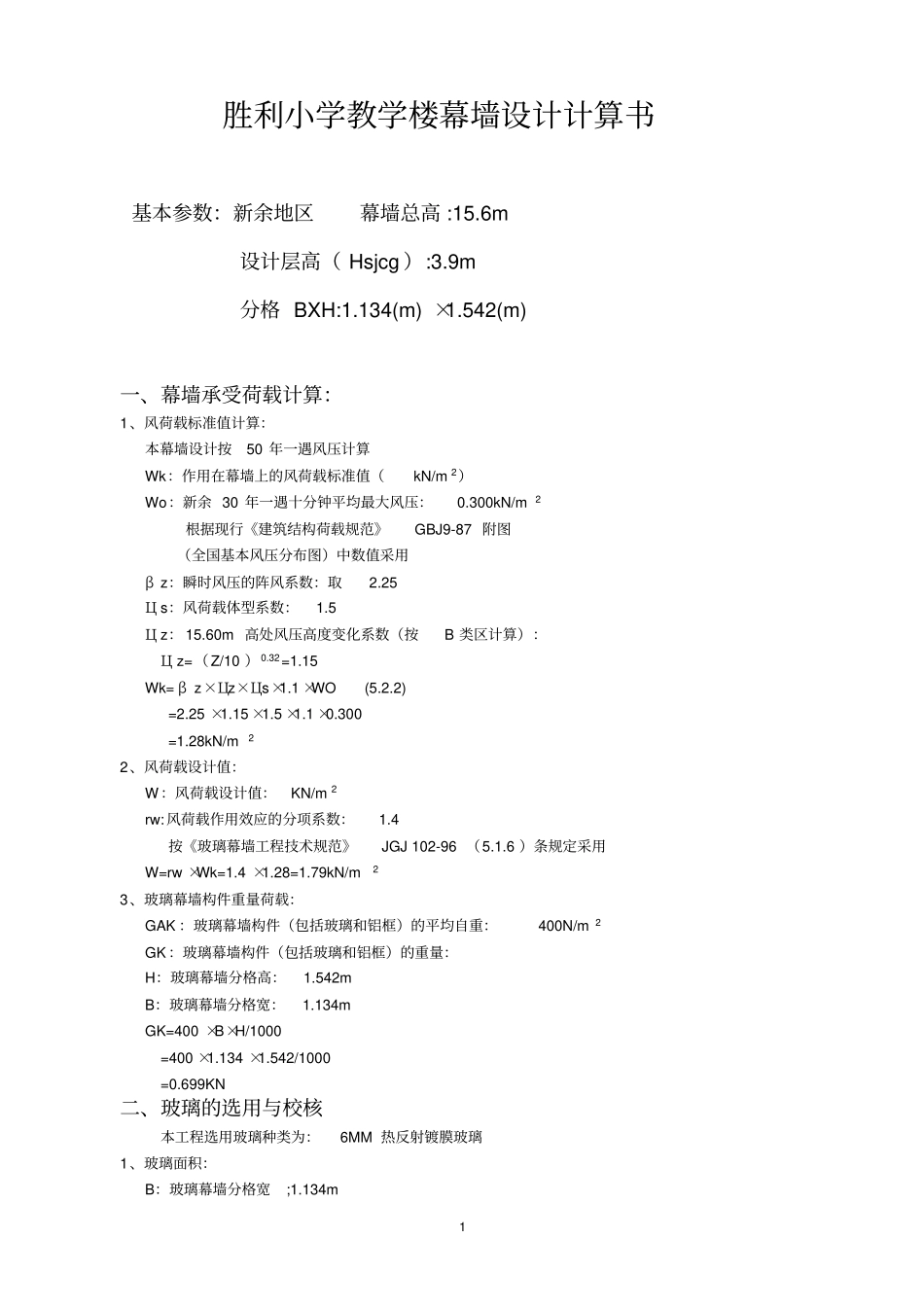

胜利小学玻璃幕墙设计计算书_第1页
1/15

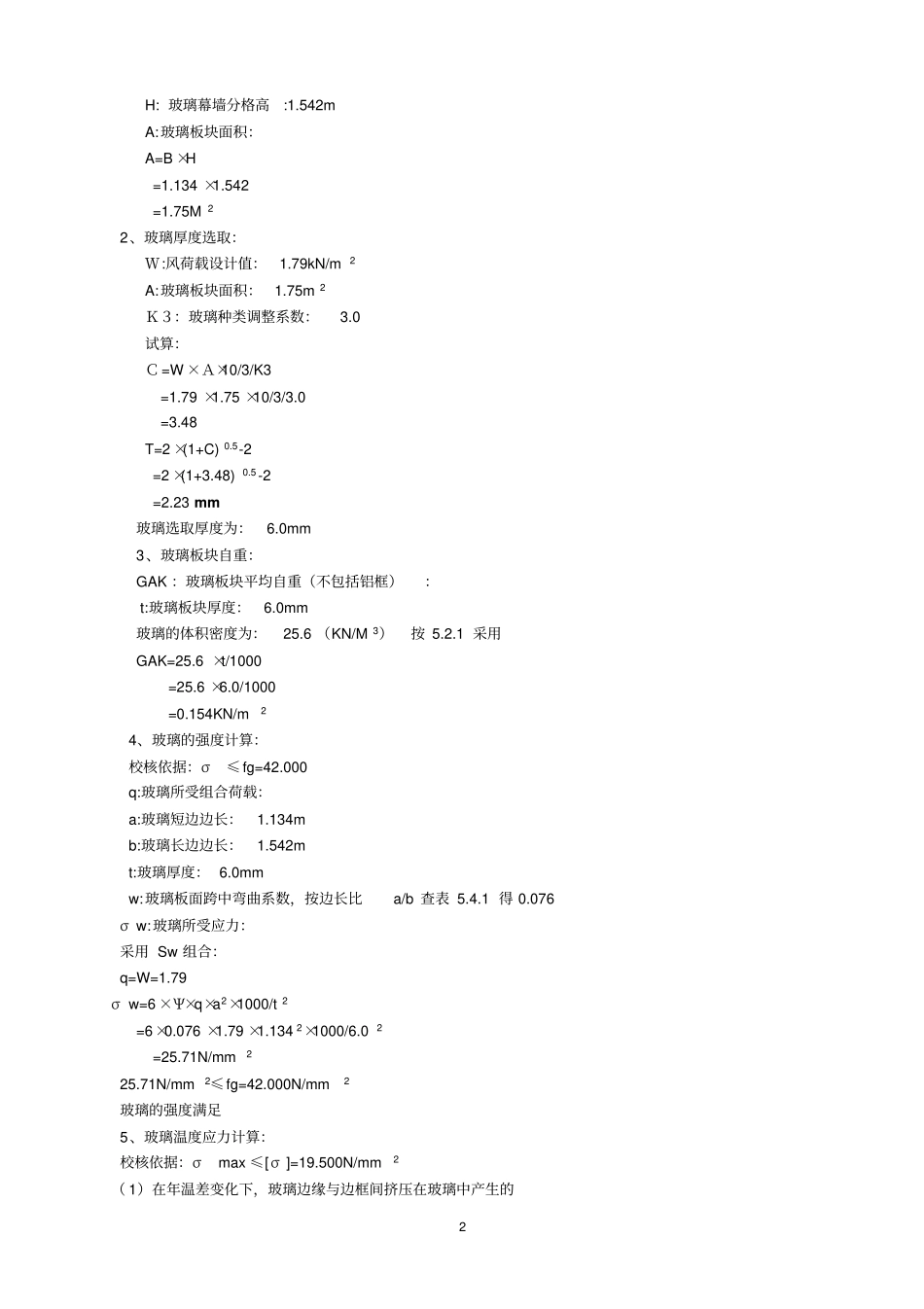

胜利小学玻璃幕墙设计计算书_第2页
2/15

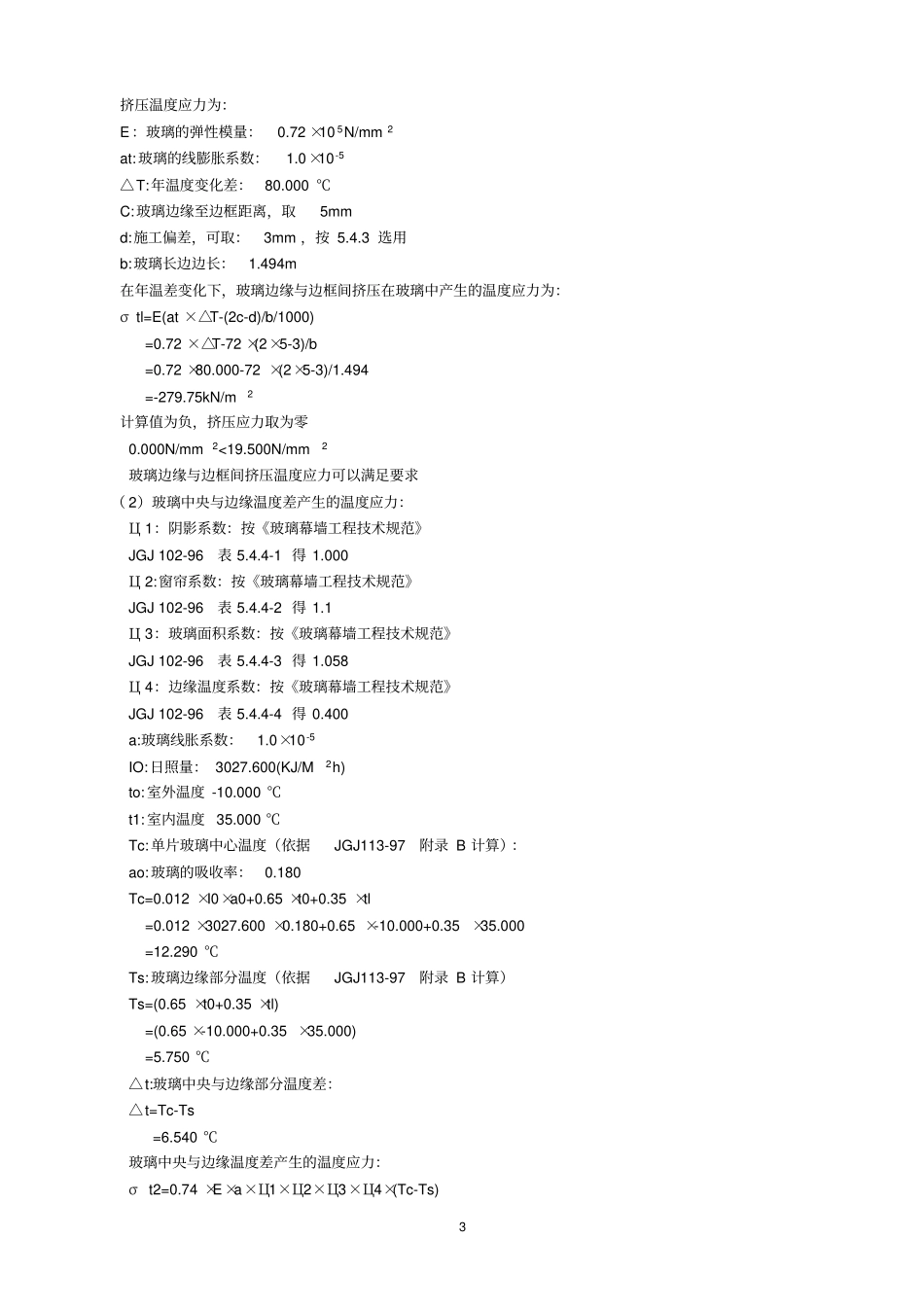

胜利小学玻璃幕墙设计计算书_第3页
3/15
1 胜利小学教学楼幕墙设计计算书基本参数:新余地区幕墙总高 :15.6m 设计层高( Hsjcg ):3.9m 分格 BXH:1.134(m) ×1.542(m) 一、幕墙承受荷载计算:1、风荷载标准值计算:本幕墙设计按50 年一遇风压计算Wk:作用在幕墙上的风荷载标准值(kN/m 2)Wo:新余 30 年一遇十分钟平均最大风压:0.300kN/m2根据现行《建筑结构荷载规范》GBJ9-87 附图(全国基本风压分布图)中数值采用β z:瞬时风压的阵风系数:取2.25 Ц s:风荷载体型系数:1.5 Ц z: 15.60m 高处风压高度变化系数(按B 类区计算):Ц z=(Z/10 ) 0.32=1.15 Wk= β z×Цz×Цs×1.1 ×WO (5.2.2) =2.25 ×1.15 ×1.5 ×1.1 ×0.300 =1.28kN/m22、风荷载设计值:W:风荷载设计值:KN/m 2rw:风荷载作用效应的分项系数:1.4 按《玻璃幕墙工程技术规范》JGJ 102-96 (5.1.6 )条规定采用W=rw ×Wk=1.4 ×1.28=1.79kN/m23、玻璃幕墙构件重量荷载:GAK :玻璃幕墙构件(包括玻璃和铝框)的平均自重:400N/m 2GK :玻璃幕墙构件(包括玻璃和铝框)的重量:H:玻璃幕墙分格高:1.542m B:玻璃幕墙分格宽:1.134m GK=400 ×B×H/1000 =400 ×1.134 ×1.542/1000 =0.699KN 二、玻璃的选用与校核本工程选用玻璃种类为:6MM 热反射镀膜玻璃1、玻璃面积:B:玻璃幕墙分格宽;1.134m 2 H: 玻璃幕墙分格高:1.542m A:玻璃板块面积:A=B ×H =1.134 ×1.542 =1.75M 22、玻璃厚度选取:W:风荷载设计值:1.79kN/m2A:玻璃板块面积:1.75m 2K3:玻璃种类调整系数:3.0 试算:C=W ×A×10/3/K3 =1.79 ×1.75 ×10/3/3.0 =3.48 T=2 ×(1+C) 0.5-2 =2 ×(1+3.48) 0.5-2 =2.23 mm 玻璃选取厚度为:6.0mm 3、玻璃板块自重:GAK :玻璃板块平均自重(不包括铝框):t:玻璃板块厚度:6.0mm 玻璃的体积密度为:25.6 (KN/M 3)按 5.2.1 采用GAK=25.6 ×t/1000 =25.6 ×6.0/1000 =0.154KN/m24、玻璃的强度计算:校核依据:σ≤fg=42.000 q:玻璃所受组合荷载:a:玻璃短边边长:1.134m b:玻璃长边边长:1.542m t:玻璃厚度: 6.0mm w:玻璃板面跨中弯曲系数,按边长比a/b 查表 5.4.1 得 0.076 σ w:玻璃所受应力:采用 Sw 组合:q=W=1.79 σ w=6 ×Ψ×q×a2×1000/t 2 =6×0.076 ×1.79 ×1.134 2×1000/6.02 =25.71N/mm2 25.71N/mm2≤fg=42.000N/mm2玻璃的强度满足5、玻璃温度应力计算:校...
