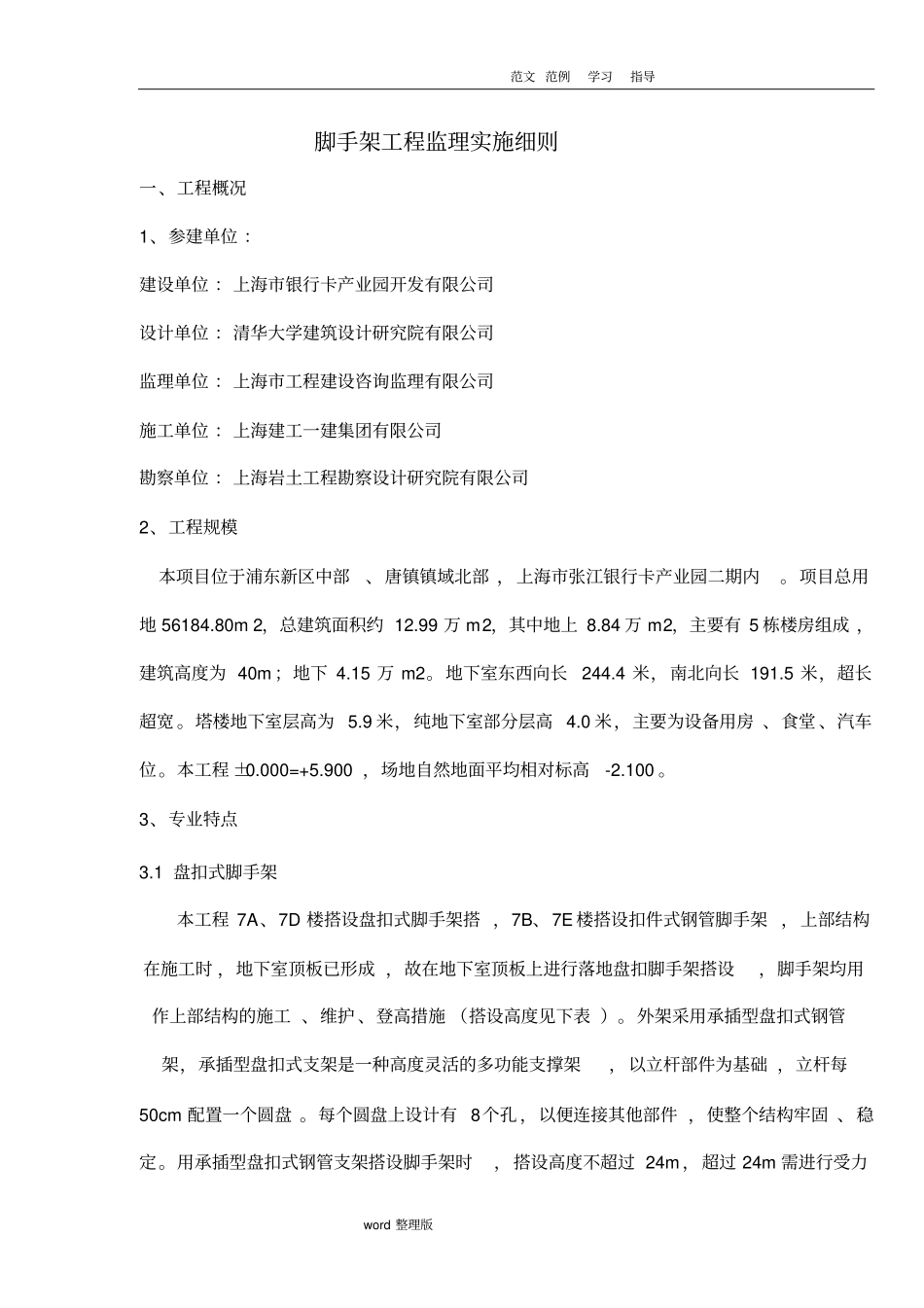

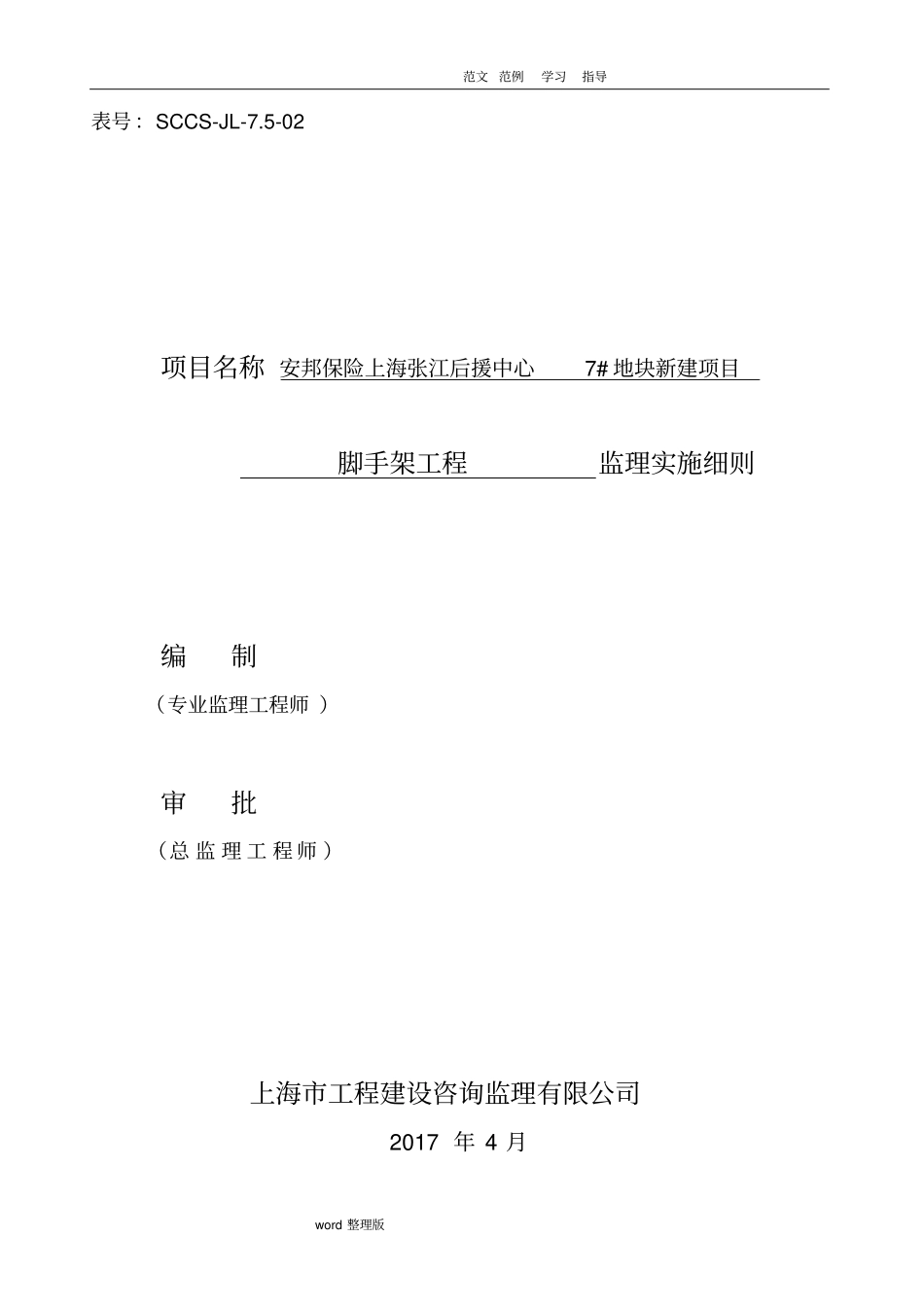

范文范例学习指导word 整理版表号：SCCS-JL-7.5-02 项目名称 安邦保险上海张江后援中心7# 地块新建项目脚手架工程监理实施细则编制（专业监理工程师 ）审批（总 监 理 工 程 师 ）上海市工程建设咨询监理有限公司2017 年 4 月范文范例学习指导word 整理版范文 范例学习指导word 整理版脚手架工程监理实施细则一、工程概况1、参建单位 ：建设单位 ：上海市银行卡产业园开发有限公司设计单位 ：清华大学建筑设计研究院有限公司监理单位 ：上海市工程建设咨询监理有限公司施工单位 ：上海建工一建集团有限公司勘察单位 ：上海岩土工程勘察设计研究院有限公司2、工程规模本项目位于浦东新区中部、唐镇镇域北部 ，上海市张江银行卡产业园二期内。项目总用地 56184.80m 2，总建筑面积约 12.99 万 m2，其中地上 8.84 万 m2，主要有 5 栋楼房组成 ，建筑高度为 40m ；地下 4.15 万 m2。地下室东西向长244.4 米，南北向长 191.5 米，超长超宽 。塔楼地下室层高为 5.9 米，纯地下室部分层高 4.0 米，主要为设备用房 、食堂 、汽车位。本工程 ±0.000=+5.900 ，场地自然地面平均相对标高-2.100 。3、专业特点3.1 盘扣式脚手架本工程 7A、7D 楼搭设盘扣式脚手架搭 ，7B、7E 楼搭设扣件式钢管脚手架 ，上部结构在施工时 ，地下室顶板已形成 ，故在地下室顶板上进行落地盘扣脚手架搭设，脚手架均用作上部结构的施工 、维护 、登高措施 （搭设高度见下表 ）。外架采用承插型盘扣式钢管架，承插型盘扣式支架是一种高度灵活的多功能支撑架，以立杆部件为基础 ，立杆每50cm 配置一个圆盘 。每个圆盘上设计有 8个孔 ，以便连接其他部件 ，使整个结构牢固 、稳定。用承插型盘扣式钢管支架搭设脚手架时，搭设高度不超过 24m ，超过 24m 需进行受力范文 范例学习指导word 整理版计算。本工程脚手架立杆间距为1.5m，脚手架宽度为 0.9m，步距为 2m 。脚手架搭设高度表搭设部位搭设高度 (m) 立杆间距 (mm) 宽度 (mm) 步距 (mm) 7A 41.5 1500 900 2000 7D 39.7 1500 900 2000 3.2 落地及悬挑脚手架根据现场实际情况及7B、7E 楼结构特征 ，其外脚手架方案选择见下表所示：范文 范例学习指导word 整理版楼层脚手类型搭设范围主要参数7B落地式双立杆脚手架东西侧脚手架布置：车库顶 -1.900 m ～39.3m ，搭设高度约41.2m ，双立 杆 纵 距1.5m ， 横 距1.05m...
