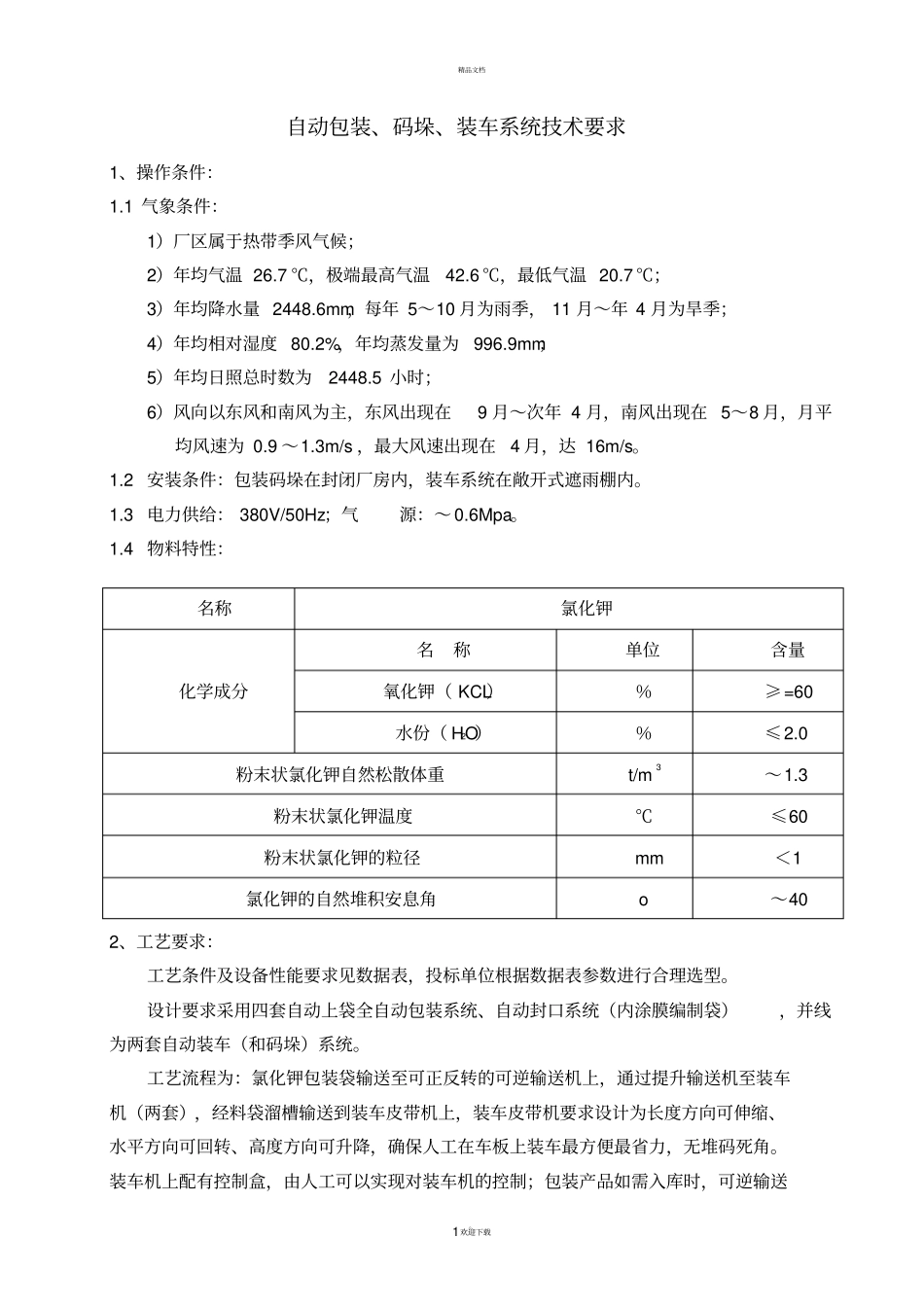

精品文档。1欢迎下载自动包装、码垛、装车系统技术要求1、操作条件：1.1 气象条件：1）厂区属于热带季风气候；2）年均气温 26.7 ℃，极端最高气温42.6 ℃，最低气温 20.7 ℃；3）年均降水量 2448.6mm，每年 5～10 月为雨季， 11 月～年 4 月为旱季；4）年均相对湿度 80.2%，年均蒸发量为996.9mm；5）年均日照总时数为2448.5 小时；6）风向以东风和南风为主，东风出现在9 月～次年 4 月，南风出现在 5～8 月，月平均风速为 0.9 ～1.3m/s ，最大风速出现在4 月，达 16m/s。1.2 安装条件：包装码垛在封闭厂房内，装车系统在敞开式遮雨棚内。1.3 电力供给： 380V/50Hz；气源：～ 0.6Mpa。1.4 物料特性：2、工艺要求：工艺条件及设备性能要求见数据表，投标单位根据数据表参数进行合理选型。设计要求采用四套自动上袋全自动包装系统、自动封口系统（内涂膜编制袋），并线为两套自动装车（和码垛）系统。工艺流程为：氯化钾包装袋输送至可正反转的可逆输送机上，通过提升输送机至装车机（两套），经料袋溜槽输送到装车皮带机上，装车皮带机要求设计为长度方向可伸缩、水平方向可回转、高度方向可升降，确保人工在车板上装车最方便最省力，无堆码死角。装车机上配有控制盒，由人工可以实现对装车机的控制；包装产品如需入库时，可逆输送名称氯化钾化学成分名称单位含量氧化钾（ KCL）％≥=60 水份（ H2O）％≤2.0 粉末状氯化钾自然松散体重t/m3～1.3 粉末状氯化钾温度℃≤60 粉末状氯化钾的粒径mm ＜1 氯化钾的自然堆积安息角o～40 精品文档。2欢迎下载机反向输送，经带式输送机提升至自动码垛机（两套），通过托盘叉车码至库内贮存。2、包装系统性能要求2.1 包装机组基本功能本生产线为50kg/ 包包装线，采用四套自动上袋全自动包装系统，每套包装线主要包括双联秤形式电子包装秤、自动上袋、皮带输送单元、折边缝包单元、倒袋整形单元和除尘器等，每两套自动包装系统并线后，可以进入两套装车系统，如需入库则进入两套自动码垛系统、托盘码垛叉车转运。整套系统具有故障显示及报警功能，并有完善的故障保护及连锁停机功能。供货范围见下表：除尘系统包括设备和管道都由厂家配套提供，厂家提供控制柜，每套1 台。2.2 包装机组电气单元电气单元主要有气动执行单元、电气控制单元两部分组成，并全系统电气连锁。气动单元包括气缸、各调速阀、气源处理系统、电磁阀等元件，气管用专用PVC或 PU管，接头也用其配套...
