自动化仪表课程设计-轮胎胎压自动监测系统剖析

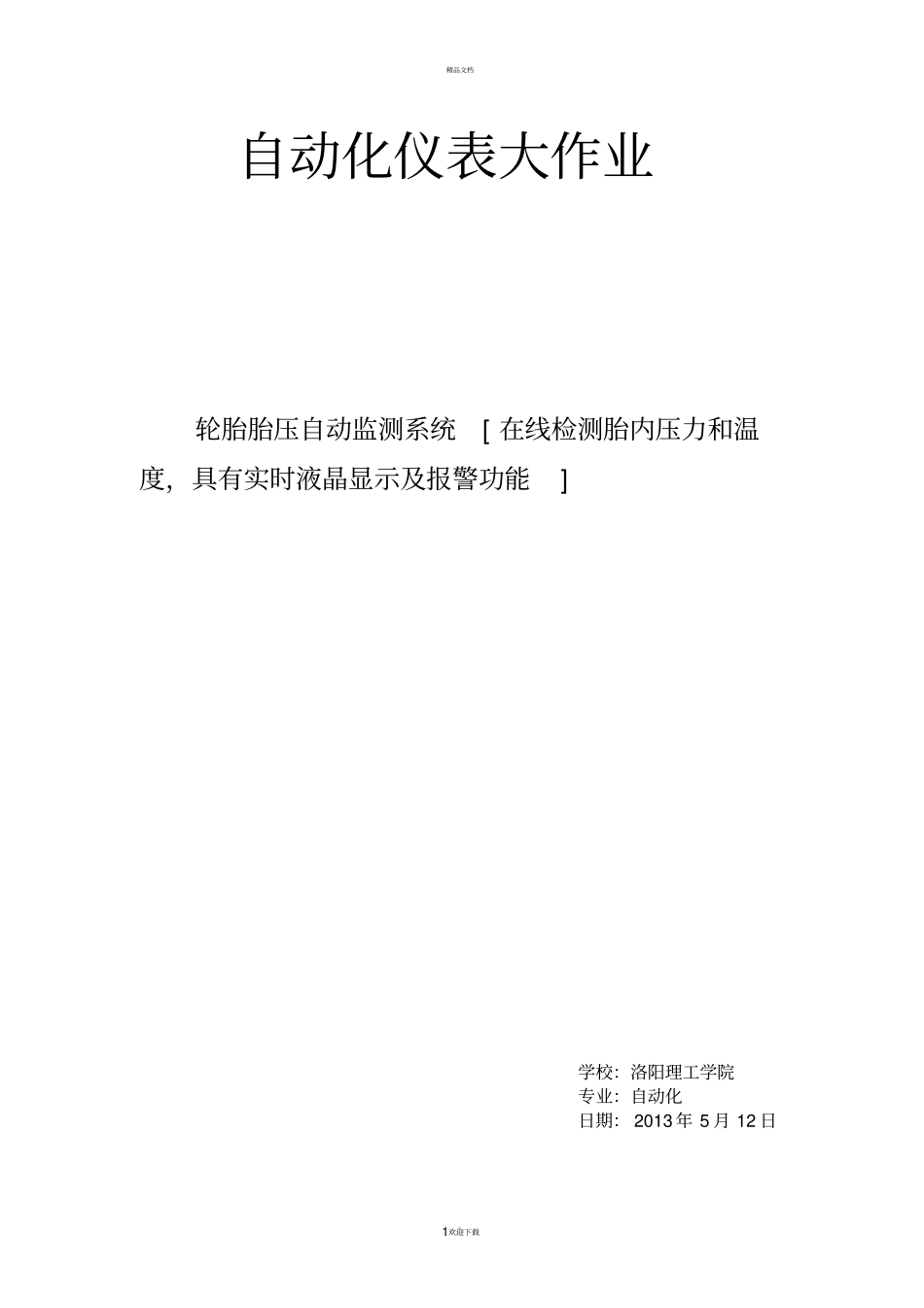

精品文档。1欢迎下载自动化仪表大作业轮胎胎压自动监测系统[ 在线检测胎内压力和温度，具有实时液晶显示及报警功能] 学校：洛阳理工学院专业：自动化日期： 2013 年 5 月 12 日精品文档。2欢迎下载摘要 : 轮 胎 压 力 监 测 报 警 系 统 (Tire PressureMonitoring System)(TPMS)是汽车安全领域重要电子装置, 近年来已开始获得广泛应用 , 但传统的TPMS产品多为内置式 , 安装在轮胎内 , 安装和维护时需要拆卸轮胎造成很大不便, 同时轮胎里的金属轮辋对位于胎内的压力传感器和无线发射装置有很强的屏蔽作用, 信号衰竭很快 , 要保证信号传输到位于驾驶室内的接收器, 必须提高发射功率, 从而大大缩短发射器的电池使用寿命。针对这些技术问题, 提出了一种新型外置直接式数字胎压监测系统, 它的胎压监测节点核心器件MCU选用Infineon的专用压力处理器芯片SP30,该芯片内置 MEMS压力传感器可通过外连气门芯直接测量胎内气压, 再通过无线方式与上位接收器进行无障碍无线传输通信, 避免了信号屏蔽 , 延长了电池和产品的使用寿命以及安装成本。给出了新型外置直接式TPMS产品的具体硬件设计、软件流程和通信协议。测试表明该系统的无线信号传输可靠、抗干扰能力强、轮胎位置识别准确、反应灵敏、安装与维护方便及组态灵活等特点、有着广泛的市场应用前景。关键词 : 无线传输 ; 胎压监测 ; 压力传感 ; 编码;TPMS 胎压监测系统 (TPMS)能在汽车行驶期间实时监测轮胎内气压变化, 并对胎压和温度异常进行报警, 有效避免爆胎事故的发生。目前,TPMS系统分为两种类型 : (1) 间接式 TPMS通过汽车 ABS的轮速传感器来比较轮胎之间的转速差别, 以监视胎压变化 , 这种方式可靠性不高; (2) 直接式 TPMS利用安装在每个轮胎上的压力传感器来直接测精品文档。3欢迎下载量胎压 , 并与驾驶台的监视器无线通信, 实时显示每个轮胎内的气压,这种方式简单可靠。但是, 许多汽车厂商只是在生产新车时采用内置安装方法配置直接式TPMS,这样不可能从根本上解决保有车辆加装TPMS的问题 , 安全隐患依然存在 [1-2] 。直接式轮胎压力监测系统是利用安装在每一个轮胎里的压力传感器来直接测量轮胎的气压。很明显, 直接传感系统更有效, 是当前TPMS的主流和发展趋势。直接式轮胎压力监控系统又分为主动式(Active)和被动式 (Passive) 两种。被动式轮胎压力监控系统的传感器是采用声表面波 (SAW)来设计的 , 虽然此技...
