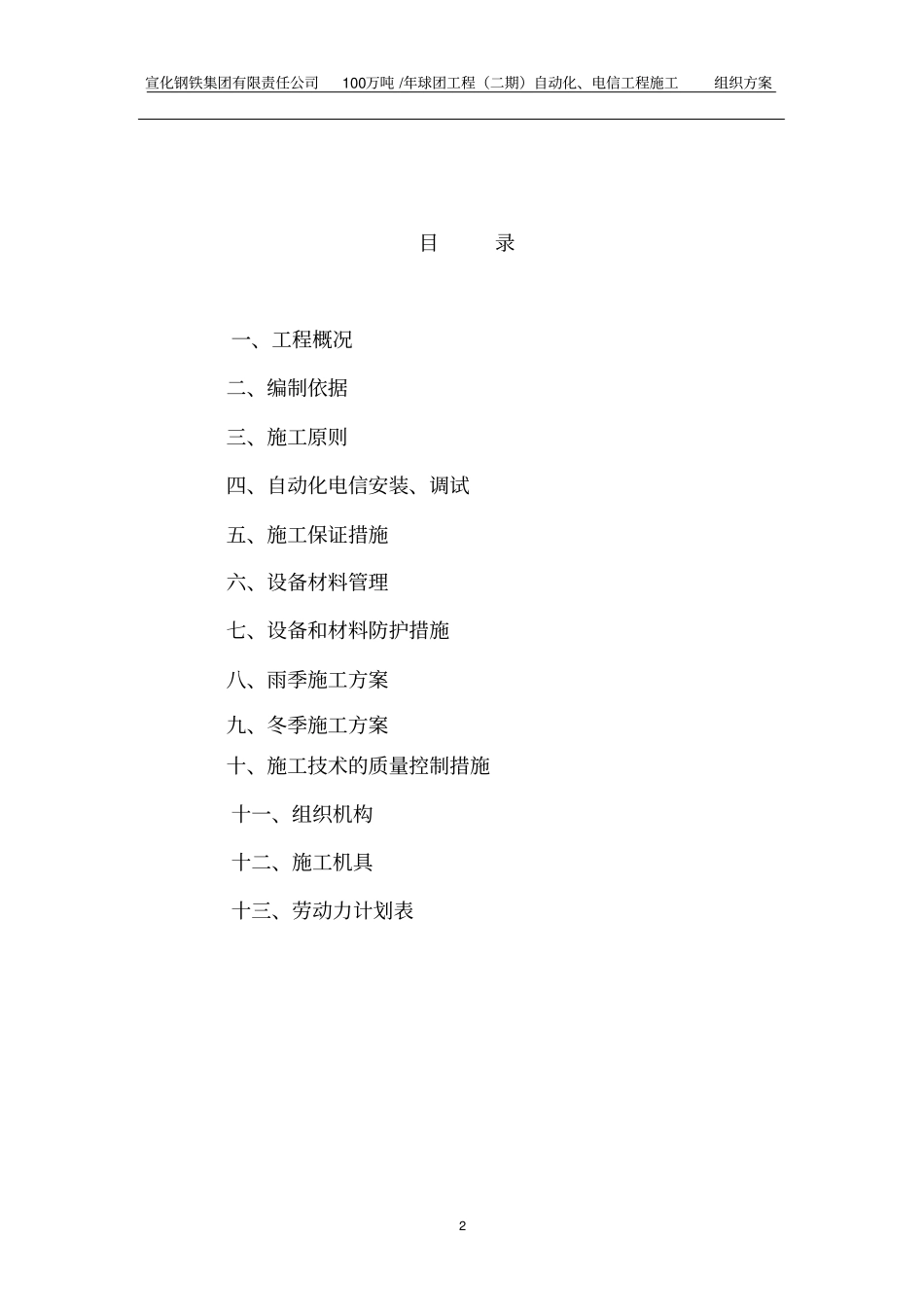

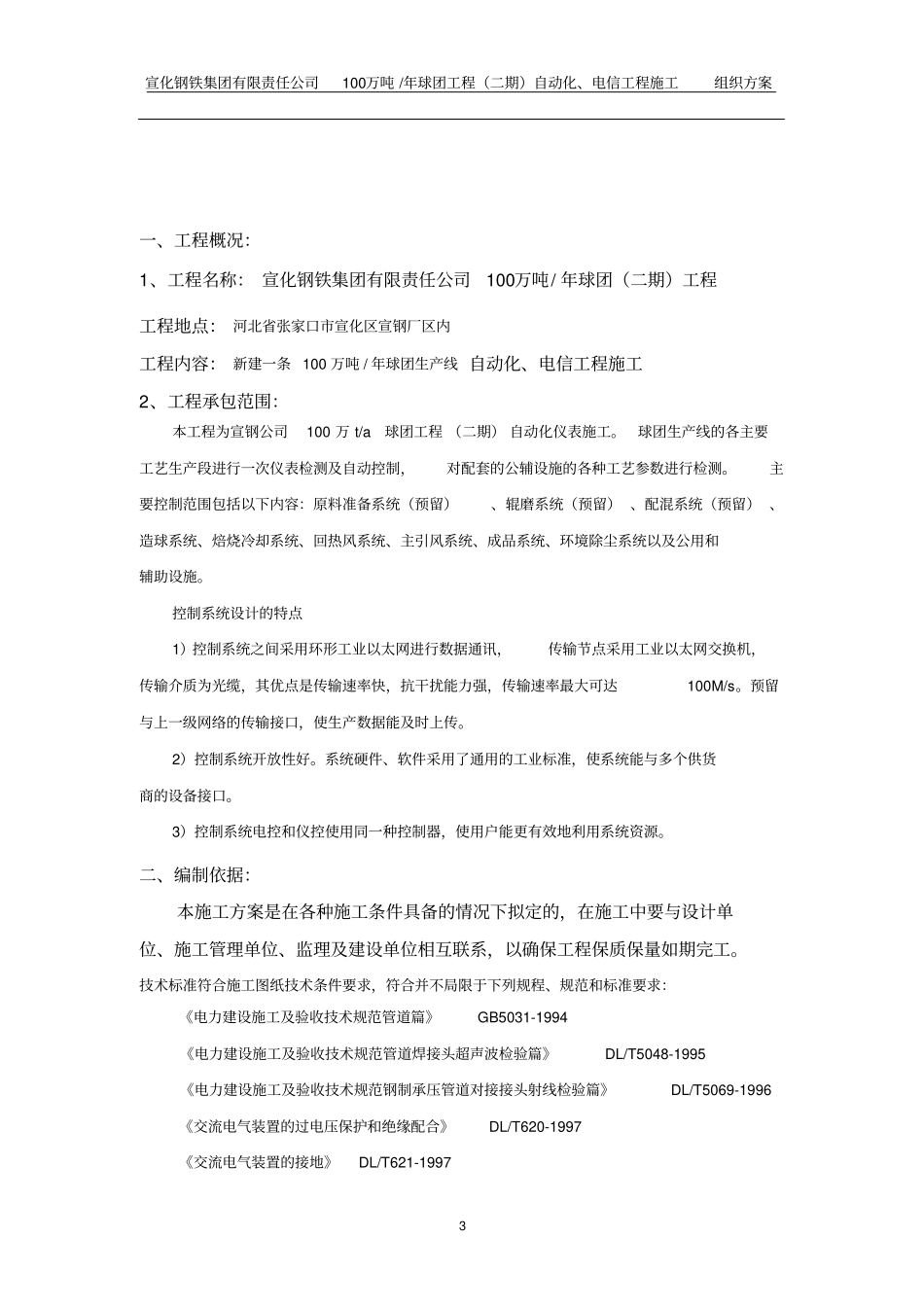

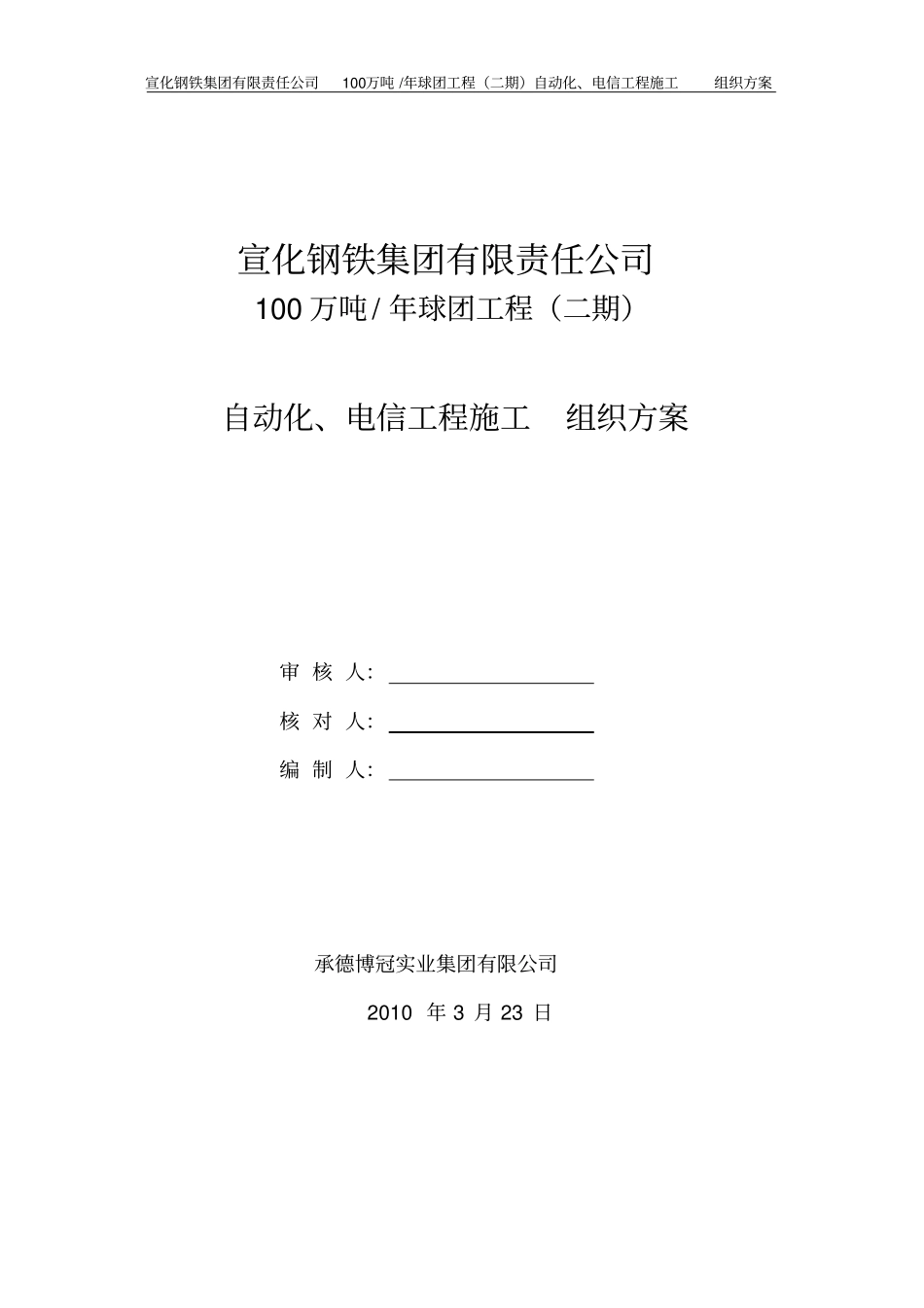

宣化钢铁集团有限责任公司100万吨 /年球团工程（二期）自动化、电信工程施工组织方案宣化钢铁集团有限责任公司100 万吨 / 年球团工程（二期）自动化、电信工程施工组织方案审 核 人：核 对 人：编 制 人：承德博冠实业集团有限公司2010 年 3 月 23 日宣化钢铁集团有限责任公司100万吨 /年球团工程（二期）自动化、电信工程施工组织方案2 目录一、工程概况二、编制依据三、施工原则四、自动化电信安装、调试五、施工保证措施六、设备材料管理七、设备和材料防护措施八、雨季施工方案九、冬季施工方案十、施工技术的质量控制措施十一、组织机构十二、施工机具十三、劳动力计划表宣化钢铁集团有限责任公司100万吨 /年球团工程（二期）自动化、电信工程施工组织方案3 一、工程概况：1、工程名称： 宣化钢铁集团有限责任公司100万吨/ 年球团（二期）工程工程地点： 河北省张家口市宣化区宣钢厂区内工程内容： 新建一条 100 万吨 / 年球团生产线 自动化、电信工程施工2、工程承包范围：本工程为宣钢公司100 万 t/a球团工程 （二期） 自动化仪表施工。球团生产线的各主要工艺生产段进行一次仪表检测及自动控制，对配套的公辅设施的各种工艺参数进行检测。主要控制范围包括以下内容：原料准备系统（预留）、辊磨系统（预留） 、配混系统（预留） 、造球系统、焙烧冷却系统、回热风系统、主引风系统、成品系统、环境除尘系统以及公用和辅助设施。控制系统设计的特点1）控制系统之间采用环形工业以太网进行数据通讯，传输节点采用工业以太网交换机，传输介质为光缆，其优点是传输速率快，抗干扰能力强，传输速率最大可达100M/s。预留与上一级网络的传输接口，使生产数据能及时上传。2）控制系统开放性好。系统硬件、软件采用了通用的工业标准，使系统能与多个供货商的设备接口。3）控制系统电控和仪控使用同一种控制器，使用户能更有效地利用系统资源。二、编制依据：本施工方案是在各种施工条件具备的情况下拟定的，在施工中要与设计单位、施工管理单位、监理及建设单位相互联系，以确保工程保质保量如期完工。技术标准符合施工图纸技术条件要求，符合并不局限于下列规程、规范和标准要求：《电力建设施工及验收技术规范管道篇》 GB5031-1994 《电力建设施工及验收技术规范管道焊接头超声波检验篇》DL/T5048-1995 《电力建设施工及验收技术规范钢制承压管道对接接头射线检验篇》DL/T5069-1996 《交流电气装置的过电压...
