广厦建筑结构弹塑性静力和动力分析软件GSNAP说明书第02章

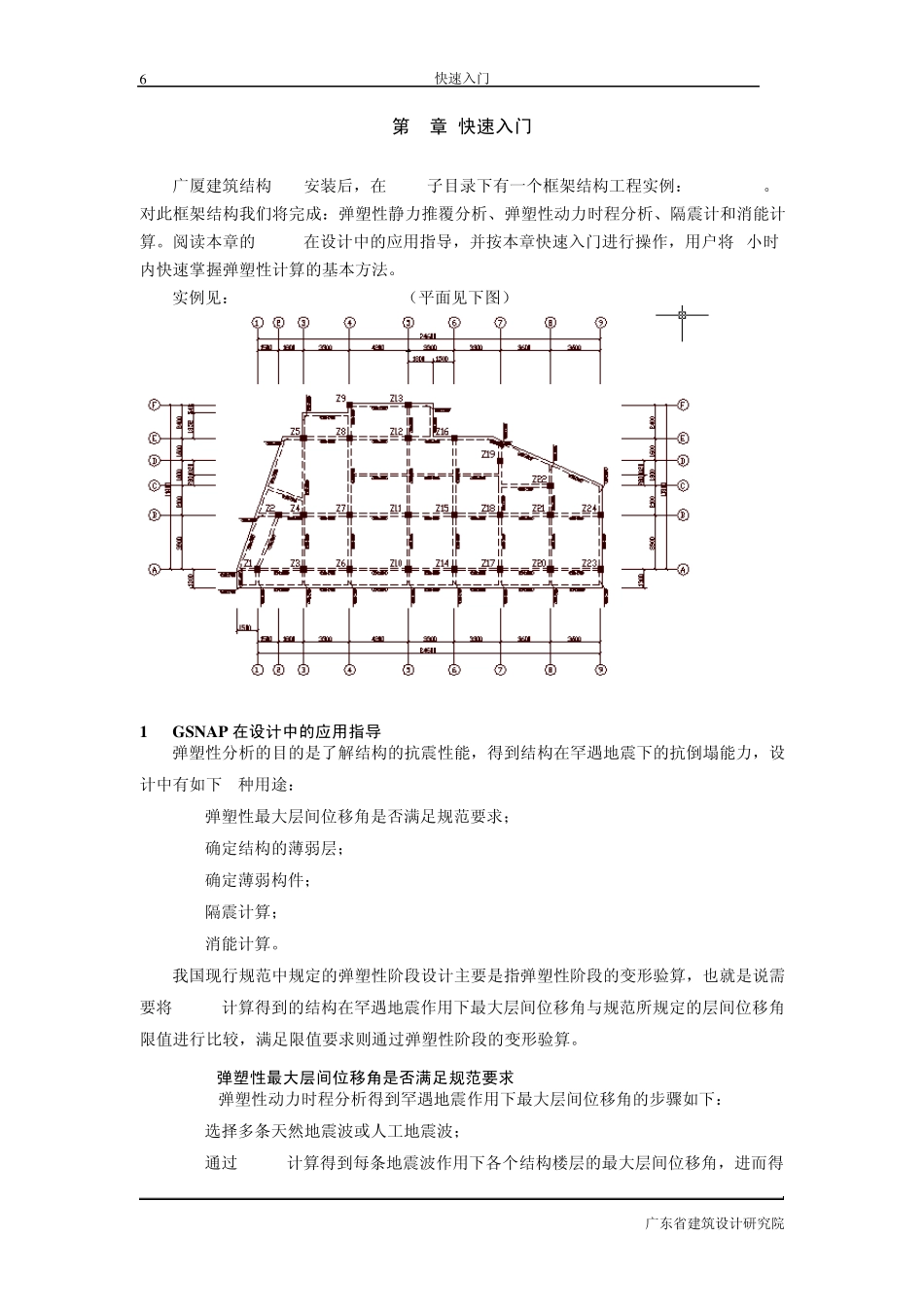

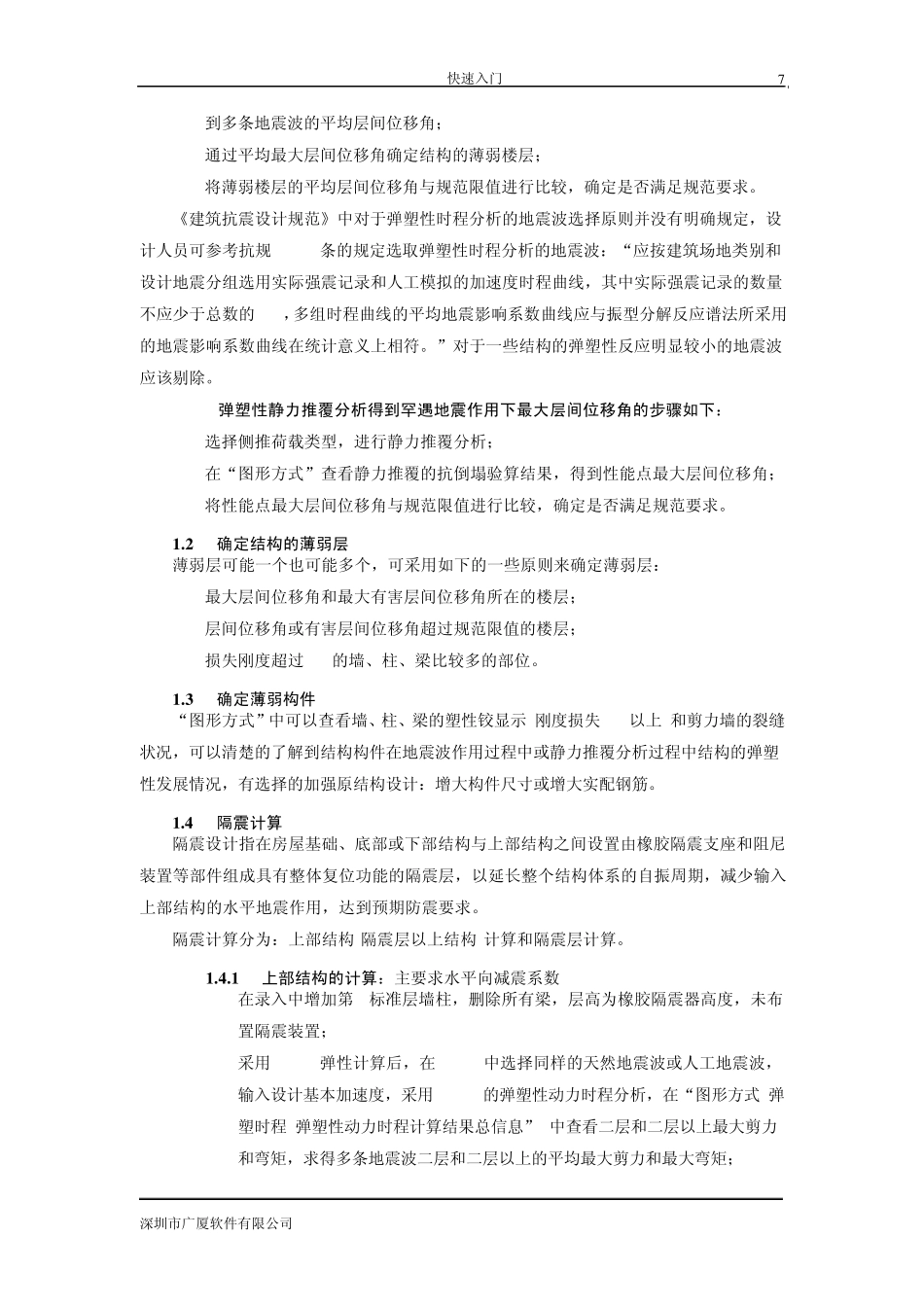

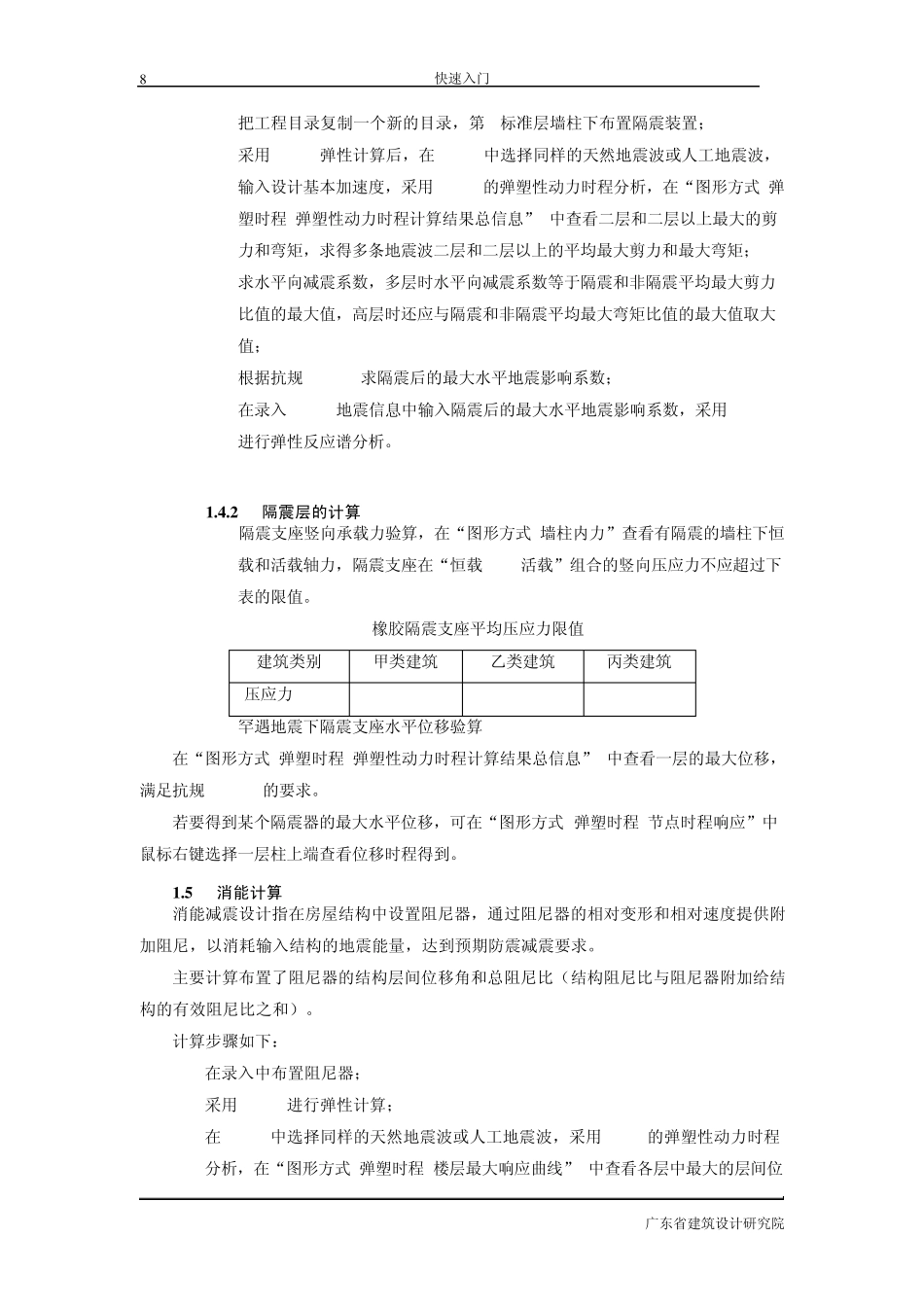

快速入门 广东省建筑设计研究院 6 第2章 快速入门 广厦建筑结构CAD安装后，在Exam子目录下有一个框架结构工程实例：Frame.prj。对此框架结构我们将完成：弹塑性静力推覆分析、弹塑性动力时程分析、隔震计和消能计算。阅读本章的 GSNAP在设计中的应用指导，并按本章快速入门进行操作，用户将1小时内快速掌握弹塑性计算的基本方法。 实例见：Gscad\Exam\Frame.prj（平面见下图） 1 GSNAP 在设计中的应用指导 弹塑性分析的目的是了解结构的抗震性能，得到结构在罕遇地震下的抗倒塌能力，设计中有如下5种用途： 1) 弹塑性最大层间位移角是否满足规范要求； 2) 确定结构的薄弱层； 3) 确定薄弱构件； 4) 隔震计算； 5) 消能计算。 我国现行规范中规定的弹塑性阶段设计主要是指弹塑性阶段的变形验算，也就是说需要将GSNAP计算得到的结构在罕遇地震作用下最大层间位移角与规范所规定的层间位移角限值进行比较，满足限值要求则通过弹塑性阶段的变形验算。 1.1 弹塑性最大层间位移角是否满足规范要求 GSNAP弹塑性动力时程分析得到罕遇地震作用下最大层间位移角的步骤如下： 1) 选择多条天然地震波或人工地震波； 2) 通过 GSNAP计算得到每条地震波作用下各个结构楼层的最大层间位移角，进而得快速入门 深圳市广厦软件有限公司 7 到多条地震波的平均层间位移角； 3) 通过平均最大层间位移角确定结构的薄弱楼层； 4) 将薄弱楼层的平均层间位移角与规范限值进行比较，确定是否满足规范要求。 《建筑抗震设计规范》中对于弹塑性时程分析的地震波选择原则并没有明确规定，设计人员可参考抗规5.1.2条的规定选取弹塑性时程分析的地震波：“应按建筑场地类别和设计地震分组选用实际强震记录和人工模拟的加速度时程曲线，其中实际强震记录的数量不应少于总数的2/3，多组时程曲线的平均地震影响系数曲线应与振型分解反应谱法所采用的地震影响系数曲线在统计意义上相符。”对于一些结构的弹塑性反应明显较小的地震波应该剔除。 GSNAP弹塑性静力推覆分析得到罕遇地震作用下最大层间位移角的步骤如下： 1) 选择侧推荷载类型，进行静力推覆分析； 2) 在“图形方式”查看静力推覆的抗倒塌验算结果，得到性能点最大层间位移角； 3) 将性能点最大层间位移角与规范限值进行比较，确定是否满足规范要求。 1 .2 确定结构的薄弱层 薄弱层可能一个也可能多个，可采用如下的一些原则来确定薄弱层： 1) 最大层间位移角和最大有害...
