广州市公共排水管道电视和声纳检测评估技术规范

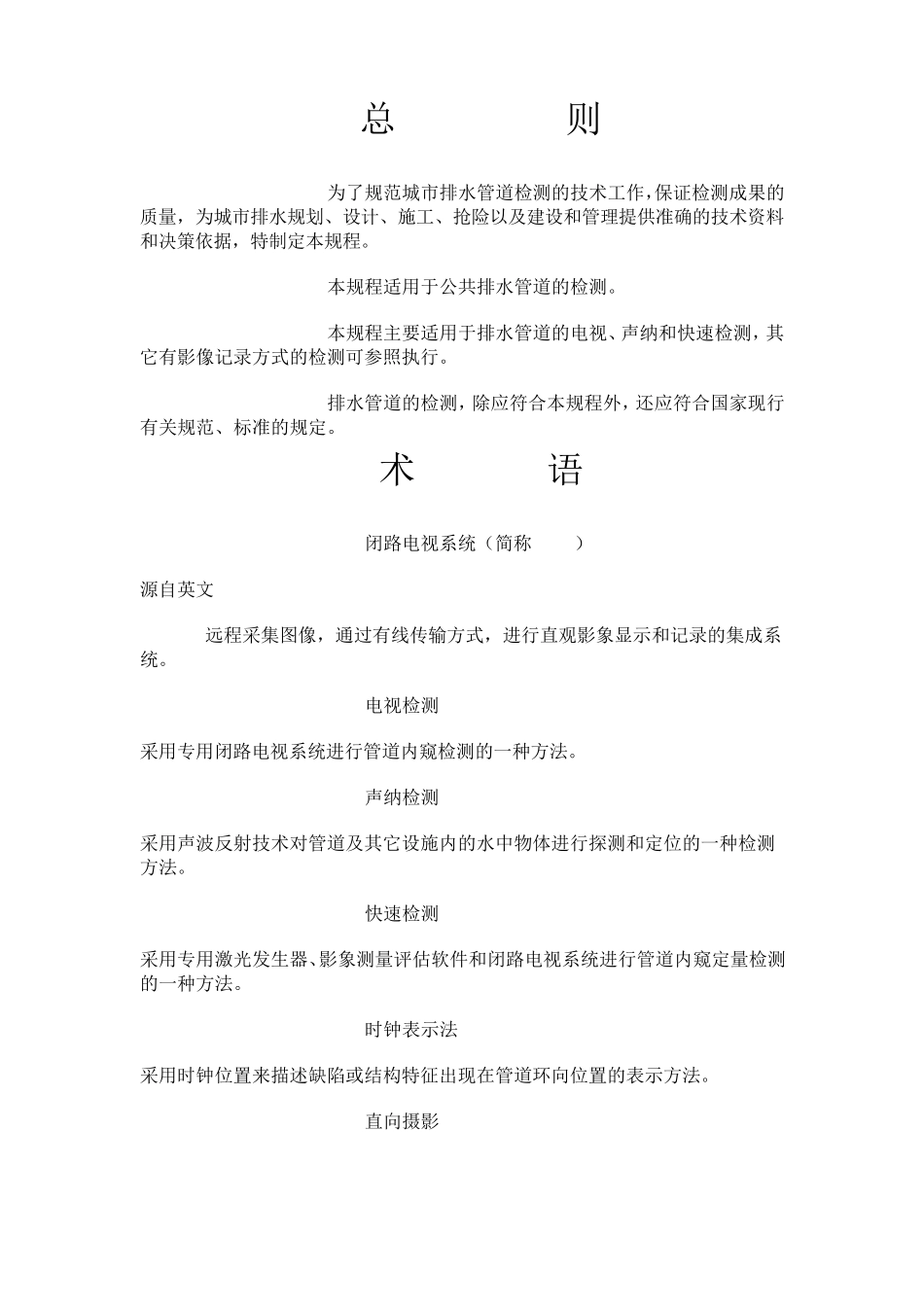

广州市公共排水管道电视和声纳检测评估技术规范 前 言 由广州市市政工程安全质量监督站组织、根据目前公共排水管道存在的问题，有关单位在广泛调查研究，借鉴国内外一些城市先进技术和管理经验的基础上，结合本局实际情况，制订了本规程，由我局和局属单位组织建设的公共排水管道的工程建设、竣工验收、管道养护维修等方面适用本规程。 本规程制订的主要技术内容有：1.总则；2.术语；3.基本规定；4.电视检测；5.声纳检测；6.激光检测；7.管道评估；8.检测报告书和成果验收。 本规范主编单位： 广州市市政工程安全质量监督站 本规程参编单位: 广州市市政工程工程协会 广州迪升探测工程技术有限公司 广州安新管道技术咨询有限公司 目 录 1 总 则 3 2 术 语... 4 3 基本规定... 6 4 电视检测... 10 4.1 一般规定... 10 4.2 检测设备的技术要求... 10 4.3 检测方法... 12 4.4 影像判读... 13 5 声纳检测... 14 5.1 一般规定... 14 5.2 检测设备的技术要求... 14 5.3 检测方法... 15 5.4 轮廓判读与测量... 16 6 快速检测... 17 6.1 一般规定... 17 6.2 检测设备的技术要求... 17 6.3 检测方法... 18 7管道评估.... 20 7.1 一般规定.... 20 7.2 检测项目名称、代码及等级... 21 7.3 结构性状况评估... 23 7.4 功能性状况评估... 25 8 检测报告书和成果验收... 28 1 总 则 1.0.1 为了规范城市排水管道检测的技术工作，保证检测成果的质量，为城市排水规划、设计、施工、抢险以及建设和管理提供准确的技术资料和决策依据，特制定本规程。 1.0.2 本规程适用于公共排水管道的检测。 1.0.3 本规程主要适用于排水管道的电视、声纳和快速检测，其它有影像记录方式的检测可参照执行。 1.0.4 排水管道的检测，除应符合本规程外，还应符合国家现行有关规范、标准的规定。 2 术 语 2.0.1 闭路电视系统（简称 CCTV） 源自英文 Closed Circuit Television System 远程采集图像，通过有线传输方式，进行直观影象显示和记录的集成系统。 2.0.2 电视检测TV Inspection 采用专用闭路电视系统进行管道内窥检测的一种方法。 2.0.3 声纳检测 Sonar Inspection 采用声波反射技术对管道及其它设施内的水中物体进行探测和定位的一种检测方法。 2.0.4 快速检测 Quicly Inspection 采用专用激光发生器、影象测量评估软件和闭路电视系统进行管道内窥定量...
