广州市煤气公司民用室内燃气不锈钢波纹管安装规程

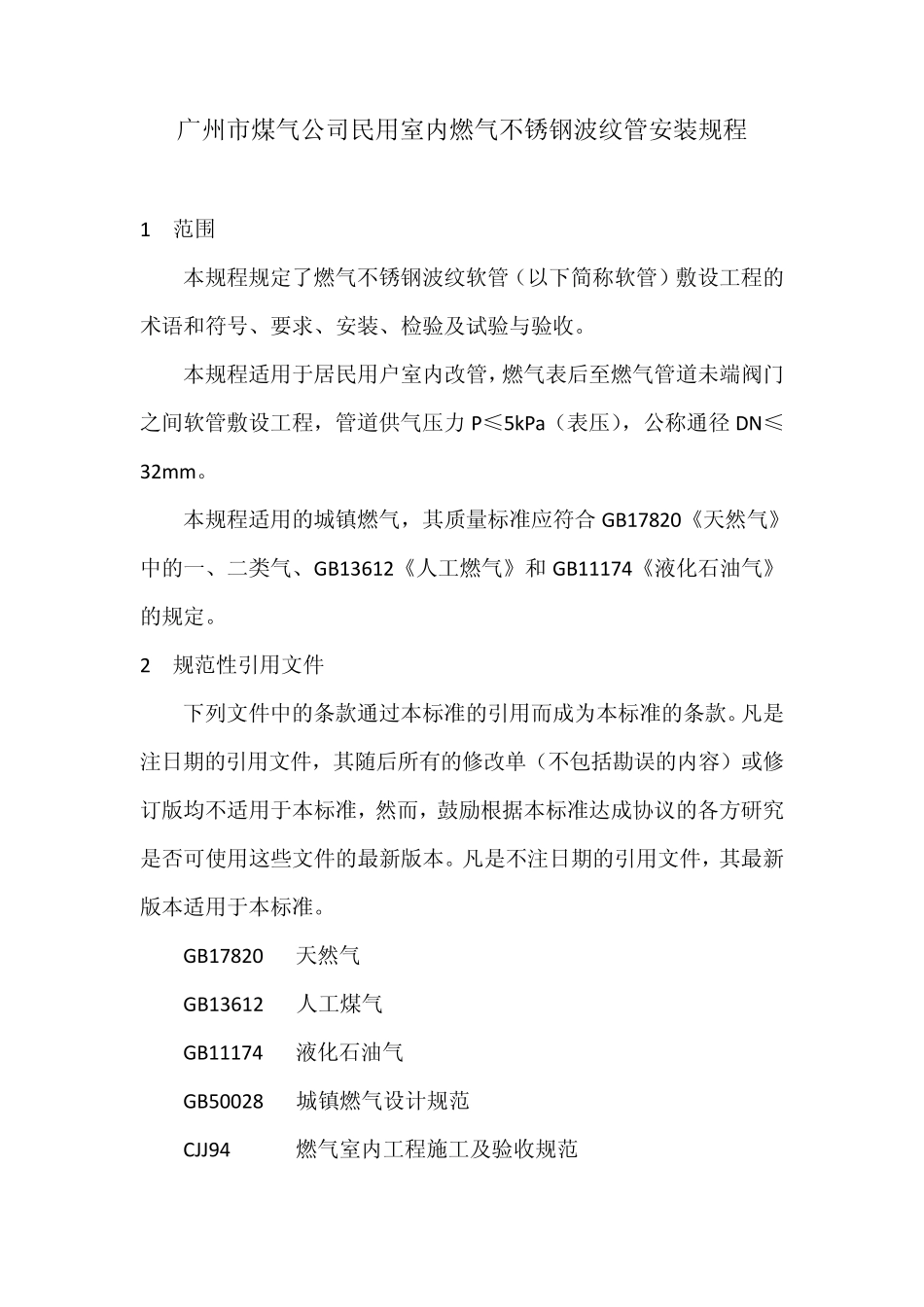

广州市煤气公司民用室内燃气不锈钢波纹管安装规程 1 范围 本规程规定了燃气不锈钢波纹软管（以下简称软管）敷设工程的术语和符号、要求、安装、检验及试验与验收。 本规程适用于居民用户室内改管，燃气表后至燃气管道未端阀门之间软管敷设工程，管道供气压力P≤5kPa（表压），公称通径 DN≤32m m 。 本规程适用的城镇燃气，其质量标准应符合 GB17820《天然气》中的一、二类气、GB13612《人工燃气》和GB11174《液化石油气》的规定。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB17820 天然气 GB13612 人工煤气 GB11174 液化石油气 GB50028 城镇燃气设计规范 CJJ94 燃气室内工程施工及验收规范 CJ/T197 燃气用不锈钢波纹软管 3 术语和符合 3.1 软管 包覆管与接头的组合。 3.2 波纹管 母线呈波纹纹状的不锈钢管。 3.3 包覆管 有PVC 包覆的不锈钢波纹管。 3.4 接头 与包覆管相连接的专用管件。 3.5 管道暗封 指软管敷设在管沟、管道井（管槽）、天花吊顶、橱柜内（贴墙）的安装方式，也可暗封在楼层地板垫层内。 3.6 管道暗埋 指将软管直埋在墙体或地面混凝土内的安装方式。 3.7 弯曲半径 按包覆管轴线测量的弯曲半径。 3.8 防护措施 为避免暗埋软管不受外力损伤所采取的保护措施。 3.9 色标 暗埋软管覆盖层外显示管位的颜色标志。 4 要求 4.1 一般规定 4.1.1 软管敷设工程的设计、安装、验收除应符合本规程的规定外，还应符合广州市煤气公司企业标准 JS（L）002-2009《城市燃气输配及应用工程技术规定 设计篇》、GB50028《城镇燃气设计规范》、CJJ94《城镇燃气室内工程施工与质量验收规范》等国家现行的相关强制性标准和规范要求。 4.1.2 凡进行软管工程的设计、施工、验收的单位和相关人员必须取得相关资质或资格证书。 4.1.3 包覆管与接头的材料与性能应符合 CJ/296-2008 标准要求。 4.1.4 管径的选择应根据燃气具的流量和软管的实际压力损失选择，其压力损失应在允许范围内；软管的总压力损失由包覆管的实际压力损失和接头的压损组成。 4.1.5 不锈钢波纹软管与管接头、出墙盒等应采用同一制造商提供或认可的配套产品，严...
