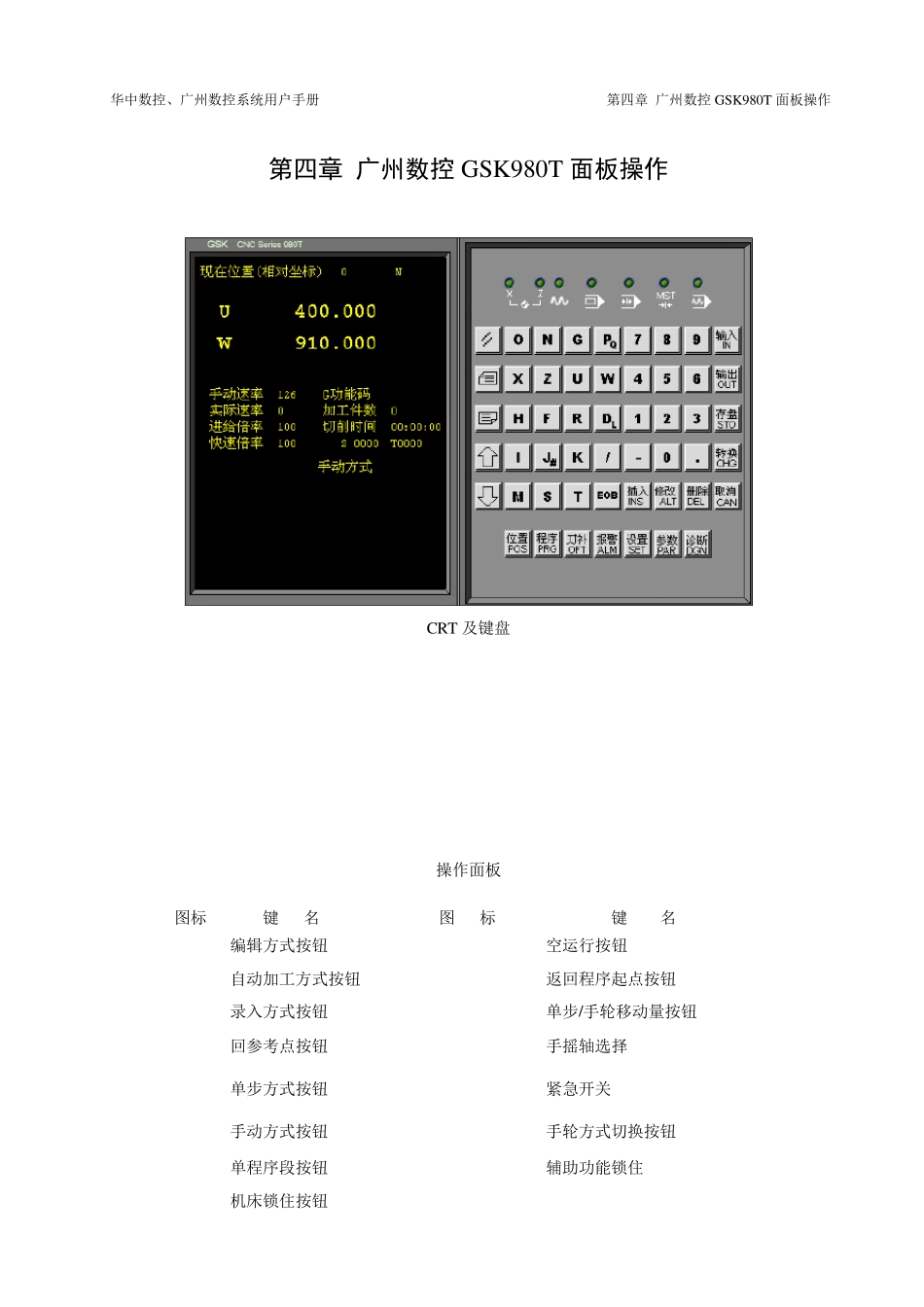

华中数控、广州数控系统用户手册 第四章 广州数控GSK980T 面板操作 第四章 广州数控GSK980T 面板操作 CRT 及键盘 操作面板 图标 键 名 图 标 键 名 编辑方式按钮 空运行按钮 自动加工方式按钮 返回程序起点按钮 录入方式按钮 单步/手轮移动量按钮 回参考点按钮 手摇轴选择 单步方式按钮 紧急开关 手动方式按钮 手轮方式切换按钮 单程序段按钮 辅助功能锁住 机床锁住按钮 华中数控、广州数控系统用户手册 第四章 广州数控GSK980T 面板操作 4 .1 机床准备 4 .1 .1 选择机床类型 打开菜单“机床/选择机床…”（如图 4-1-1-1 所示），或者点击工具条上的小图标，在“选择机床”对话框中，控制系统类型默认为“GSK980T”，默认机床类型为车床，厂家及型号在下拉框中选择，选择完成之后，按确定按钮。 图 4-1-1-1 广州数控系统 4 .1 .2 激活机床 点击工具条上的小图标，或者点击菜单“视图/控制面板切换”，此时将显示整个机床操作面板，然后检查【急停按钮】按钮是否松开至状态，若未松开，点击【急停按钮】按钮，将其松开。此时机床完成加工前的准备。 4 .2 设置工件坐标系原点（对刀） 数控程序一般按工件坐标系编程，对刀过程就是建立工件坐标系与机床坐标系之间对应关系的过程。常见的是将工件右端面中心点（车床）设为工件坐标系原点。 本使用手册采用卡盘底面中心为机床坐标系原点将工件右端面中心点（车床）设为工件坐标原点的方法介绍。 将工件上其它点设为工件坐标系原点的对刀方法同本节方法类似。 下面具体说明车床对刀的方法。 点击菜单“视图/俯视图”或点击主菜单工具条上的按钮，使机床呈如图 4-2-1-1 所示的俯视华中数控、广州数控系统用户手册 第四章 广州数控GSK980T 面板操作 图。点击菜单“视图/局部放大”或点击主菜单工具条上的按钮，此时鼠标呈放大镜状，在机床视图处点击拖动鼠标，将需要局部放大的部分置于框中，如图4-2-1-2 所示。松开鼠标，此时机床视图如图4-2-1-3 所示 图4-2-1-1 图4-2-1-2 图4-2-1-3 图4-2-1-4 单击按钮 ，进入刀具补偿窗口，使用翻页按钮，或光标按钮，将光标移到序号 101 处。 点击操作面板中【手动方式】按钮，使屏幕显示“手动方式”状态下，将机床向 X 轴负方向移动，点击，使机床向 Z 轴负方向移动。适当点击上述两个按钮，将机床移动到如图4-2-1-4 所示大致位置。 机床移动到如图4-2-1-4 所示的大致位置后...
