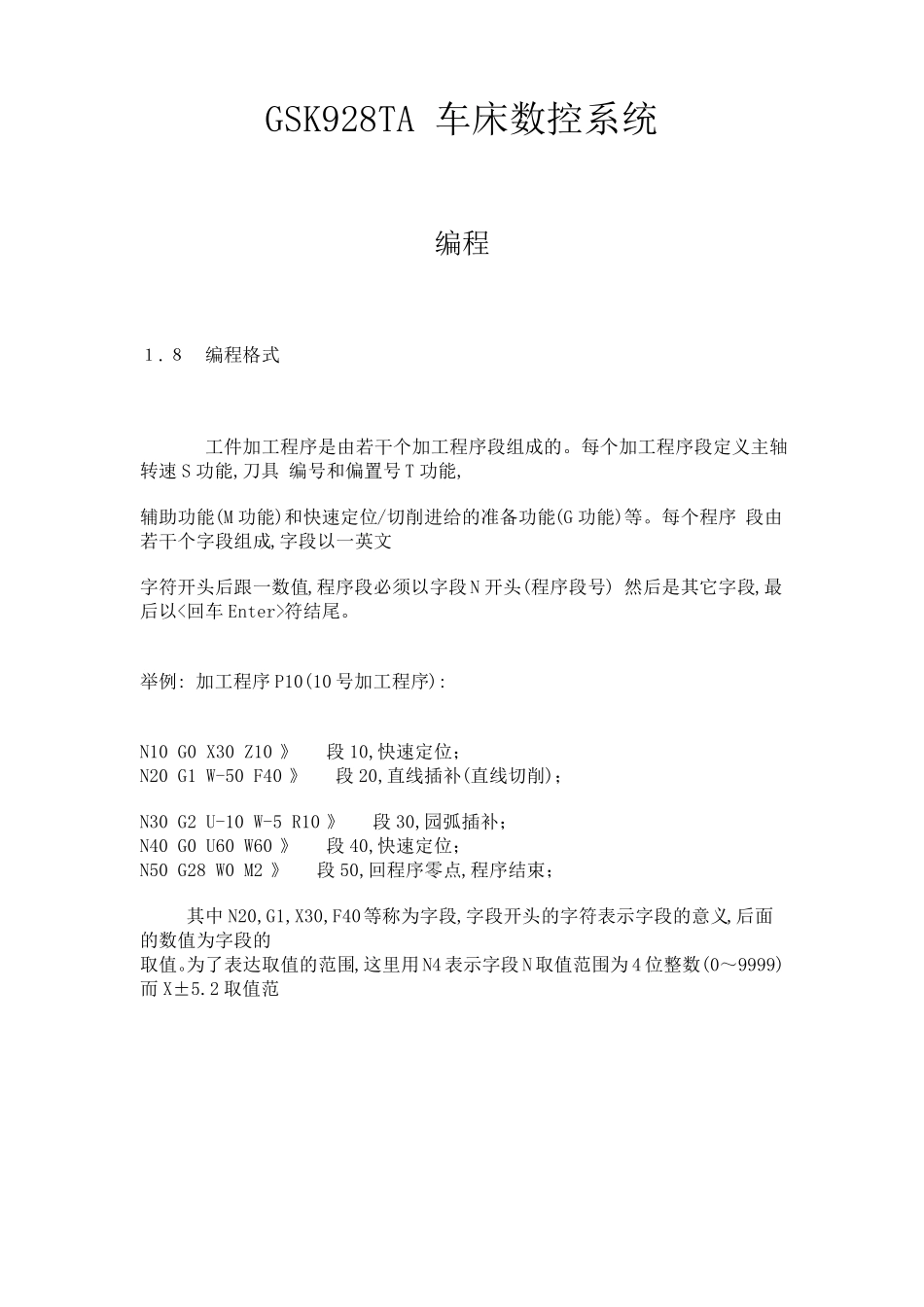

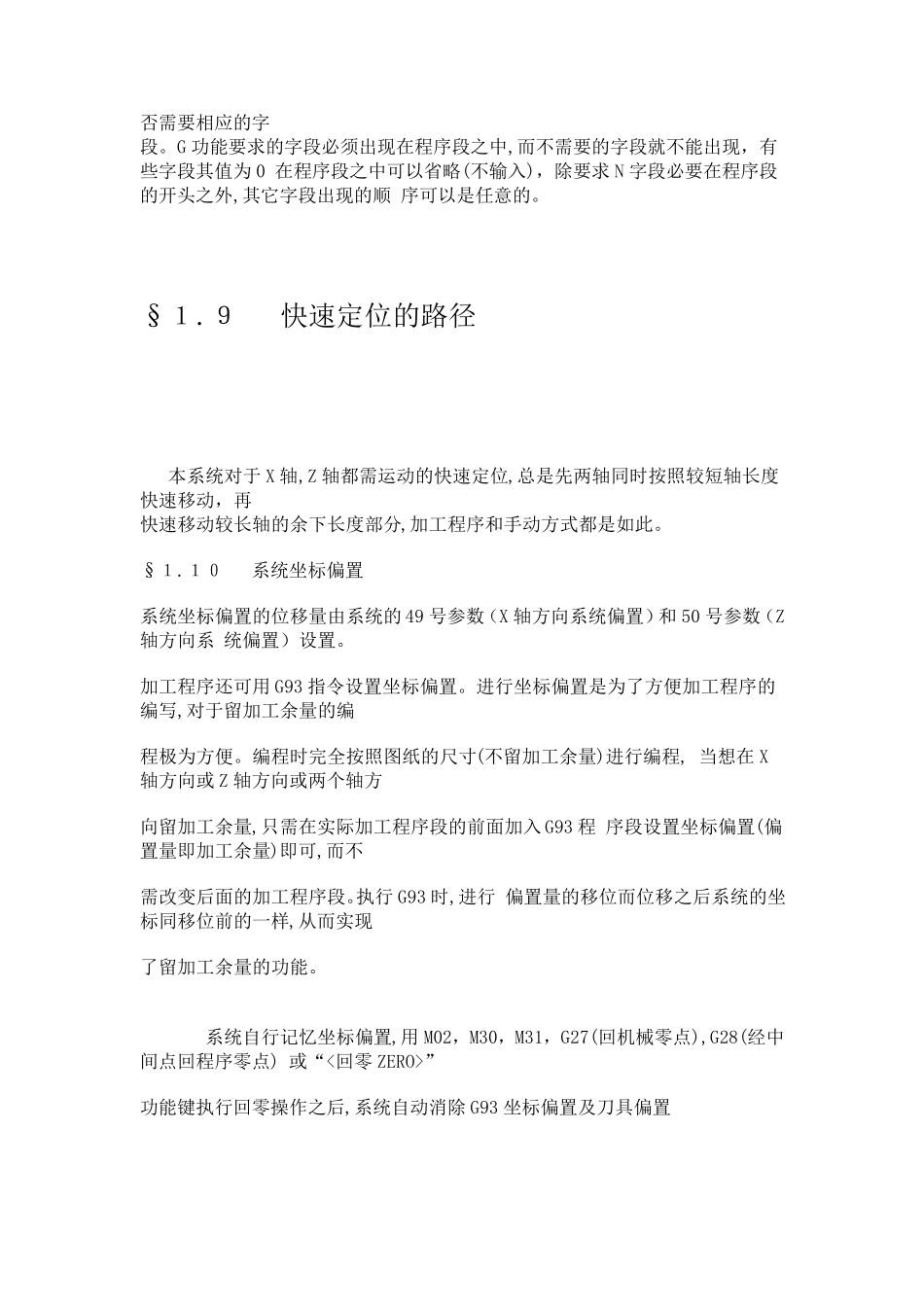

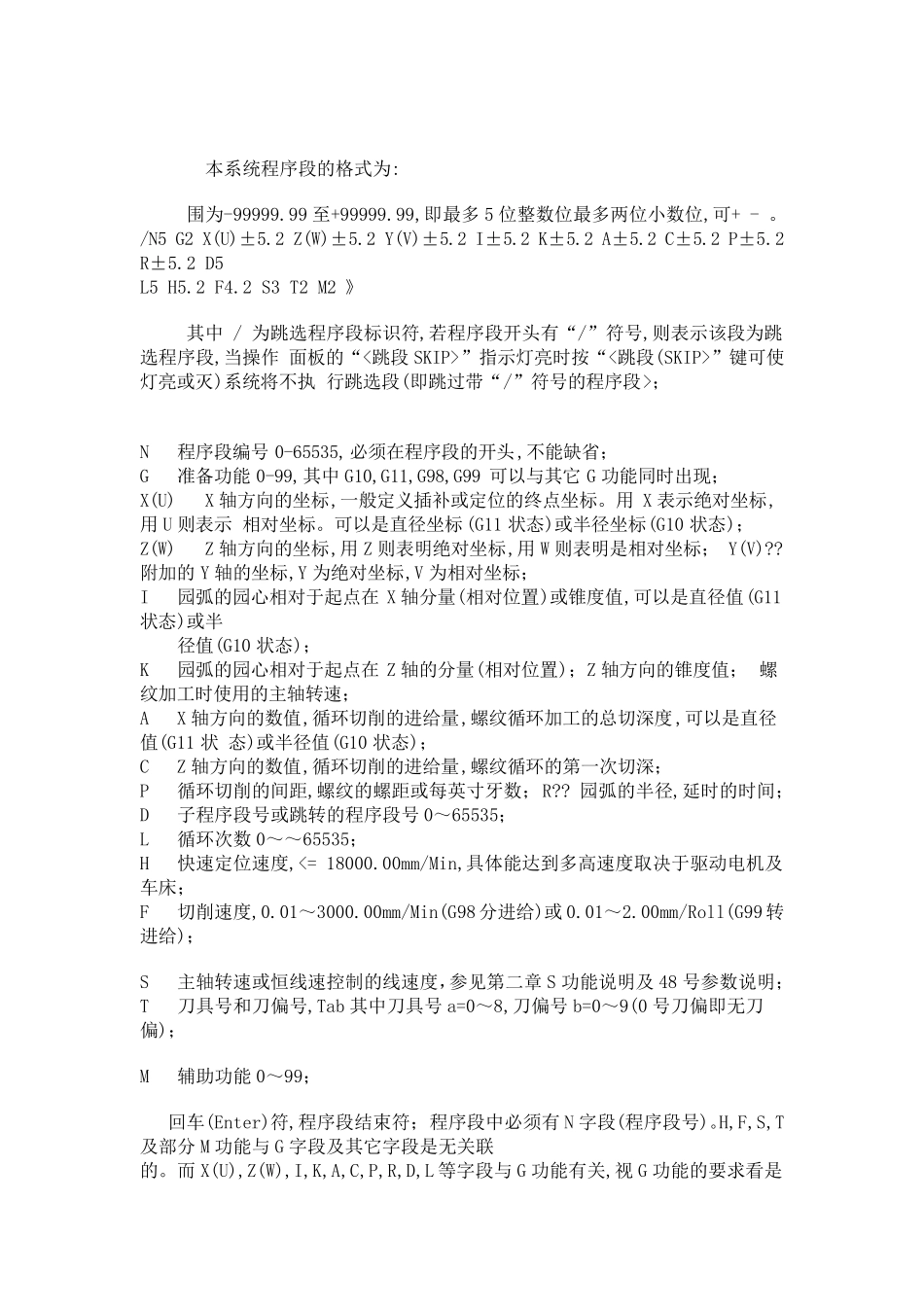

GSK928TA 车床数控系统 编程 １.８ 编程格式 工件加工程序是由若干个加工程序段组成的。每个加工程序段定义主轴转速S 功能,刀具 编号和偏置号T 功能, 辅助功能(M 功能)和快速定位/切削进给的准备功能(G 功能)等。每个程序 段由若干个字段组成,字段以一英文 字符开头后跟一数值,程序段必须以字段N 开头(程序段号) 然后是其它字段,最后以<回车Enter>符结尾。 举例: 加工程序P10(10 号加工程序): N10 G0 X30 Z10 》 段10,快速定位； N20 G1 W-50 F40 》 段20,直线插补(直线切削)； N30 G2 U-10 W-5 R10 》 段30,园弧插补； N40 G0 U60 W60 》 段40,快速定位； N50 G28 W0 M2 》 段50,回程序零点,程序结束； 其中N20,G1,X30,F40等称为字段,字段开头的字符表示字段的意义,后面的数值为字段的 取值。为了表达取值的范围,这里用N4 表示字段N 取值范围为4 位整数(0～9999)而X±5.2 取值范 本系统程序段的格式为: 围为-99999.99 至+99999.99,即最多5 位整数位最多两位小数位,可+ - 。 /N5 G2 X(U)±5.2 Z(W)±5.2 Y(V)±5.2 I±5.2 K±5.2 A±5.2 C±5.2 P±5.2 R±5.2 D5 L5 H5.2 F4.2 S3 T2 M2 》 其中 / 为跳选程序段标识符,若程序段开头有“/”符号,则表示该段为跳选程序段,当操作 面板的“<跳段SKIP>”指示灯亮时按“<跳段(SKIP>”键可使灯亮或灭)系统将不执 行跳选段(即跳过带“/”符号的程序段>； N 程序段编号 0-65535,必须在程序段的开头,不能缺省； G 准备功能 0-99,其中 G10,G11,G98,G99 可以与其它 G 功能同时出现； X(U) X 轴方向的坐标,一般定义插补或定位的终点坐标。用 X 表示绝对坐标,用 U 则表示 相对坐标。可以是直径坐标(G11 状态)或半径坐标(G10 状态)； Z(W) Z 轴方向的坐标,用 Z 则表明绝对坐标,用 W 则表明是相对坐标； Y(V)?? 附加的Y 轴的坐标,Y 为绝对坐标,V 为相对坐标； I 园弧的园心相对于起点在 X 轴分量(相对位置)或锥度值,可以是直径值(G11状态)或半 径值(G10 状态)； K 园弧的园心相对于起点在 Z 轴的分量(相对位置)；Z 轴方向的锥度值； 螺纹加工时使用的主轴转速； A X 轴方向的数值,循环切削的进给量,螺纹循环加工的总切深度,可以是直径值(G11 状 态)或半径值(G10 状态)； C Z 轴方向的数值,循环切削的进给量,螺纹循环的第一次切深； P 循环切削的间距,螺纹的螺距或每...
