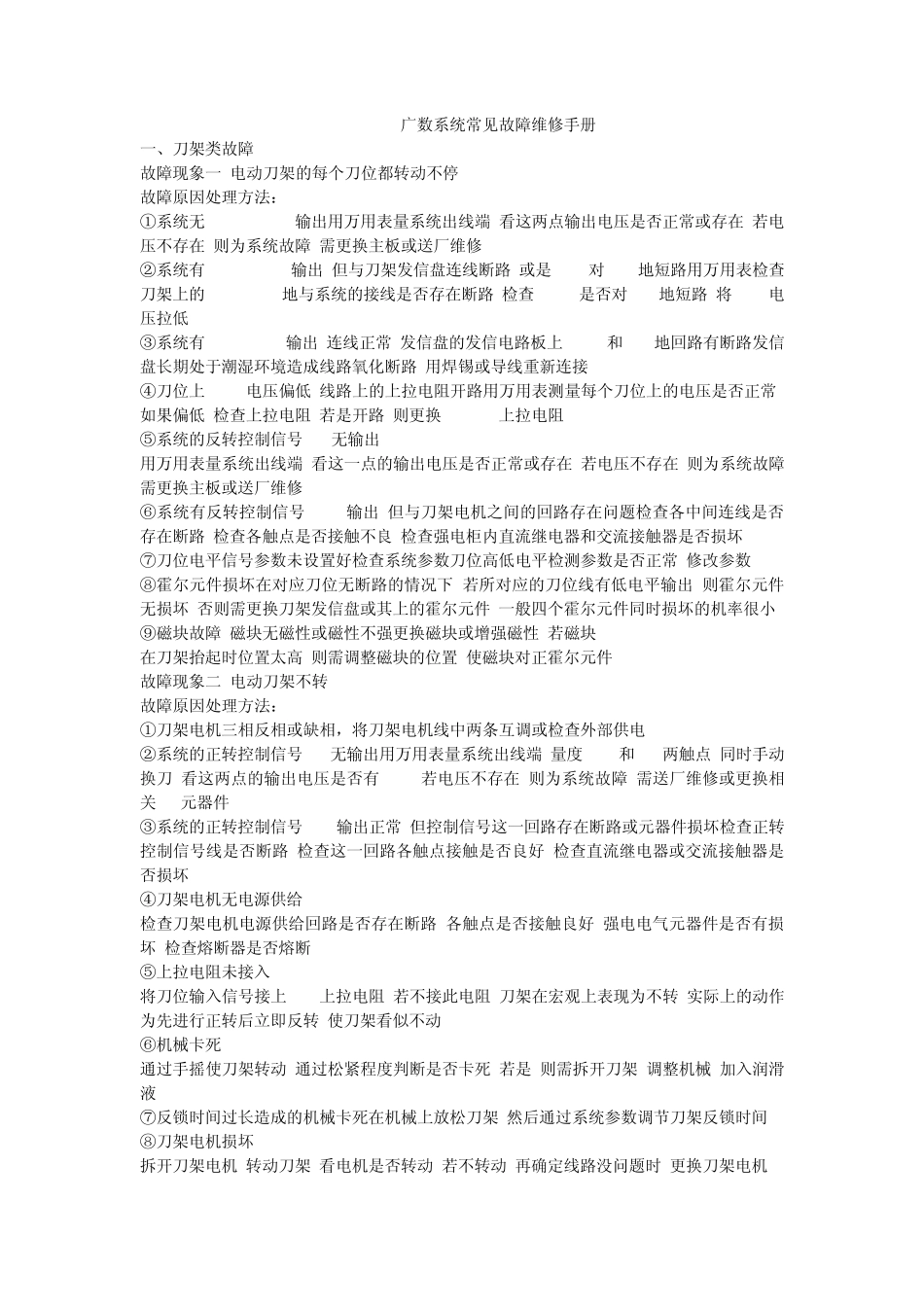

广数系统常见故障维修手册 一、刀架类故障 故障现象一:电动刀架的每个刀位都转动不停 故障原因处理方法： ①系统无 +24V; COM输出用万用表量系统出线端,看这两点输出电压是否正常或存在,若电压不存在,则为系统故障,需更换主板或送厂维修 ②系统有 +24V; COM输出,但与刀架发信盘连线断路;或是+24V对 COM地短路用万用表检查刀架上的 +24V,COM地与系统的接线是否存在断路;检查 +24V是否对 COM地短路,将+24V电压拉低 ③系统有 +24V; COM输出,连线正常,发信盘的发信电路板上 +24V和 COM地回路有断路发信盘长期处于潮湿环境造成线路氧化断路,用焊锡或导线重新连接 ④刀位上+24V电压偏低,线路上的上拉电阻开路用万用表测量每个刀位上的电压是否正常,如果偏低,检查上拉电阻,若是开路,则更换 1/4W2K上拉电阻 ⑤系统的反转控制信号 TL-无输出 用万用表量系统出线端,看这一点的输出电压是否正常或存在,若电压不存在,则为系统故障,需更换主板或送厂维修 ⑥系统有反转控制信号 TL- 输出,但与刀架电机之间的回路存在问题检查各中间连线是否存在断路,检查各触点是否接触不良,检查强电柜内直流继电器和交流接触器是否损坏 ⑦刀位电平信号参数未设置好检查系统参数刀位高低电平检测参数是否正常,修改参数 ⑧霍尔元件损坏在对应刀位无断路的情况下,若所对应的刀位线有低电平输出,则霍尔元件无损坏,否则需更换刀架发信盘或其上的霍尔元件.一般四个霍尔元件同时损坏的机率很小 ⑨磁块故障,磁块无磁性或磁性不强更换磁块或增强磁性,若磁块 在刀架抬起时位置太高,则需调整磁块的位置,使磁块对正霍尔元件 故障现象二:电动刀架不转 故障原因处理方法： ①刀架电机三相反相或缺相，将刀架电机线中两条互调或检查外部供电 ②系统的正转控制信号 TL+无输出用万用表量系统出线端,量度+24V和 TL+两触点,同时手动换刀,看这两点的输出电压是否有+24V,若电压不存在,则为系统故障,需送厂维修或更换相关 IC元器件 ③系统的正转控制信号 TL +输出正常,但控制信号这一回路存在断路或元器件损坏检查正转控制信号线是否断路,检查这一回路各触点接触是否良好;检查直流继电器或交流接触器是否损坏 ④刀架电机无电源供给 检查刀架电机电源供给回路是否存在断路,各触点是否接触良好,强电电气元器件是否有损坏;检查熔断器是否熔断 ⑤上拉电阻未接入 将刀位输入信号接上 2K上拉电阻,若不接此电阻,刀架在宏观上表现为不转,实际上的动作为先进行正转...
