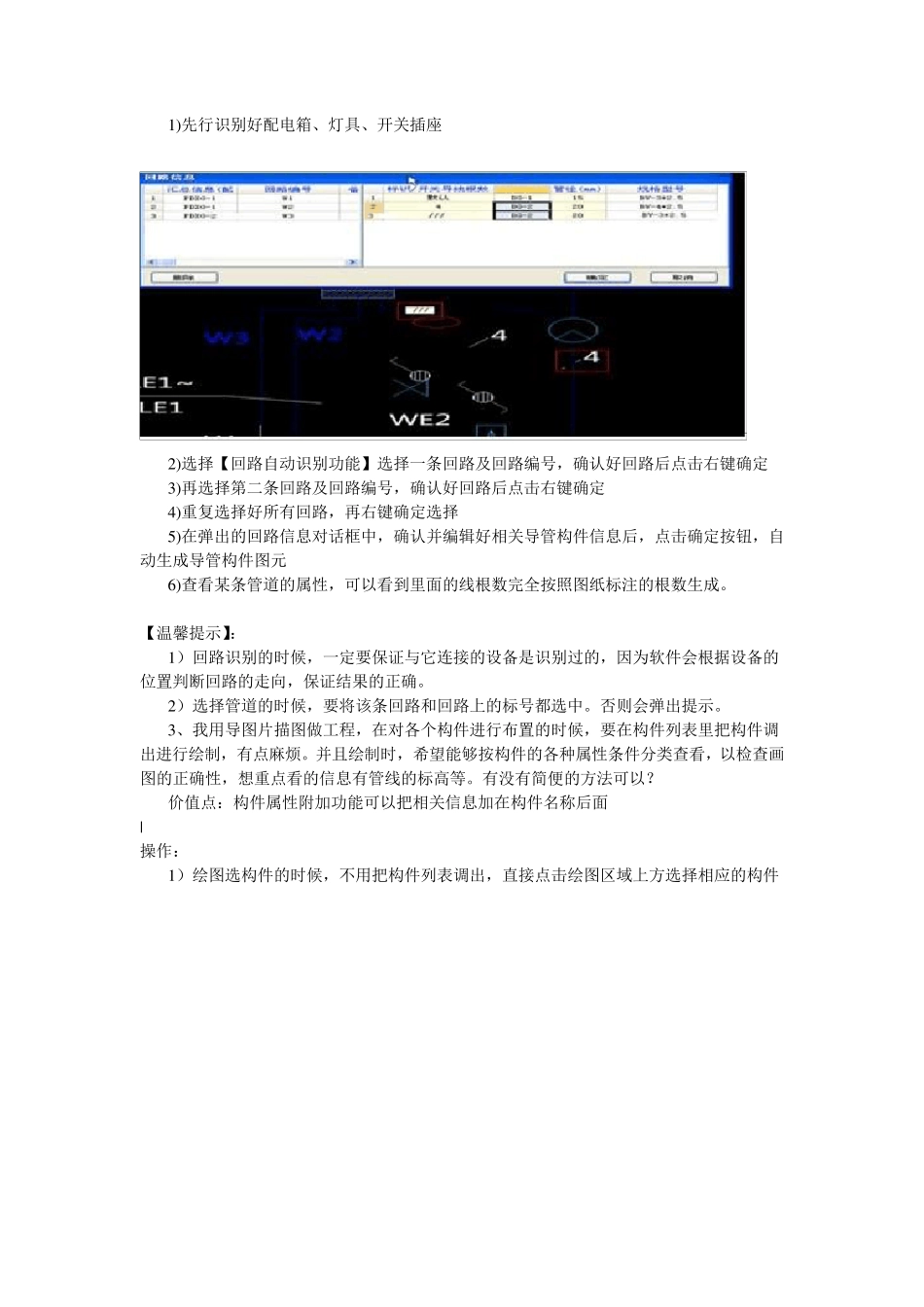

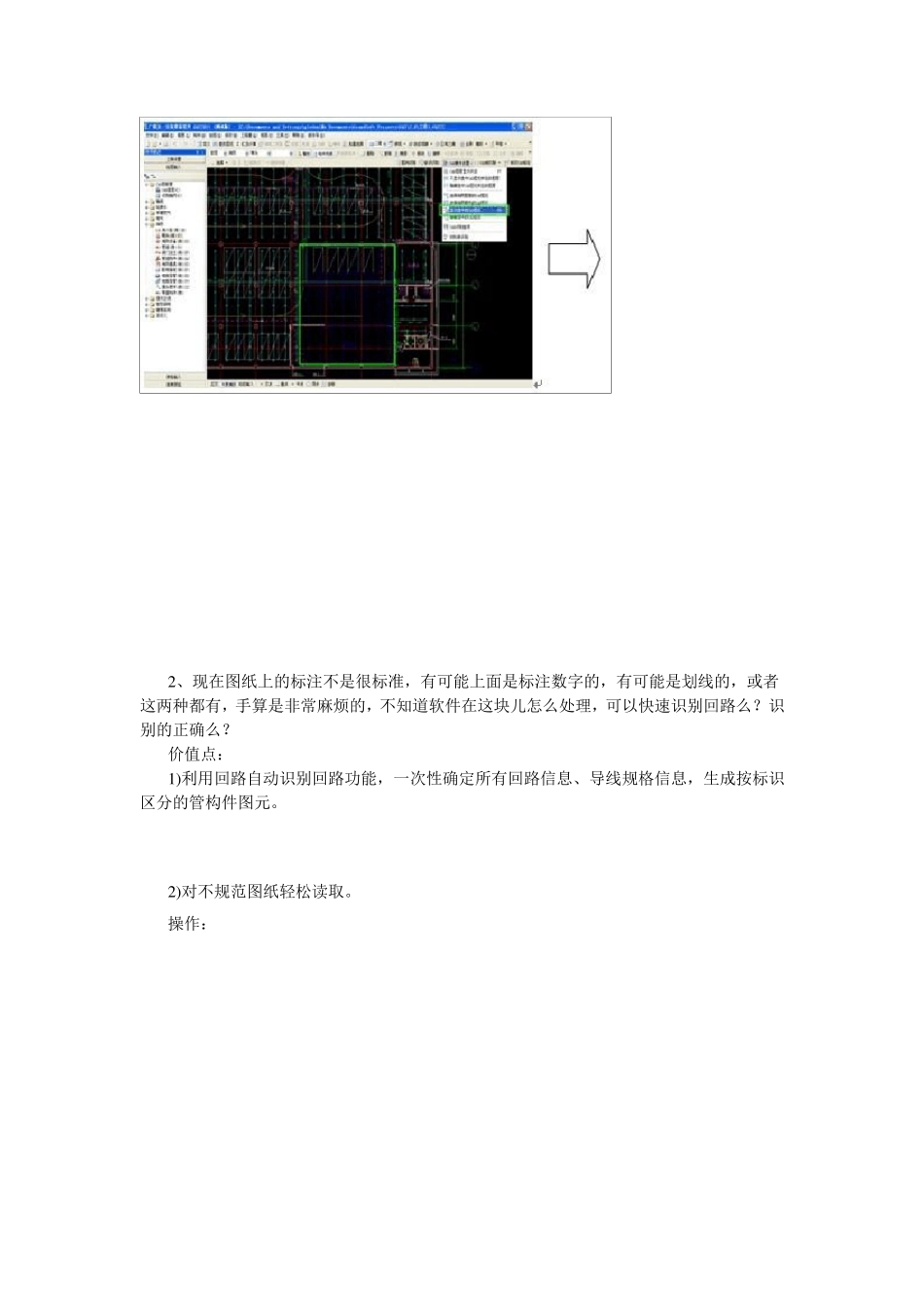

广联达安装算量GQ I2011 使用技巧 广联达安装算量软件自2010 年起开始在全国推广，短短的一年就迅速得到了用户的普遍认可，目前相当一部分的安装预算人员已成功应用这套软件。目前大家正处在手工向软件的过度阶段，相信软件最终必将会取代手工，在造价行业内刮起安装软件算量的应用风暴。 GQ I2011 本着“智能”和“全面”的原则,旨在解决安装造价过程中的各种痛点，让大家从繁重的手工算量中解脱出来。现在通过一些实例操作，把软件的功能与实际使用中操作的技巧结合起来。 1、在进行设备数量统计时，CAD 图上有大量的设备图例相同，但由于所处区域不同其实这些设备并不相同，以消防专业的喷头为例：有的地方有吊顶，有的地方没有吊顶，在套用定额时这两类喷头是要进行区分、分别套取。我们识别时，希望能够在识别设备之前进行区域划分，只识别区域内的CAD 图元，可以实现吗么？ 价值点：可以自由选择区域，框选，折线选择都支持 操作： 1）点选【CAD 操作设置】下面【显示选中的CAD 图元】，然后把需要区域划分的部分选择出来。可以直接用鼠标框选，也支持 在工具栏里使用画折线选择，在房间是不规则形状时，这个功能非常实用； 2）点鼠标右键，刚才选择的区域就立刻呈现了； 3）这时再用【图例识别】对当前呈现出来的区域进行识别，即只识别当前的喷头。 用到【显示选中的CAD 图元】的功能，可以实现对多种规格的喷淋头进行识别，计算准确，方便套做法。 4）【隐藏选中的ＣＡＤ图元】和上述功能相反，跟据做工程的具体情况和我们的操作习惯选择。 2 、现在图纸上的标注不是很标准，有可能上面是标注数字的，有可能是划线的，或者这两种都有，手算是非常麻烦的，不知道软件在这块儿怎么处理，可以快速识别回路么？识别的正确么？ 价值点： 1 )利用回路自动识别回路功能，一次性确定所有回路信息、导线规格信息，生成按标识区分的管构件图元。 2 )对不规范图纸轻松读取。 操作： 1)先行识别好配电箱、灯具、开关插座 2)选择【回路自动识别功能】选择一条回路及回路编号，确认好回路后点击右键确定 3)再选择第二条回路及回路编号，确认好回路后点击右键确定 4)重复选择好所有回路，再右键确定选择 5)在弹出的回路信息对话框中，确认并编辑好相关导管构件信息后，点击确定按钮，自动生成导管构件图元 6)查看某条管道的属性，可以看到里面的线根数完全按照图纸标注的根数生成。 【温馨提示】： 1）回路识别的时...
