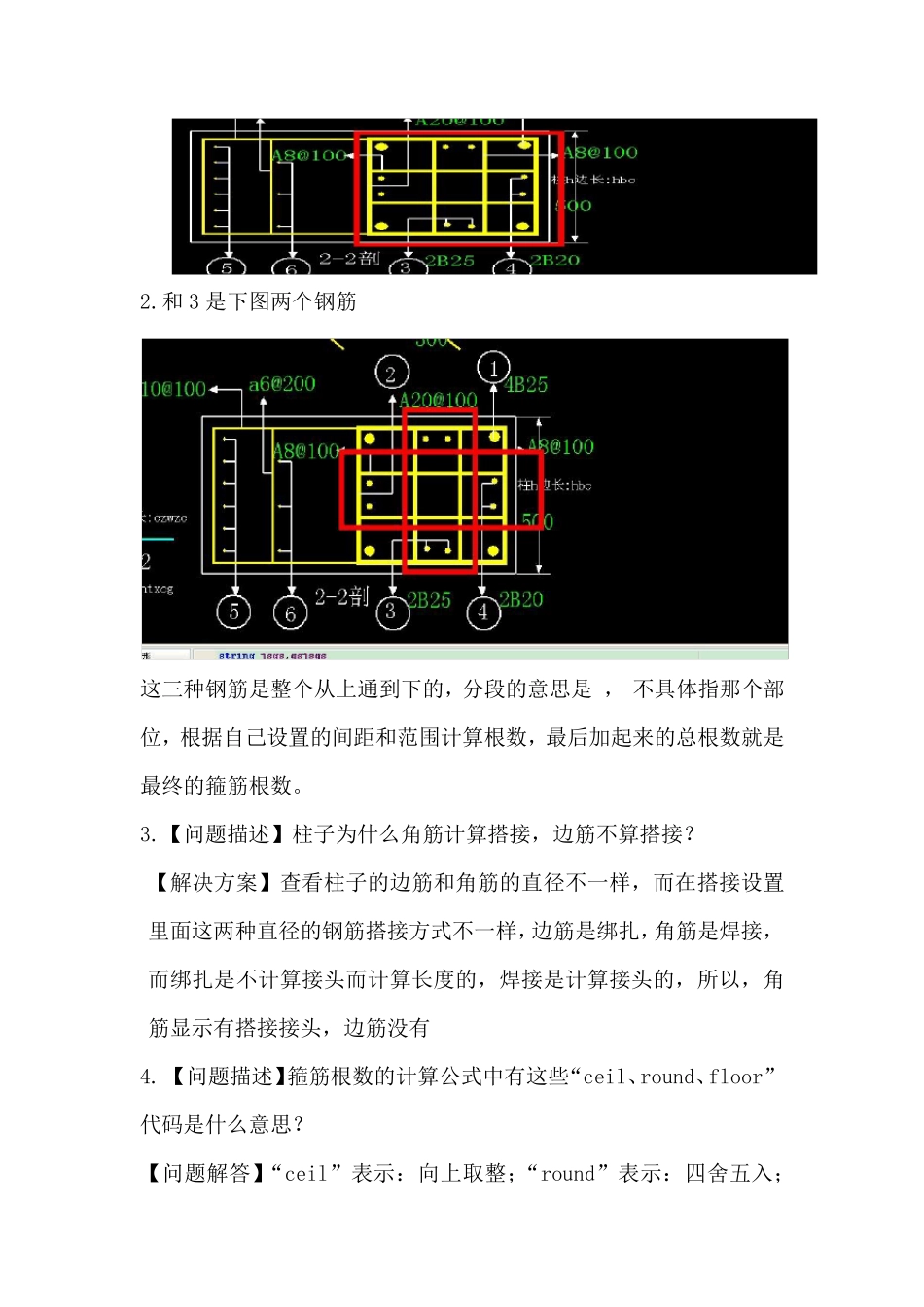

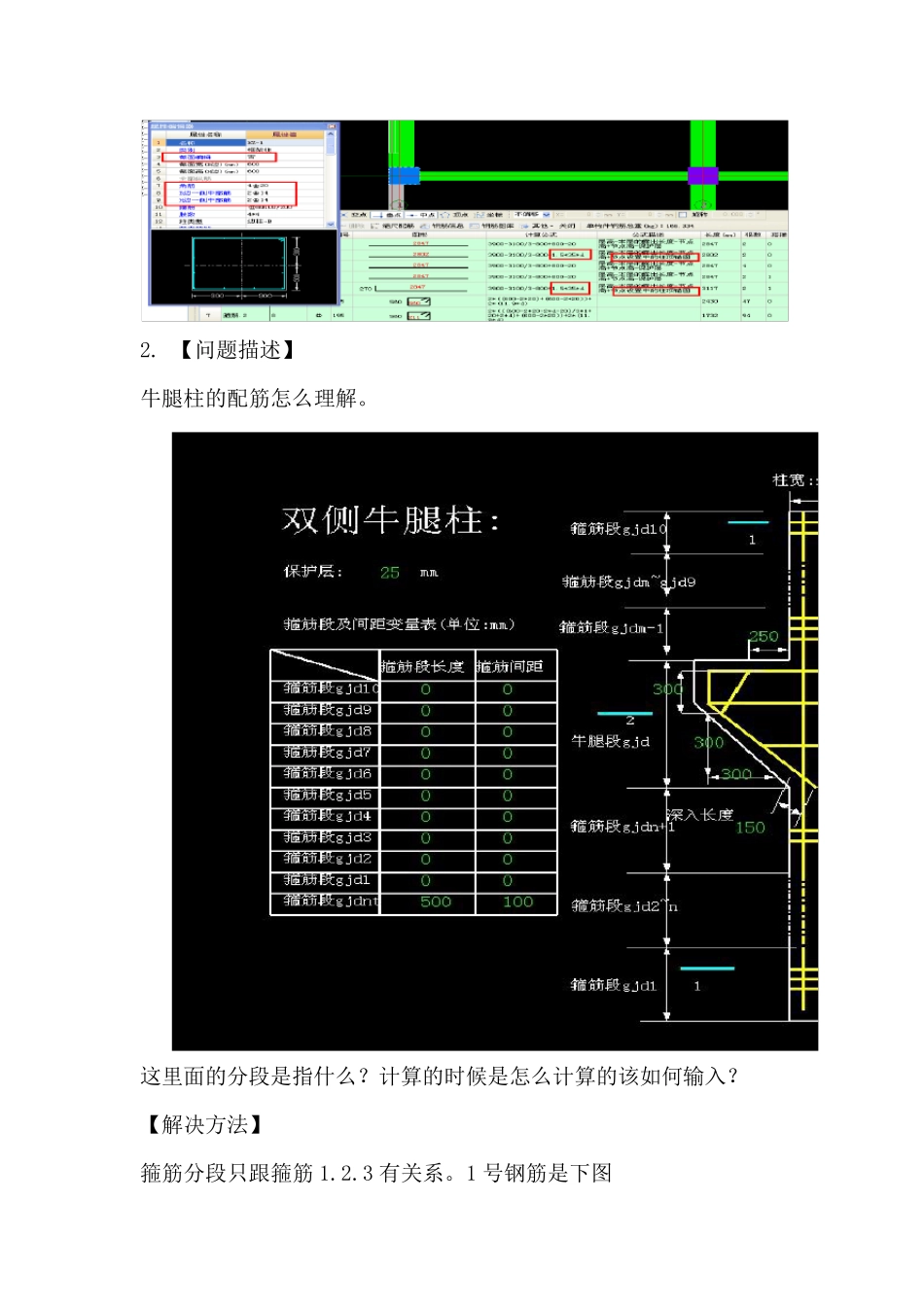

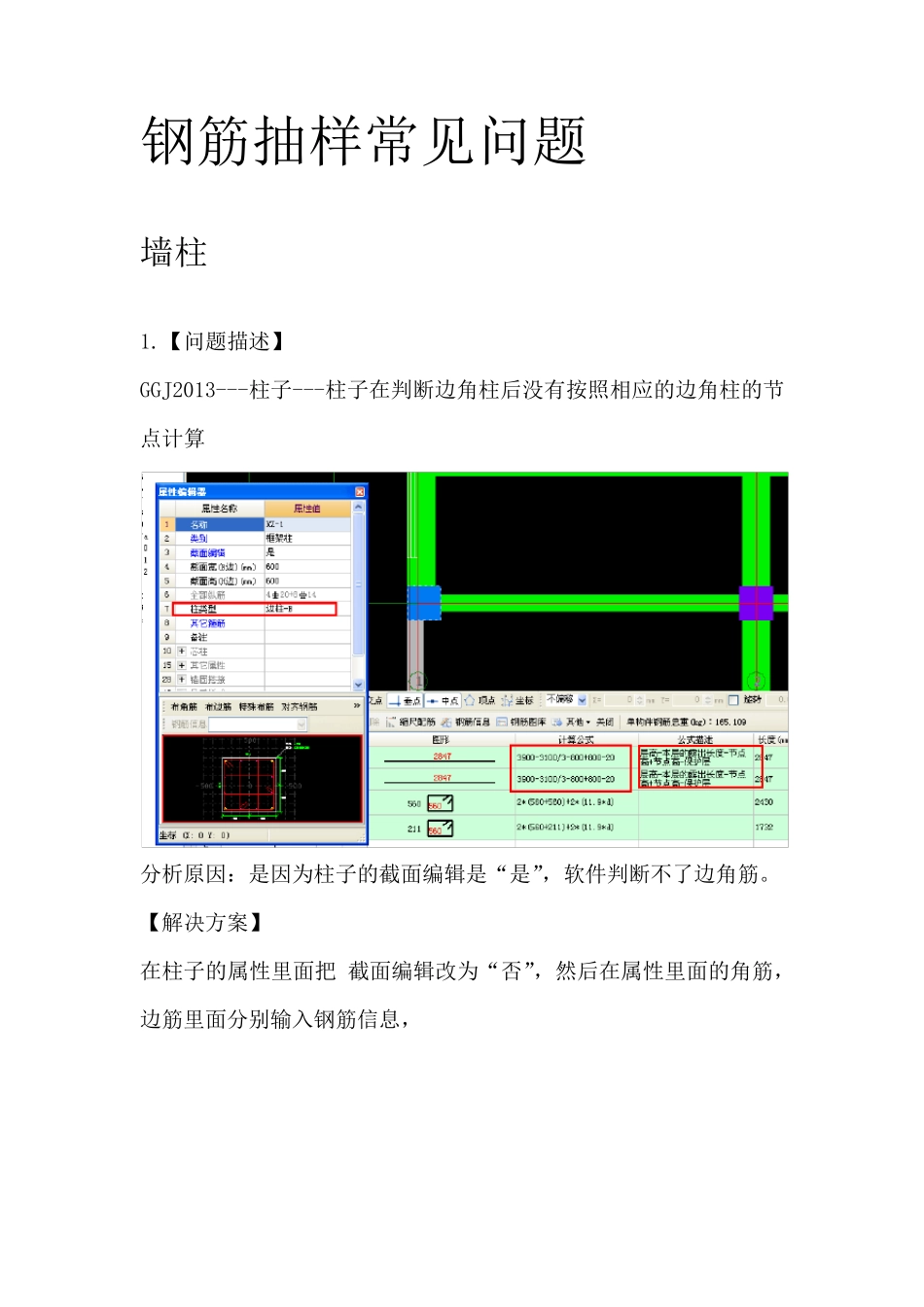

钢筋抽样常见问题 墙柱 1.【问题描述】 GGJ2013---柱子---柱子在判断边角柱后没有按照相应的边角柱的节点计算 分析原因:是因为柱子的截面编辑是“是”,软件判断不了边角筋。 【解决方案】 在柱子的属性里面把 截面编辑改为“否”,然后在属性里面的角筋,边筋里面分别输入钢筋信息, 2. 【问题描述】 牛腿柱的配筋怎么理解。 这里面的分段是指什么?计算的时候是怎么计算的该如何输入? 【解决方法】 箍筋分段只跟箍筋1.2.3 有关系。1 号钢筋是下图 2.和3 是下图两个钢筋 这三种钢筋是整个从上通到下的,分段的意思是 , 不具体指那个部位,根据自己设置的间距和范围计算根数,最后加起来的总根数就是最终的箍筋根数。 3.【问题描述】柱子为什么角筋计算搭接,边筋不算搭接? 【解决方案】查看柱子的边筋和角筋的直径不一样,而在搭接设置里面这两种直径的钢筋搭接方式不一样,边筋是绑扎,角筋是焊接,而绑扎是不计算接头而计算长度的,焊接是计算接头的,所以,角筋显示有搭接接头,边筋没有 4. 【问题描述】箍筋根数的计算公式中有这些“ceil、round、floor”代码是什么意思? 【问题解答】“ceil”表示:向上取整;“round”表示:四舍五入;“floor”表示:向下取整。这是由于我们在个数计算设置中选择了相应的“向上取整+1”、“四舍五入+1”、“向下取整+1” 5.【问题描述】柱子在基础层定义的时候底标高定义到独立基础的顶面还是底面? 【问题解决】:经过测试可以看出柱子的底标高定义到基础底还是基础顶对于柱子的量是没有任何影响的 6. 【问题描述】客户工程中的所有剪力墙垂直钢筋的搭接都是 300,剪力墙的钢筋信息是⑵A6@200,一级钢筋搭接为 26,编辑钢筋中计算描述不能理解是怎么考虑的? 【分析原因】搭接长度=Lae=26*6=152,而平法中规定,搭接长度不得小于300. 【处理方法】具体计算依据参见注:03G101-1 第34 页,规定,搭接长度不得小于300.所以客户的工程中搭接长度都是300。 7 . 【问题描述】过梁和剪力墙单对齐时提示对齐后不合法 【原因分析】用户工程中过梁和剪力墙的位置还有其他的构件,单对齐时显示的是线框,线条比较多,可能选择的是其他构件,所以会提示 【处理方法】按 F12,只将剪力墙和过梁打对勾再操作就可以了 8.【问题描述】5~30 层为标准层,将 5 层的暗柱复制到 6~30 层,汇总计算后,6 层的QZ-8 和 22 层同一位置的QZ-8 的钢筋量不一样 【原因分...
