广联达操作规范及注意事项(经验总结)

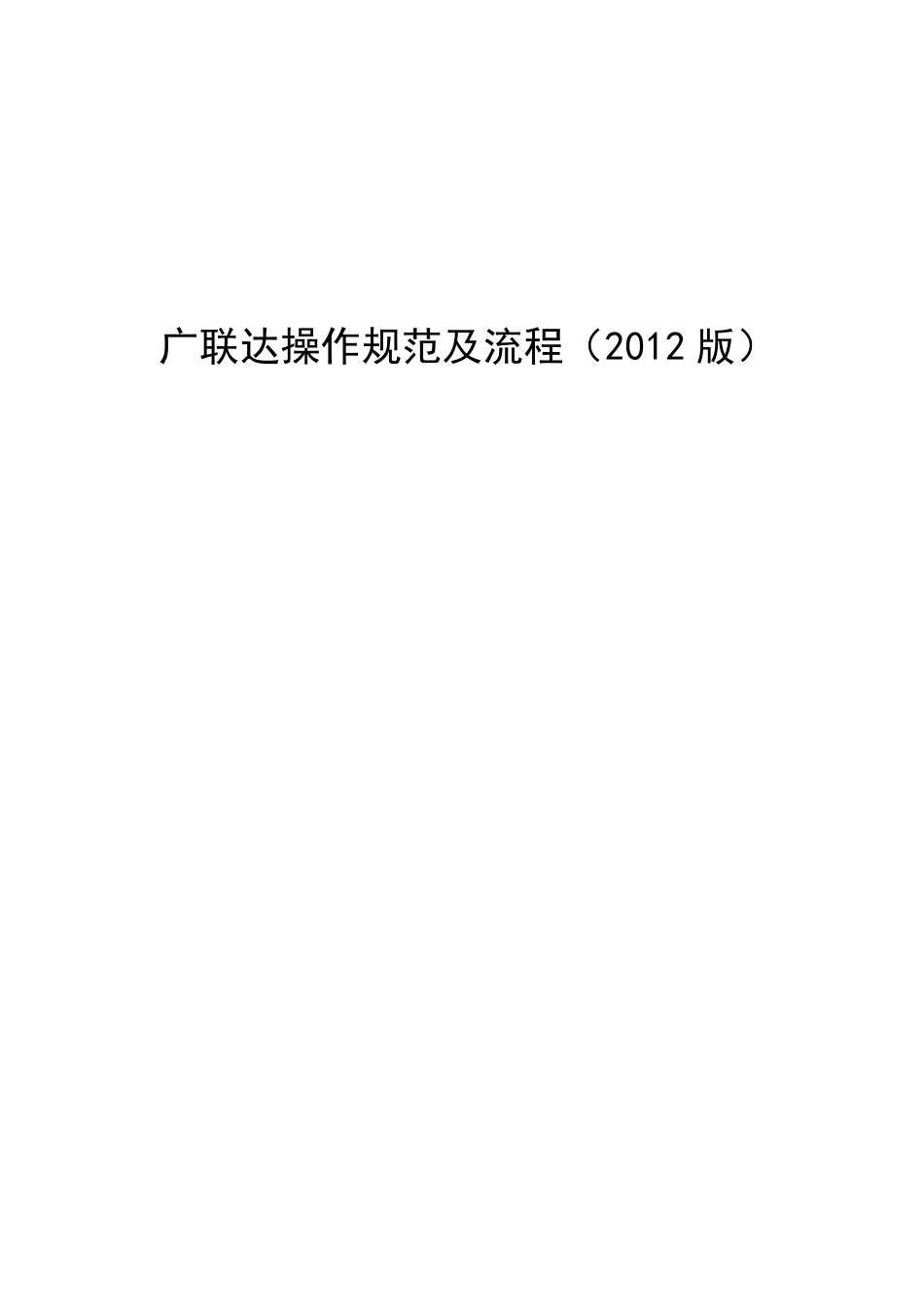

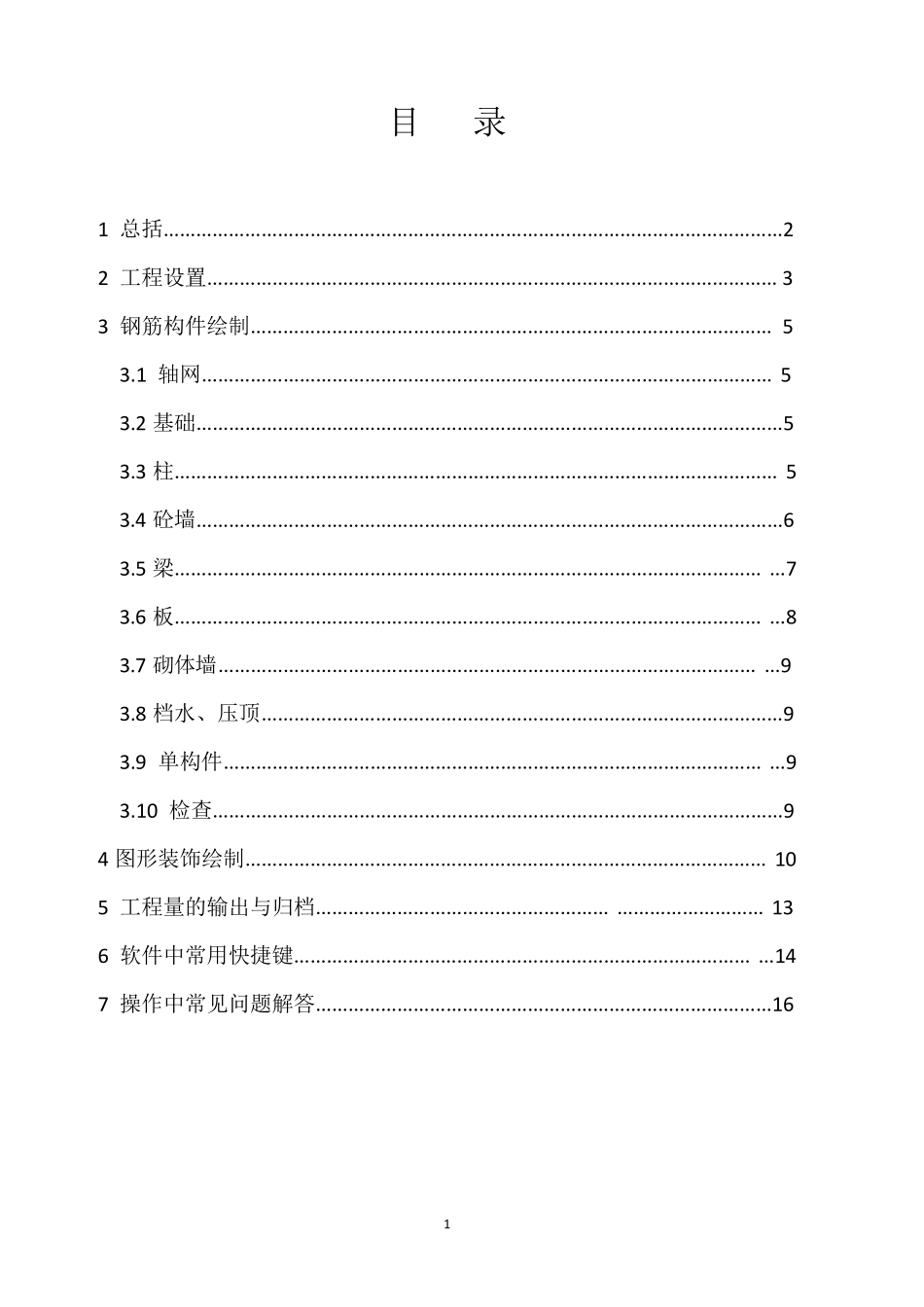

广联达操作规范及流程（2012 版） 1 目 录 1 总括……………………………………………………………………………………………………2 2 工程设置…………………………………………………………………………………………… 3 3 钢筋构件绘制…………………………………………………………………………………… 5 3.1 轴网…………………………………………………………………………………………… 5 3.2 基础………………………………………………………………………………………………5 3.3 柱………………………………………………………………………………………………… 5 3.4 砼墙………………………………………………………………………………………………6 3.5 梁……………………………………………………………………………………………… …7 3.6 板……………………………………………………………………………………………… …8 3.7 砌体墙……………………………………………………………………………………… …9 3.8 档水、压顶……………………………………………………………………………………9 3.9 单构件……………………………………………………………………………………… …9 3.10 检查……………………………………………………………………………………………9 4 图形装饰绘制…………………………………………………………………………………… 10 5 工程量的输出与归档……………………………………………… ……………………… 13 6 软件中常用快捷键………………………………………………………………………… …14 7 操作中常见问题解答…………………………………………………………………………16 2 1 总 括 1.1 软件使用整体流程 1.2 针对不同的结构类型，应采用不同的绘制顺序，对不同结构类型，推荐的绘制流程如下： 剪力墙结构：剪力墙→门窗洞→暗柱/端柱→暗梁/连梁； 框架结构：柱→梁→板； 框剪结构：柱→剪力墙板块→梁→板→砌体墙板块； 砖混结构：砖墙→门窗洞→构造柱→圈梁。 1.3 根据结构的不同部位，推荐使用的绘制流程为：首层→地上→地下→基础。 3 2 工程设置 2.1 工程名称栏中“计算规则”必须先根据设计图说明明确 03G 还是11G，因目前广联达建图后 11G 与 03G 之间不能互相切换，故第一步应准确设置。 2.2...
