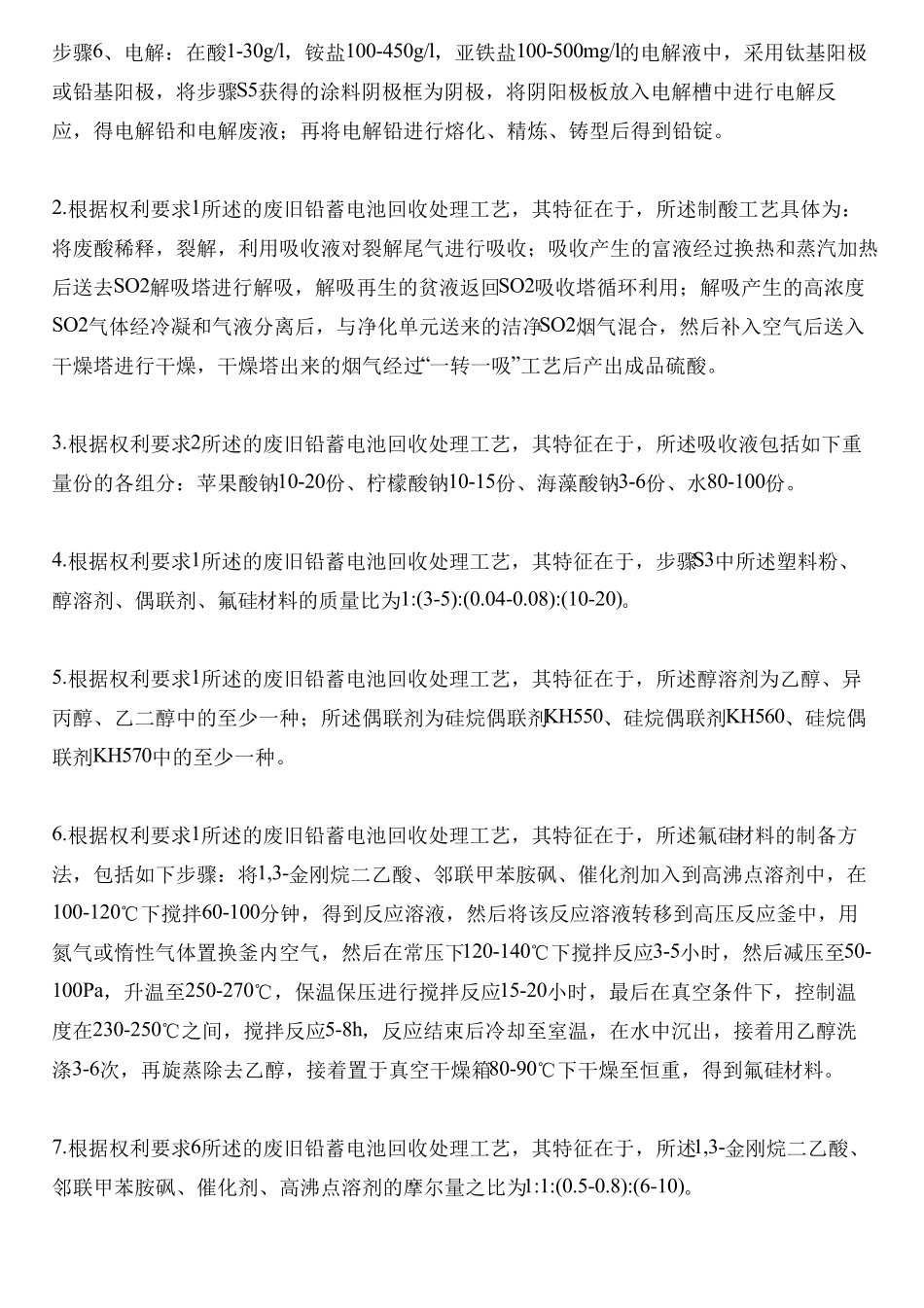

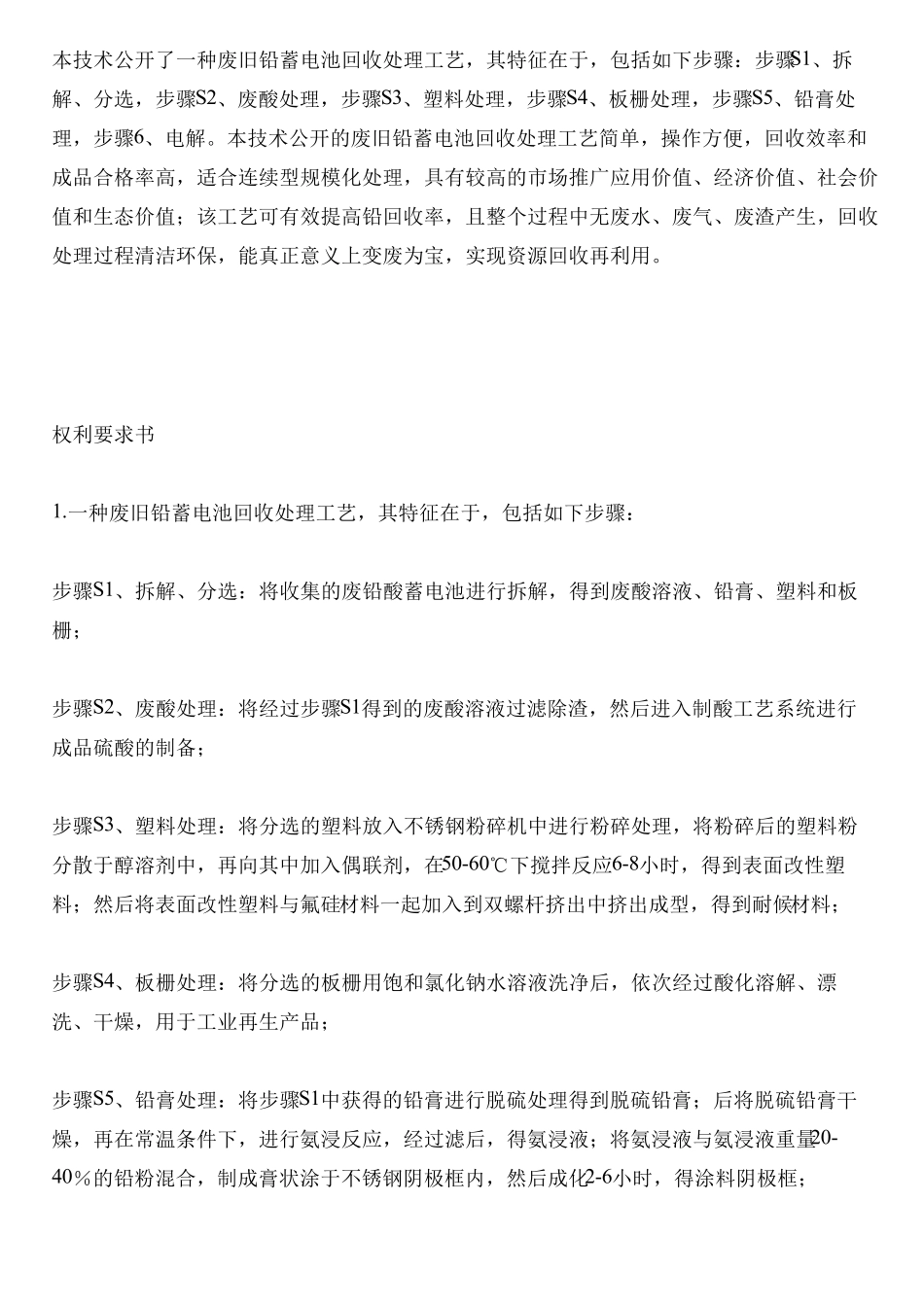

本技术公开了一种废旧铅蓄电池回收处理工艺，其特征在于，包括如下步骤：步骤S1、拆解、分选，步骤S2、废酸处理，步骤S3、塑料处理，步骤S4、板栅处理，步骤S5、铅膏处理，步骤6、电解。本技术公开的废旧铅蓄电池回收处理工艺简单，操作方便，回收效率和成品合格率高，适合连续型规模化处理，具有较高的市场推广应用价值、经济价值、社会价值和生态价值；该工艺可有效提高铅回收率，且整个过程中无废水、废气、废渣产生，回收处理过程清洁环保，能真正意义上变废为宝，实现资源回收再利用。权利要求书1.一种废旧铅蓄电池回收处理工艺，其特征在于，包括如下步骤：步骤S1、拆解、分选：将收集的废铅酸蓄电池进行拆解，得到废酸溶液、铅膏、塑料和板栅；步骤S2、废酸处理：将经过步骤S1得到的废酸溶液过滤除渣，然后进入制酸工艺系统进行成品硫酸的制备；步骤S3、塑料处理：将分选的塑料放入不锈钢粉碎机中进行粉碎处理，将粉碎后的塑料粉分散于醇溶剂中，再向其中加入偶联剂，在50-60℃下搅拌反应6-8小时，得到表面改性塑料；然后将表面改性塑料与氟硅材料一起加入到双螺杆挤出中挤出成型，得到耐候材料；步骤S4、板栅处理：将分选的板栅用饱和氯化钠水溶液洗净后，依次经过酸化溶解、漂洗、干燥，用于工业再生产品；步骤S5、铅膏处理：将步骤S1中获得的铅膏进行脱硫处理得到脱硫铅膏；后将脱硫铅膏干燥，再在常温条件下，进行氨浸反应，经过滤后，得氨浸液；将氨浸液与氨浸液重量20-40％的铅粉混合，制成膏状涂于不锈钢阴极框内，然后成化2-6小时，得涂料阴极框；步 骤 6、 电 解 ： 在 酸 1-30g/l， 铵 盐 100-450g/l， 亚 铁 盐 100-500mg/l的 电 解 液 中 ， 采 用 钛 基 阳 极或 铅 基 阳 极 ， 将 步 骤 S5获 得 的 涂 料 阴 极 框 为 阴 极 ， 将 阴 阳 极 板 放 入 电 解 槽 中 进 行 电 解 反应 ， 得 电 解 铅 和 电 解 废 液 ； 再 将 电 解 铅 进 行 熔 化 、 精 炼 、 铸 型 后 得 到 铅 锭 。2.根 据 权 利 要 求 1所 述 的 废 旧 铅 蓄 电 池 回 收 处 理 工 艺 ， 其 特 征 在 于 ， 所 述 制 酸 工 艺 具 体 为 ：将 废 酸 稀 释 ， 裂 解 ， 利 用 吸 收 液 对 裂 解 尾 气 进 行 吸 收 ； 吸 收 产 生 的 富 液 经 过 换 热 和 蒸 汽 加 热后 送...
