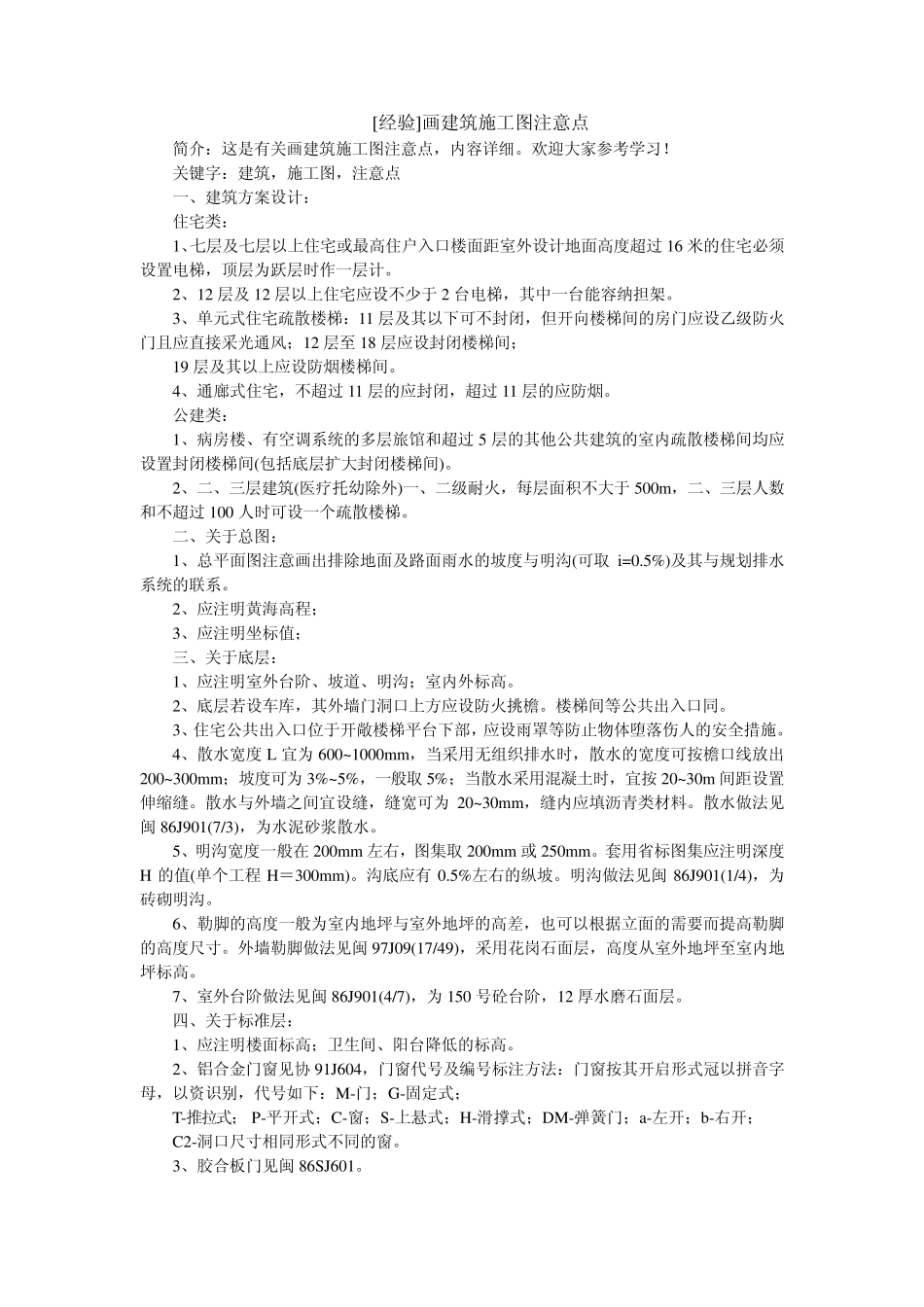

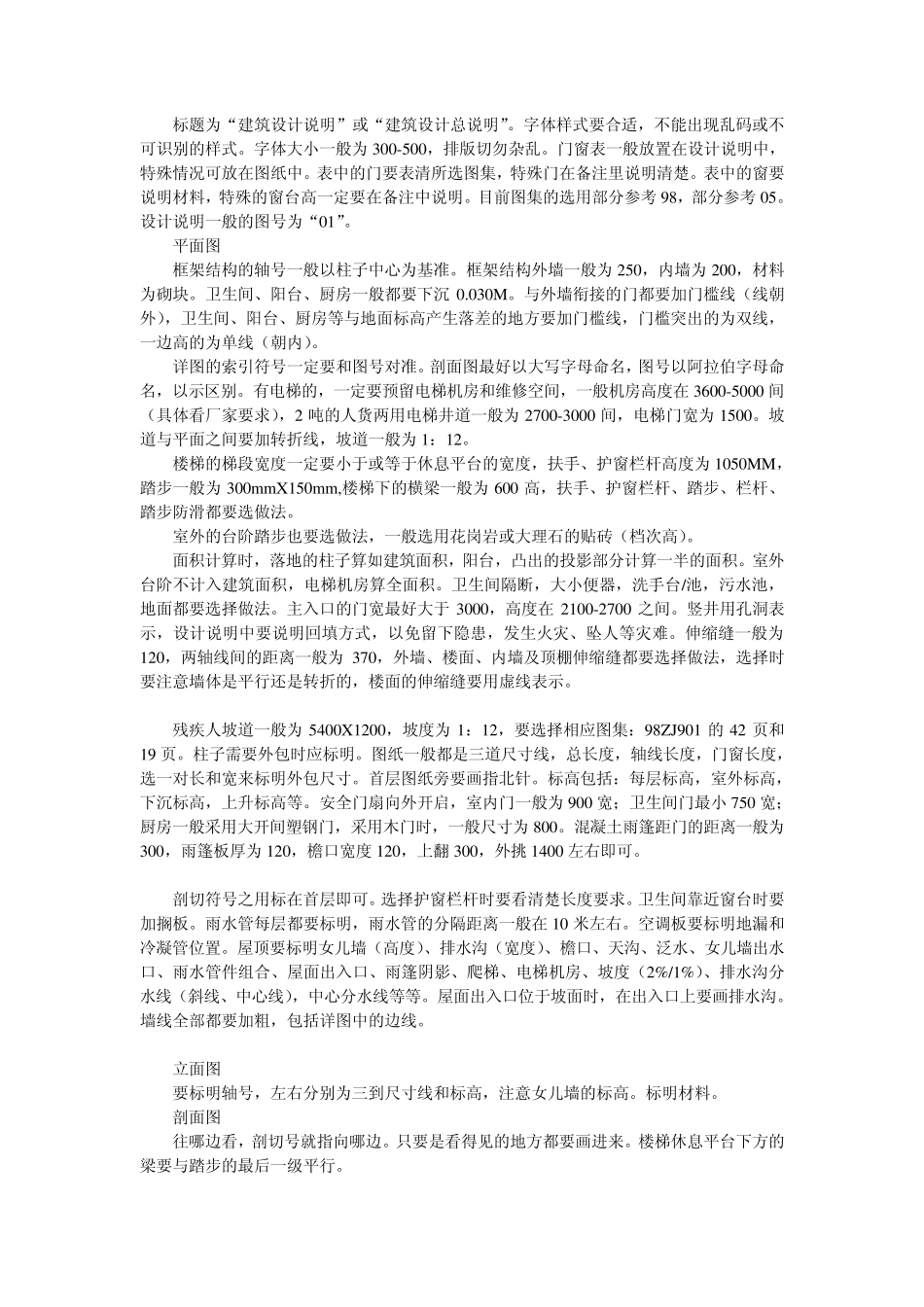

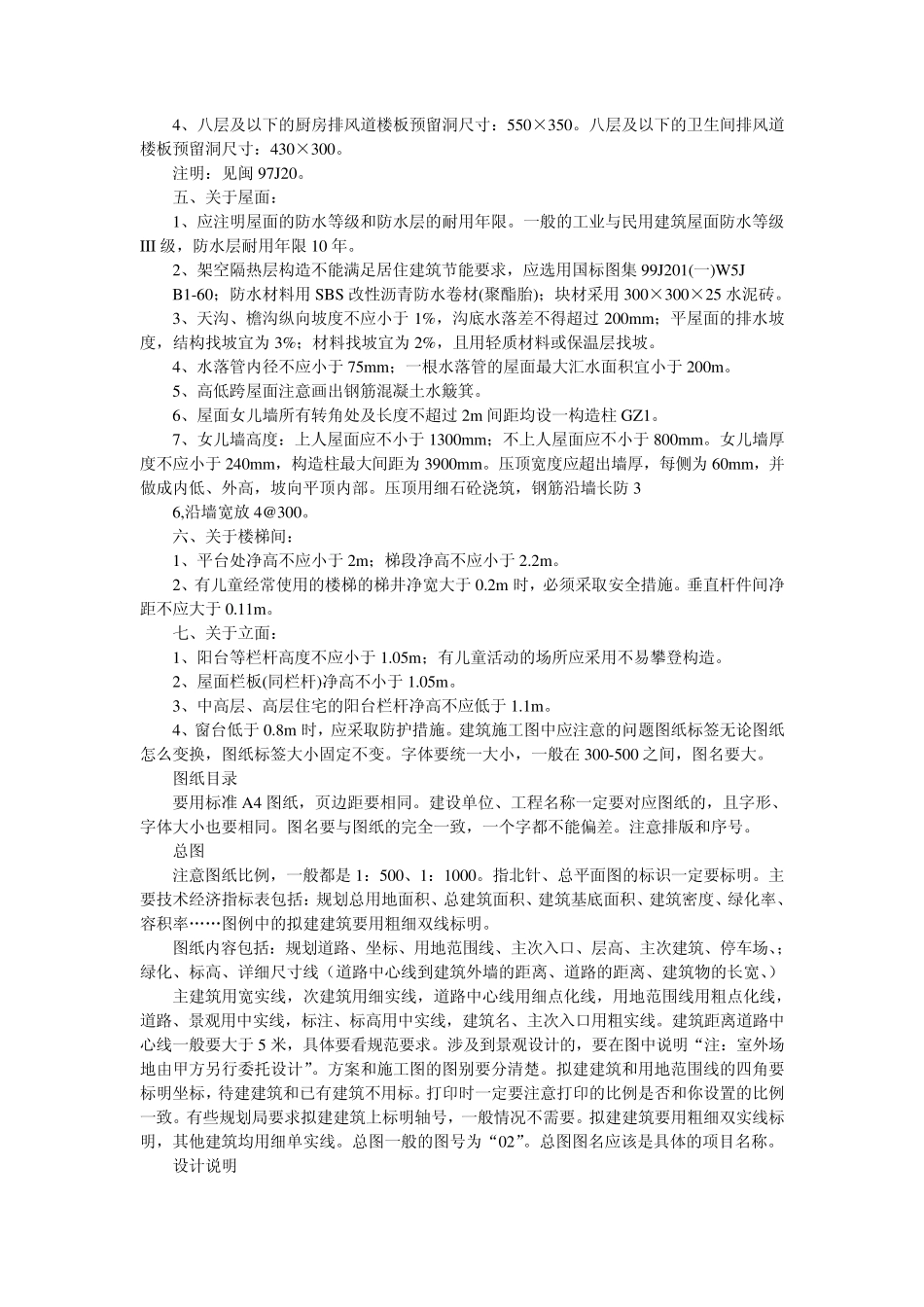

[经验]画建筑施工图注意点 简介：这是有关画建筑施工图注意点，内容详细。欢迎大家参考学习！ 关键字：建筑，施工图，注意点 一、建筑方案设计： 住宅类： 1、七层及七层以上住宅或最高住户入口楼面距室外设计地面高度超过 16 米的住宅必须设置电梯，顶层为跃层时作一层计。 2、12 层及 12 层以上住宅应设不少于 2 台电梯，其中一台能容纳担架。 3、单元式住宅疏散楼梯：11 层及其以下可不封闭，但开向楼梯间的房门应设乙级防火门且应直接采光通风；12 层至 18 层应设封闭楼梯间； 19 层及其以上应设防烟楼梯间。 4、通廊式住宅，不超过 11 层的应封闭，超过 11 层的应防烟。 公建类： 1、病房楼、有空调系统的多层旅馆和超过 5 层的其他公共建筑的室内疏散楼梯间均应设置封闭楼梯间(包括底层扩大封闭楼梯间)。 2、二、三层建筑(医疗托幼除外)一、二级耐火，每层面积不大于 500m，二、三层人数和不超过 100 人时可设一个疏散楼梯。 二、关于总图： 1、总平面图注意画出排除地面及路面雨水的坡度与明沟(可取 i=0.5%)及其与规划排水系统的联系。 2、应注明黄海高程； 3、应注明坐标值； 三、关于底层： 1、应注明室外台阶、坡道、明沟；室内外标高。 2、底层若设车库，其外墙门洞口上方应设防火挑檐。楼梯间等公共出入口同。 3、住宅公共出入口位于开敞楼梯平台下部，应设雨罩等防止物体堕落伤人的安全措施。 4、散水宽度 L 宜为 600~1000mm，当采用无组织排水时，散水的宽度可按檐口线放出200~300mm；坡度可为 3%~5%，一般取 5%；当散水采用混凝土时，宜按 20~30m 间距设置伸缩缝。散水与外墙之间宜设缝，缝宽可为 20~30mm，缝内应填沥青类材料。散水做法见闽 86J901(7/3)，为水泥砂浆散水。 5、明沟宽度一般在 200mm 左右，图集取 200mm 或 250mm。套用省标图集应注明深度H 的值(单个工程 H＝300mm)。沟底应有0.5%左右的纵坡。明沟做法见闽 86J901(1/4)，为砖砌明沟。 6、勒脚的高度一般为室内地坪与室外地坪的高差，也可以根据立面的需要而提高勒脚的高度尺寸。外墙勒脚做法见闽 97J09(17/49)，采用花岗石面层，高度从室外地坪至室内地坪标高。 7、室外台阶做法见闽 86J901(4/7)，为 150 号砼台阶，12 厚水磨石面层。 四、关于标准层： 1、应注明楼面标高；卫生间、阳台降低的标高。 2、铝合金门窗见协 91J604，门窗代号及编号标注方法：门窗按其开启形式冠以拼音字母，...
