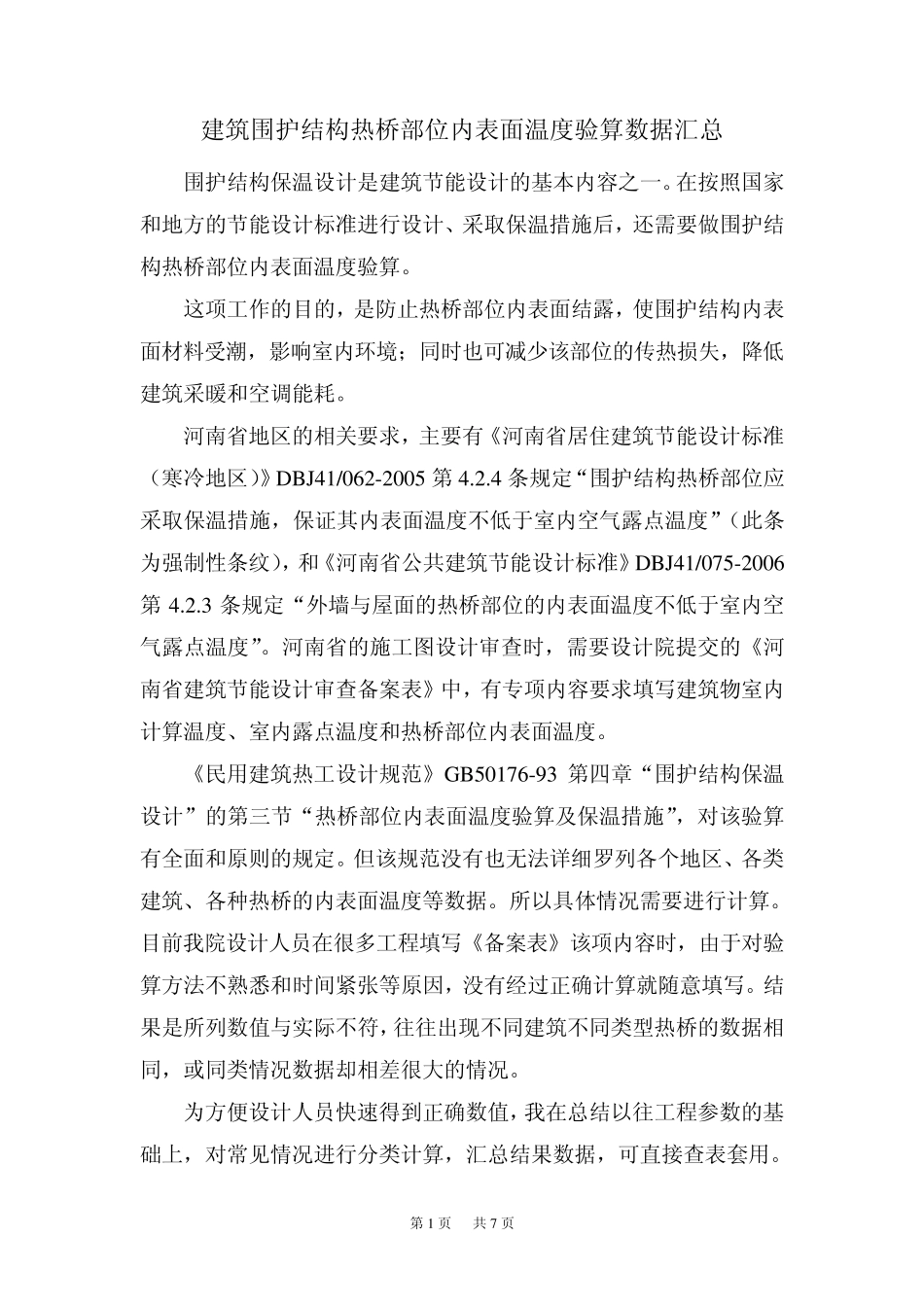

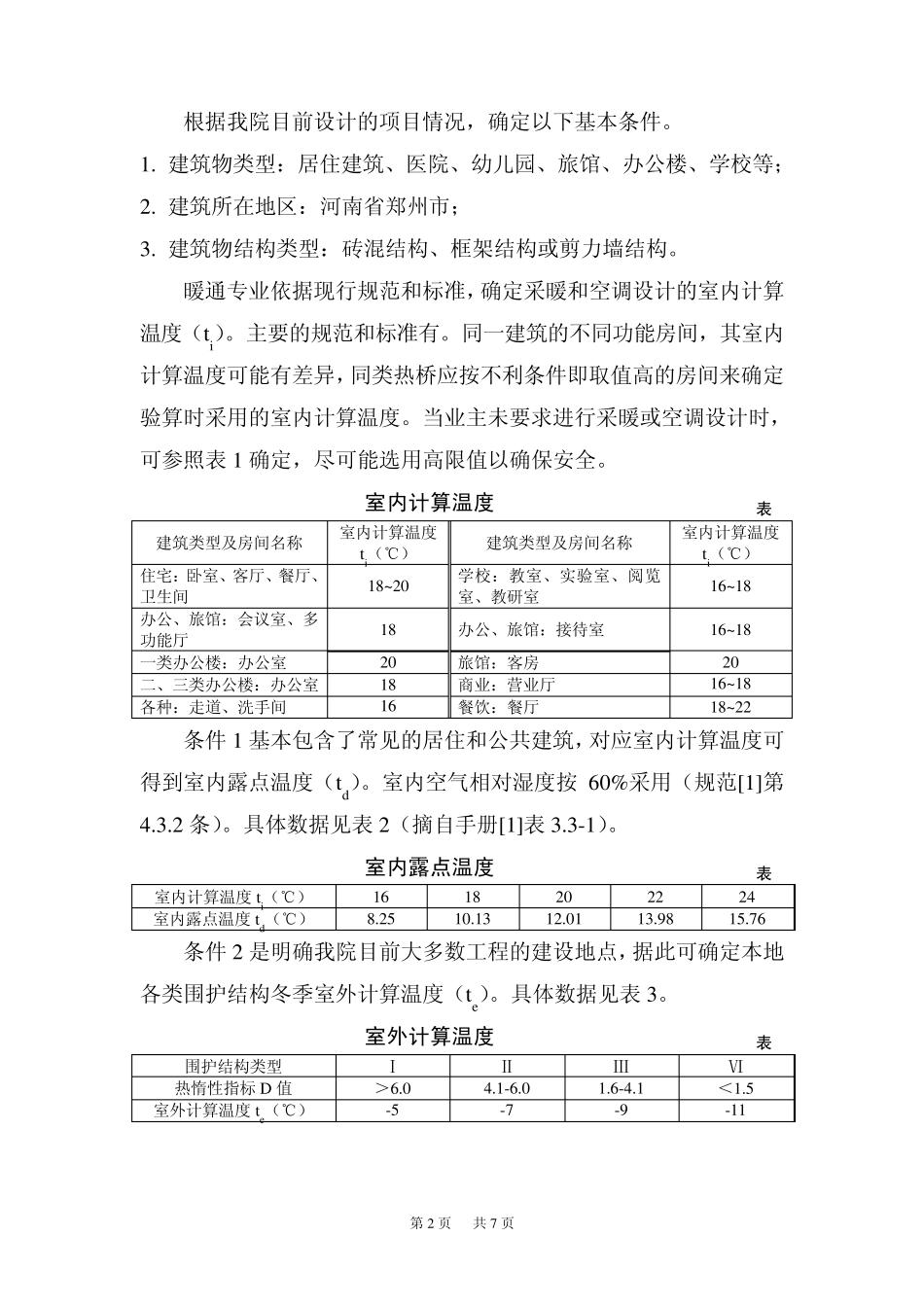

第1 页 共7 页 建筑围护结构热桥部位内表面温度验算数据汇总 围护结构保温设计是建筑节能设计的基本内容之一。在按照国家和地方的节能设计标准进行设计、采取保温措施后,还需要做围护结构热桥部位内表面温度验算。 这项工作的目的,是防止热桥部位内表面结露,使围护结构内表面材料受潮,影响室内环境;同时也可减少该部位的传热损失,降低建筑采暖和空调能耗。 河南省地区的相关要求,主要有《河南省居住建筑节能设计标准(寒冷地区)》DBJ41/062-2005 第4.2.4 条规定“围护结构热桥部位应采取保温措施,保证其内表面温度不低于室内空气露点温度”(此条为强制性条纹),和《河南省公共建筑节能设计标准》DBJ41/075-2006第4.2.3 条规定“外墙与屋面的热桥部位的内表面温度不低于室内空气露点温度”。河南省的施工图设计审查时,需要设计院提交的《河南省建筑节能设计审查备案表》中,有专项内容要求填写建筑物室内计算温度、室内露点温度和热桥部位内表面温度。 《民用建筑热工设计规范》GB50176-93 第四章“围护结构保温设计”的第三节“热桥部位内表面温度验算及保温措施”,对该验算有全面和原则的规定。但该规范没有也无法详细罗列各个地区、各类建筑、各种热桥的内表面温度等数据。所以具体情况需要进行计算。目前我院设计人员在很多工程填写《备案表》该项内容时,由于对验算方法不熟悉和时间紧张等原因,没有经过正确计算就随意填写。结果是所列数值与实际不符,往往出现不同建筑不同类型热桥的数据相同,或同类情况数据却相差很大的情况。 为方便设计人员快速得到正确数值,我在总结以往工程参数的基础上,对常见情况进行分类计算,汇总结果数据,可直接查表套用。 第 2 页 共 7 页 根据我院目前设计的项目情况,确定以下基本条件。 1. 建筑物类型:居住建筑、医院、幼儿园、旅馆、办公楼、学校等; 2. 建筑所在地区:河南省郑州市; 3. 建筑物结构类型:砖混结构、框架结构或剪力墙结构。 暖通专业依据现行规范和标准,确定采暖和空调设计的室内计算温度(ti)。主要的规范和标准有。同一建筑的不同功能房间,其室内计算温度可能有差异,同类热桥应按不利条件即取值高的房间来确定验算时采用的室内计算温度。当业主未要求进行采暖或空调设计时,可参照表 1 确定,尽可能选用高限值以确保安全。 室内计算温度 ti 表 1 建筑类型及房间名称 室内计算温度 ti(℃) 建筑类型及房间名称 室内计算温度...
