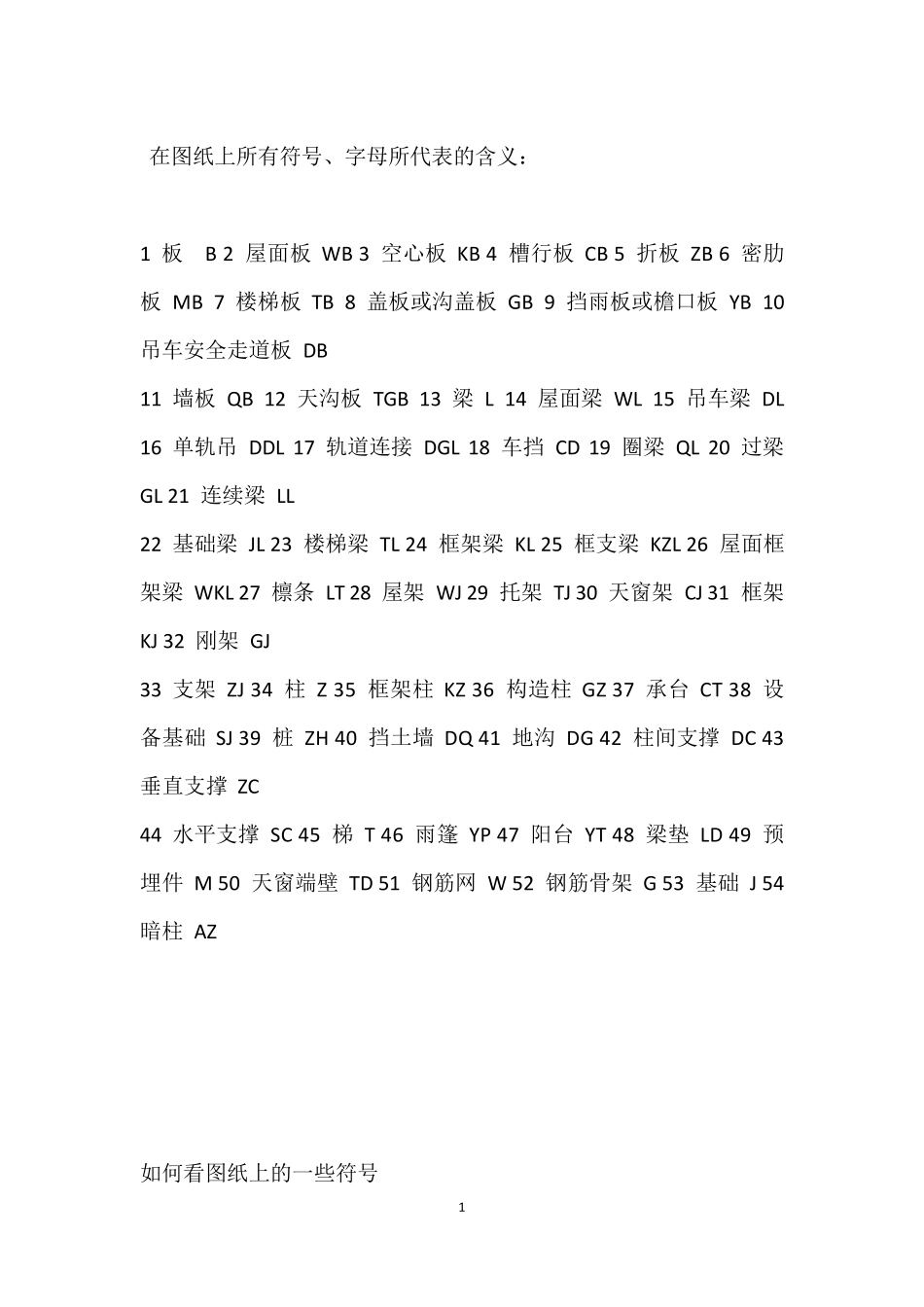

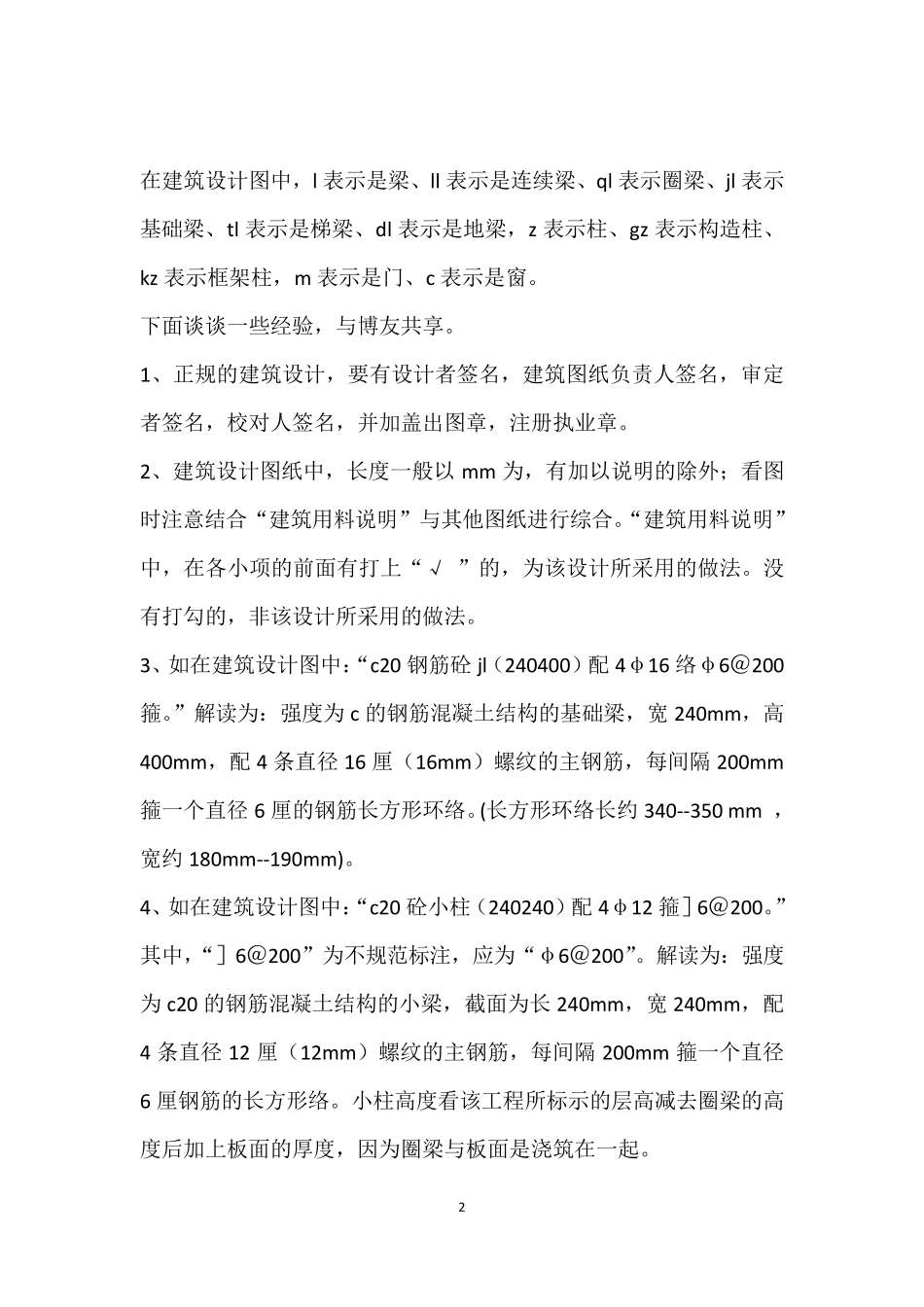

1 在图纸上所有符号、字母所代表的含义： 1 板 B 2 屋面板 WB 3 空心板 KB 4 槽行板 CB 5 折板 ZB 6 密肋板 MB 7 楼梯板 TB 8 盖板或沟盖板 GB 9 挡雨板或檐口板 YB 10 吊车安全走道板 DB 11 墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15 吊车梁 DL 16 单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁 QL 20 过梁 GL 21 连续梁 LL 22 基础梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋面框架梁 WKL 27 檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31 框架 KJ 32 刚架 GJ 33 支架 ZJ 34 柱 Z 35 框架柱 KZ 36 构造柱 GZ 37 承台 CT 38 设备基础 SJ 39 桩 ZH 40 挡土墙 DQ 41 地沟 DG 42 柱间支撑 DC 43 垂直支撑 ZC 44 水平支撑 SC 45 梯 T 46 雨篷 YP 47 阳台 YT 48 梁垫 LD 49 预埋件 M 50 天窗端壁 TD 51 钢筋网 W 52 钢筋骨架 G 53 基础 J 54 暗柱 AZ 如何看图纸上的一些符号 2 在建筑设计图中，l 表示是梁、ll 表示是连续梁、ql 表示圈梁、jl 表示基础梁、tl 表示是梯梁、dl 表示是地梁，z 表示柱、gz 表示构造柱、kz 表示框架柱，m 表示是门、c 表示是窗。 下面谈谈一些经验，与博友共享。 1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。 2、建筑设计图纸中，长度一般以mm 为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中，在各小项的前面有打上“√ ”的，为该设计所采用的做法。没有打勾的，非该设计所采用的做法。 3、如在建筑设计图中：“c20 钢筋砼jl（240400）配4φ16 络φ6＠200箍。”解读为：强度为c 的钢筋混凝土结构的基础梁，宽 240mm，高400mm，配4 条直径 16 厘（16mm）螺纹的主钢筋，每间隔 200mm箍一个直径 6 厘的钢筋长方形环络。(长方形环络长约 340--350 mm ，宽约 180mm--190mm)。 4、如在建筑设计图中：“c20 砼小柱（240240）配4φ12 箍］6＠200。”其中，“］6＠200”为不规范标注，应为“φ6＠200”。解读为：强度为c20 的钢筋混凝土结构的小梁，截面为长240mm，宽 240mm，配4 条直径 12 厘（12mm）螺纹的主钢筋，每间隔 200mm 箍一个直径6 厘钢筋的长方形络。小柱高...
