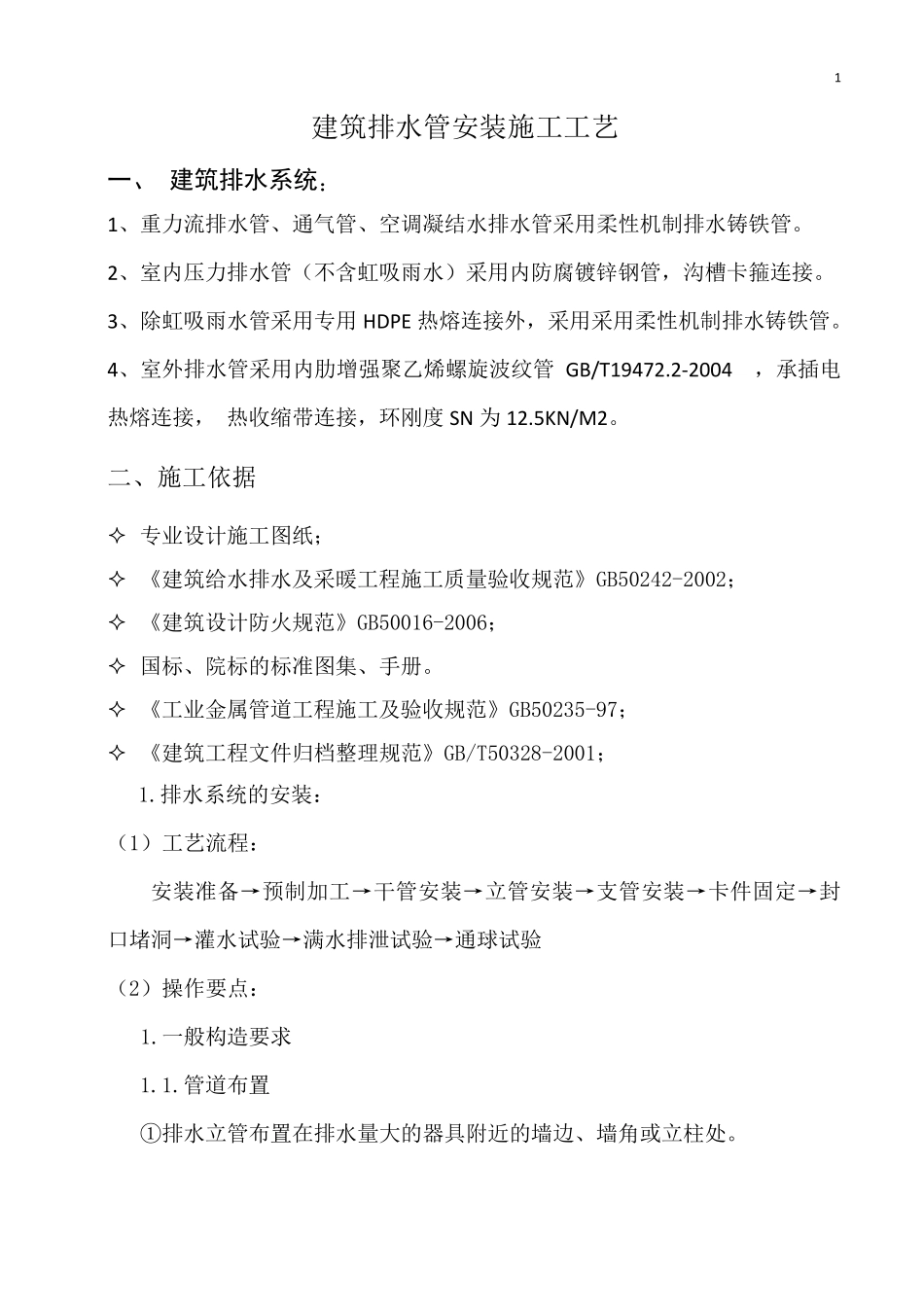

建筑排水管安装施工工艺_第1页
1/21

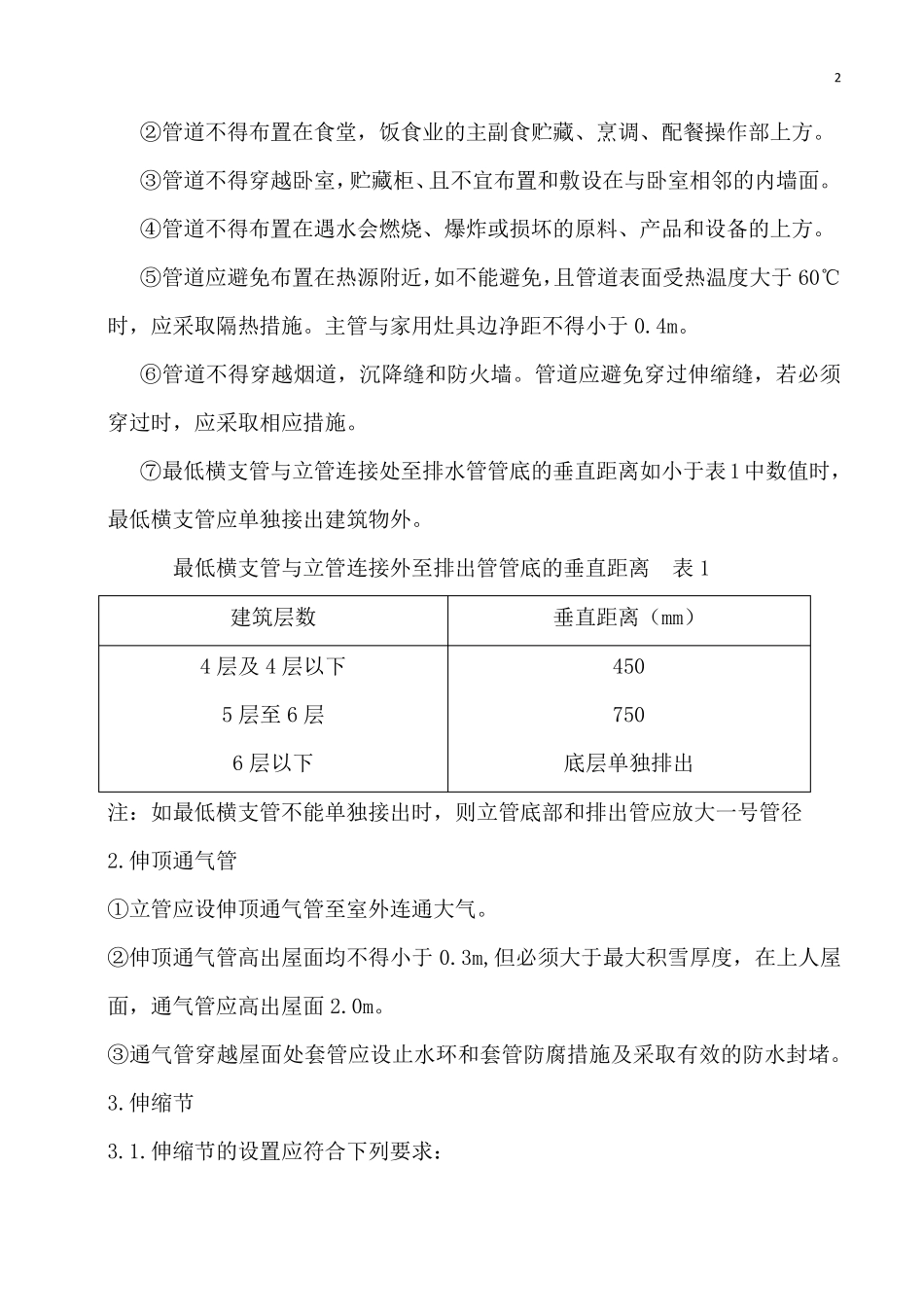

建筑排水管安装施工工艺_第2页
2/21
建筑排水管安装施工工艺_第3页
3/21
1 建筑排水管安装施工工艺 一、 建筑排水系统: 1、重力流排水管、通气管、空调凝结水排水管采用柔性机制排水铸铁管。 2、室内压力排水管(不含虹吸雨水)采用内防腐镀锌钢管,沟槽卡箍连接。 3、除虹吸雨水管采用专用HDPE 热熔连接外,采用采用柔性机制排水铸铁管。 4、室外排水管采用内肋增强聚乙烯螺旋波纹管GB/T19472.2-2004 ,承插电热熔连接, 热收缩带连接,环刚度SN 为12.5KN/M2。 二、施工依据  专业设计施工图纸;  《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002;  《建筑设计防火规范》GB50016-2006;  国标、院标的标准图集、手册。  《工业金属管道工程施工及验收规范》GB50235-97;  《建筑工程文件归档整理规范》GB/T50328-2001; 1.排水系统的安装: (1)工艺流程: 安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→封口堵洞→灌水试验→满水排泄试验→通球试验 (2)操作要点: 1.一般构造要求 1.1.管道布置 ①排水立管布置在排水量大的器具附近的墙边、墙角或立柱处。 2 ②管道不得布置在食堂,饭食业的主副食贮藏、烹调、配餐操作部上方。 ③管道不得穿越卧室,贮藏柜、且不宜布置和敷设在与卧室相邻的内墙面。 ④管道不得布置在遇水会燃烧、爆炸或损坏的原料、产品和设备的上方。 ⑤管道应避免布置在热源附近,如不能避免,且管道表面受热温度大于60℃时,应采取隔热措施。主管与家用灶具边净距不得小于0.4m。 ⑥管道不得穿越烟道,沉降缝和防火墙。管道应避免穿过伸缩缝,若必须穿过时,应采取相应措施。 ⑦最低横支管与立管连接处至排水管管底的垂直距离如小于表1中数值时,最低横支管应单独接出建筑物外。 最低横支管与立管连接外至排出管管底的垂直距离 表1 建筑层数 垂直距离(mm) 4 层及4 层以下 5 层至 6 层 6 层以下 450 750 底层单独排出 注:如最低横支管不能单独接出时,则立管底部和排出管应放大一号管径 2.伸顶通气管 ①立管应设伸顶通气管至室外连通大气。 ②伸顶通气管高出屋面均不得小于0.3m,但必须大于最大积雪厚度,在上人屋面,通气管应高出屋面2.0m。 ③通气管穿越屋面处套管应设止水环和套管防腐措施及采取有 效 的防水封 堵 。 3.伸缩节 3.1.伸缩节 的设置应符 合 下列 要 求 : 3 ① 当 层 高 小 于 或 等 于4m 时 , 立 管 应 每 层 设 一 伸 缩 节 ; 当...
