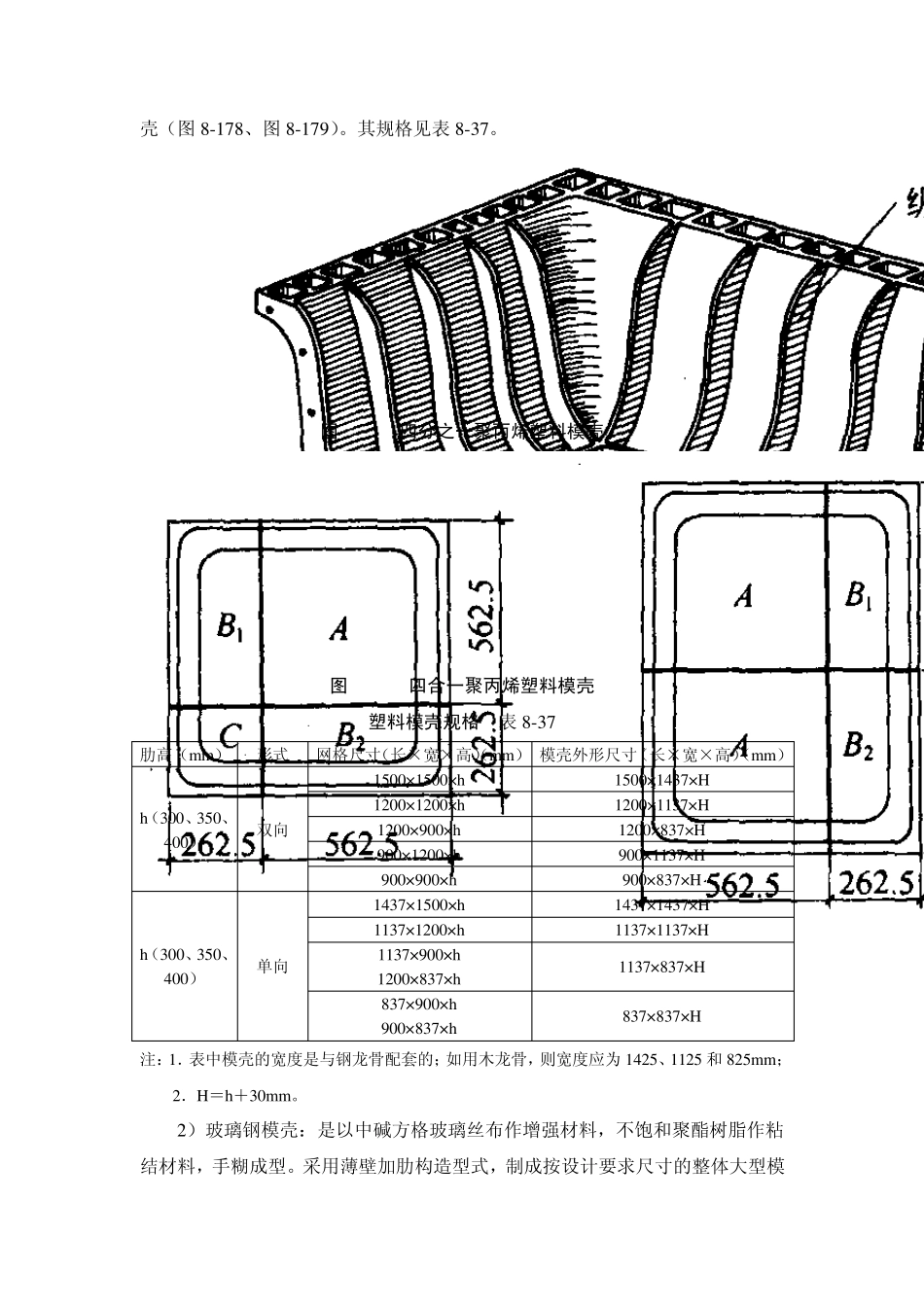

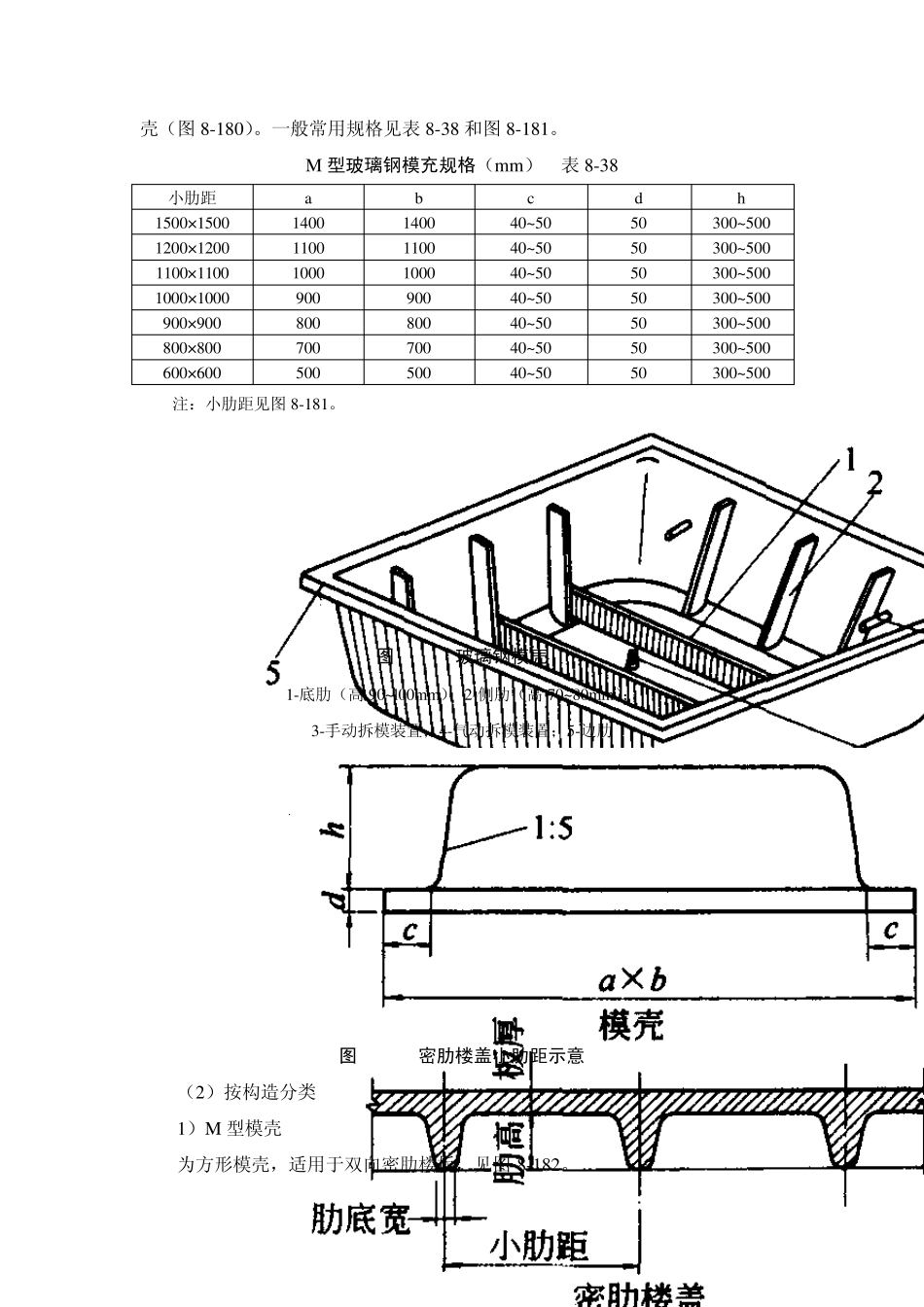

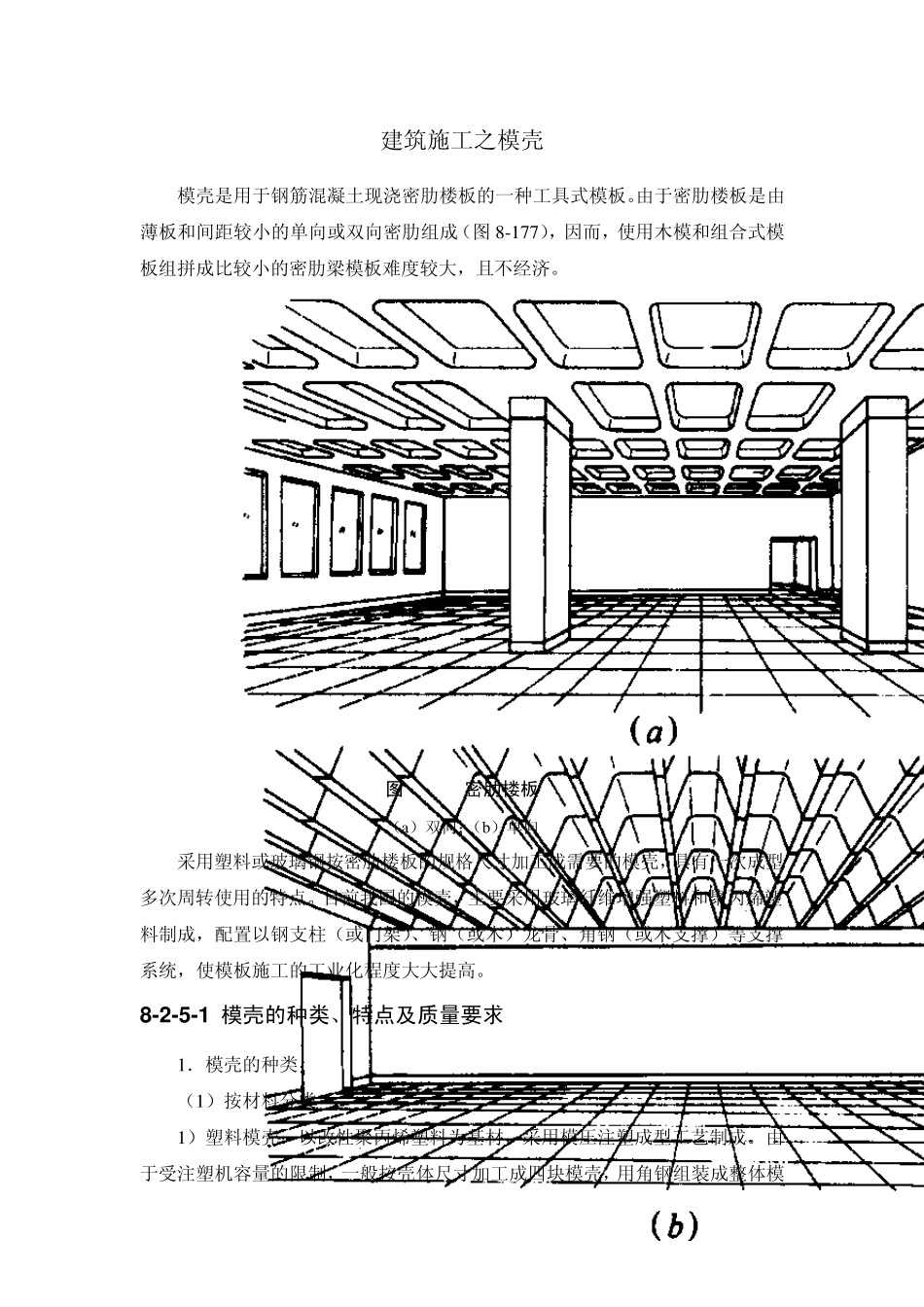

建筑施工之模壳 模壳是用于钢筋混凝土现浇密肋楼板的一种工具式模板。由于密肋楼板是由薄板和间距较小的单向或双向密肋组成(图8-177),因而,使用木模和组合式模板组拼成比较小的密肋梁模板难度较大,且不经济。 图8-177 密肋楼板 (a)双向;(b)单向 采用塑料或玻璃钢按密肋楼板的规格尺寸加工成需要的模壳,具有一次成型多次周转使用的特点。目前我国的模壳,主要采用玻璃纤维增强塑料和聚丙烯塑料制成,配置以钢支柱(或门架)、钢(或木)龙骨、角钢(或木支撑)等支撑系统,使模板施工的工业化程度大大提高。 8 -2 -5 -1 模壳的种类、特点及质量要求 1.模壳的种类 (1)按材料分类 1)塑料模壳:以改性聚丙烯塑料为基材,采用模压注塑成型工艺制成。由于受注塑机容量的限制,一般按壳体尺寸加工成四块模壳,用角钢组装成整体模壳(图8-178、图8-179)。其规格见表8-37。 图8-178 四分之一聚丙烯塑料模壳 图8-179 四合一聚丙烯塑料模壳 塑料模壳规格 表8-37 肋高(mm) 形式 网格尺寸(长×宽×高)(mm) 模壳外形尺寸(长×宽×高)(mm) h(300、350、400) 双向 1500×1500×h 1500×1437×H 1200×1200×h 1200×1137×H 1200×900×h 1200×837×H 900×1200×h 900×1137×H 900×900×h 900×837×H h(300、350、400) 单向 1437×1500×h 1437×1437×H 1137×1200×h 1137×1137×H 1137×900×h 1200×837×h 1137×837×H 837×900×h 900×837×h 837×837×H 注:1.表中模壳的宽度是与钢龙骨配套的;如用木龙骨,则宽度应为 1425、1125 和 825mm; 2.H=h+30mm。 2)玻璃钢模壳:是以中碱方格玻璃丝布作增强材料,不饱和聚酯树脂作粘结材料,手糊成型。采用薄壁加肋构造型式,制成按设计要求尺寸的整体大型模壳(图8-180)。一般常用规格见表 8-38 和图8-181。 M 型玻璃钢模充规格(mm) 表 8-38 小肋距 a b c d h 1500×1500 1400 1400 40~50 50 300~500 1200×1200 1100 1100 40~50 50 300~500 1100×1100 1000 1000 40~50 50 300~500 1000×1000 900 900 40~50 50 300~500 900×900 800 800 40~50 50 300~500 800×800 700 700 40~50 50 300~500 600×600 500 500 40~50 50 300~500 注:小肋距见图8-181。 图 8-180 玻璃钢模壳 1-底肋(高 90~l00mm);2-侧肋(高 70~80mm); 3-手动拆模装...
