建筑水工码头工程技术标样板

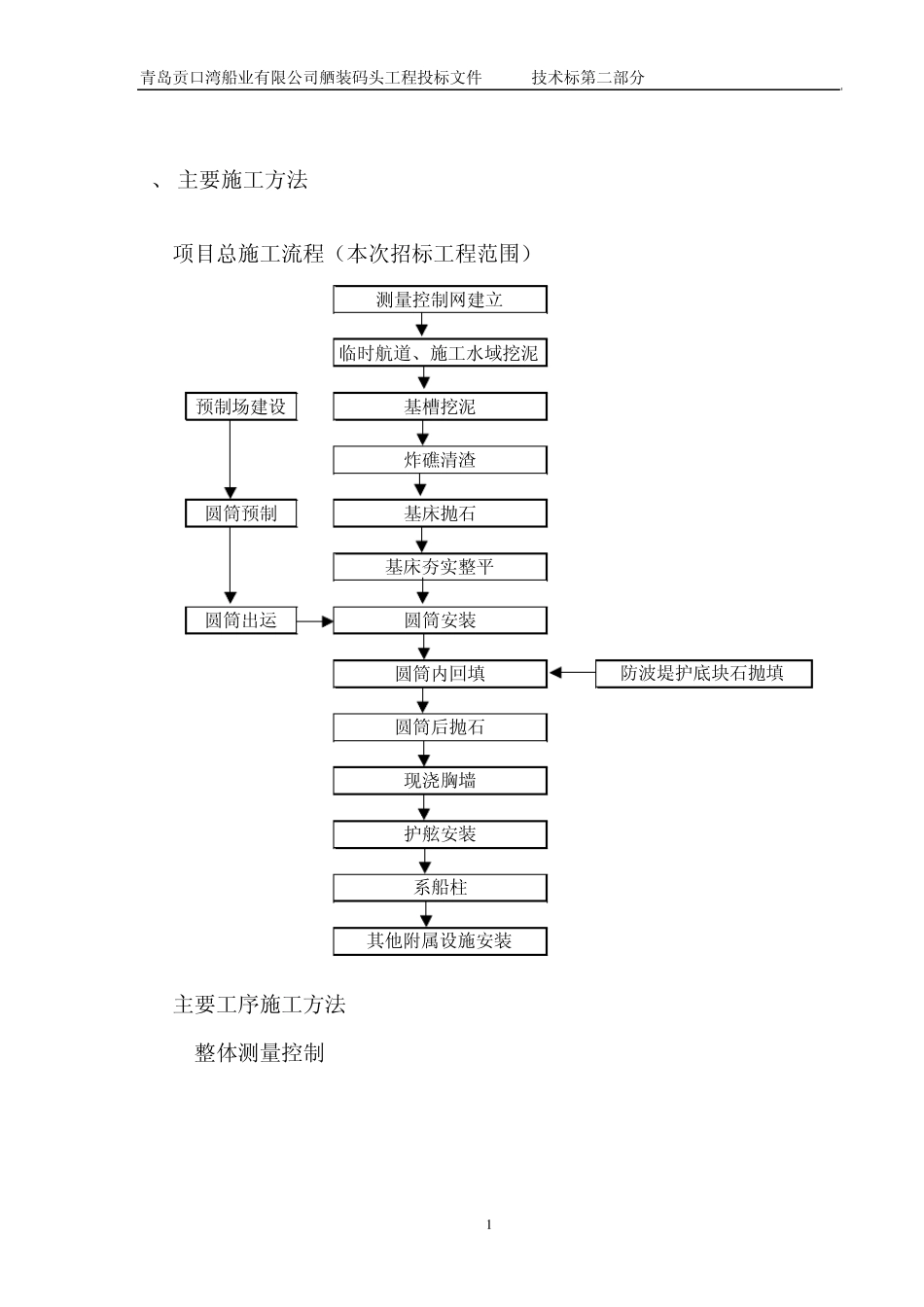

青岛贡口湾船业有限公司舾装码头工程投标文件 技术标第二部分 1 1、 主要施工方法 1.1项目总施工流程（本次招标工程范围） 测量控制网建立临时航道、施工水域挖泥预制场建设基槽挖泥炸礁清渣圆筒预制基床抛石基床夯实整平圆筒出运圆筒安装圆筒内回填圆筒后抛石现浇胸墙护舷安装系船柱其他附属设施安装防波堤护底块石抛填 1.2主要工序施工方法 1.2.1整体测量控制 青岛贡口湾船业有限公司舾装码头工程投标文件 技术标第二部分 2 在工程的施工中，为了方便施工放样，便于施工测量控制，需要在业主提供的首级工程测量控制网点的基础上，根据工程实际施工需要，进一步建立工程测量控制微网。 工程测量控制微网在布设、施测之前需编制详细的《工程测量微网布设、施测方案》报业主、监理工程师审批。 1.2.1.1 工程测量微网的布设、施测及平差计算 a. 工程测量微网的布设 ⑴ 工程测量微网的布设依据 ① 业主提供的首级工程测量控制网； ② 本工程施工平面图； ③ 有关的工程测量规范。 ⑵ 工程测量微网的布设 ① 平面控制微网的布设 工程测量微网根据现场情况布设成闭合导线或符合导线。闭合点或符合点为业主提供的首级、次级工程测量控制网点。 工程测量微网的点位布设密度以能够满足施工现场的细部放样要求为准。导线边长大致相等。 布设控制点的过程中，应综合考虑控制点是否便于施工，现场的通视情况是否良好，点位地基是否稳定、可靠、不易发生位移、沉降以及不易被破坏、便于保护等因素。 施工过程中，可根据工程施工需要，需增加临时控制点时，其精度也应满足相应的等级要求。 青岛贡口湾船业有限公司舾装码头工程投标文件 技术标第二部分 3 ② 高程控制微网的布设 高程控制微网与平面控制微网同步布设。为了便于保护，施工水准点尽量与平面控制点一致。 ⑶ 点位埋设： 工程测量微网的点位埋设采用预制或现浇砼桩，埋深不小于80cm。砼桩顶部预埋带有十字刻划的铜质或瓷质标志，标志顶面为半球型。 b.工程测量微网的施测 工程测量微网在施测前，首先对业主提供的控制点和水准点进行复核，确保起算数据的准确性。并将复核情况形成书面报告报业主、监理工程师。 平面控制微网测量采用全站仪进行观测，全站仪的主要技术指标见下表。 项目 仪器型号 测回水平方向 标准偏差 测距标准偏差 TC1700 1.5″ 2mm±2ppm 采用全站仪进行施工控制测量，不但简便、速度快，并且能提高测量精度，减少误差，同...
