建筑物等电位联结安装施工工艺标准

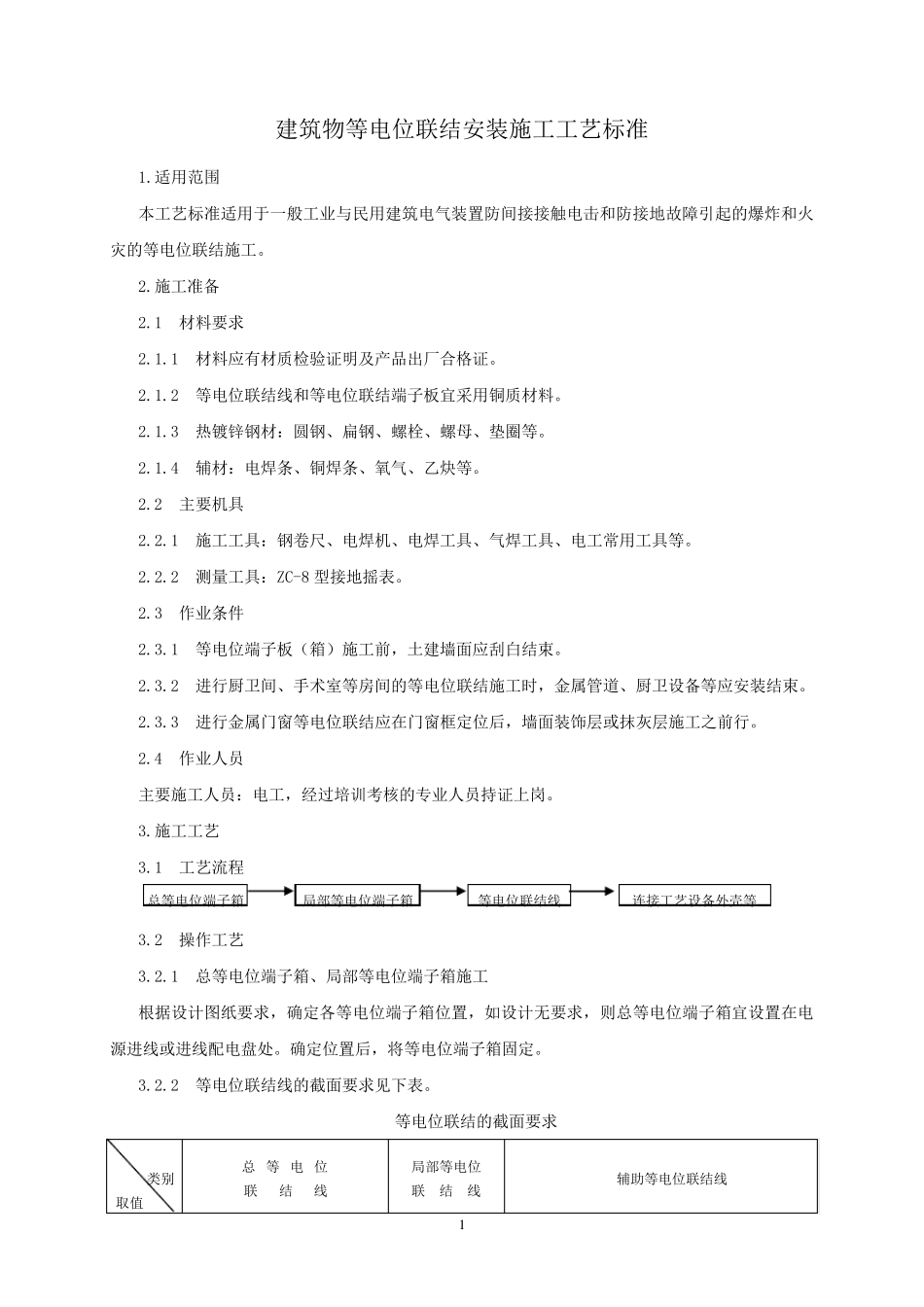

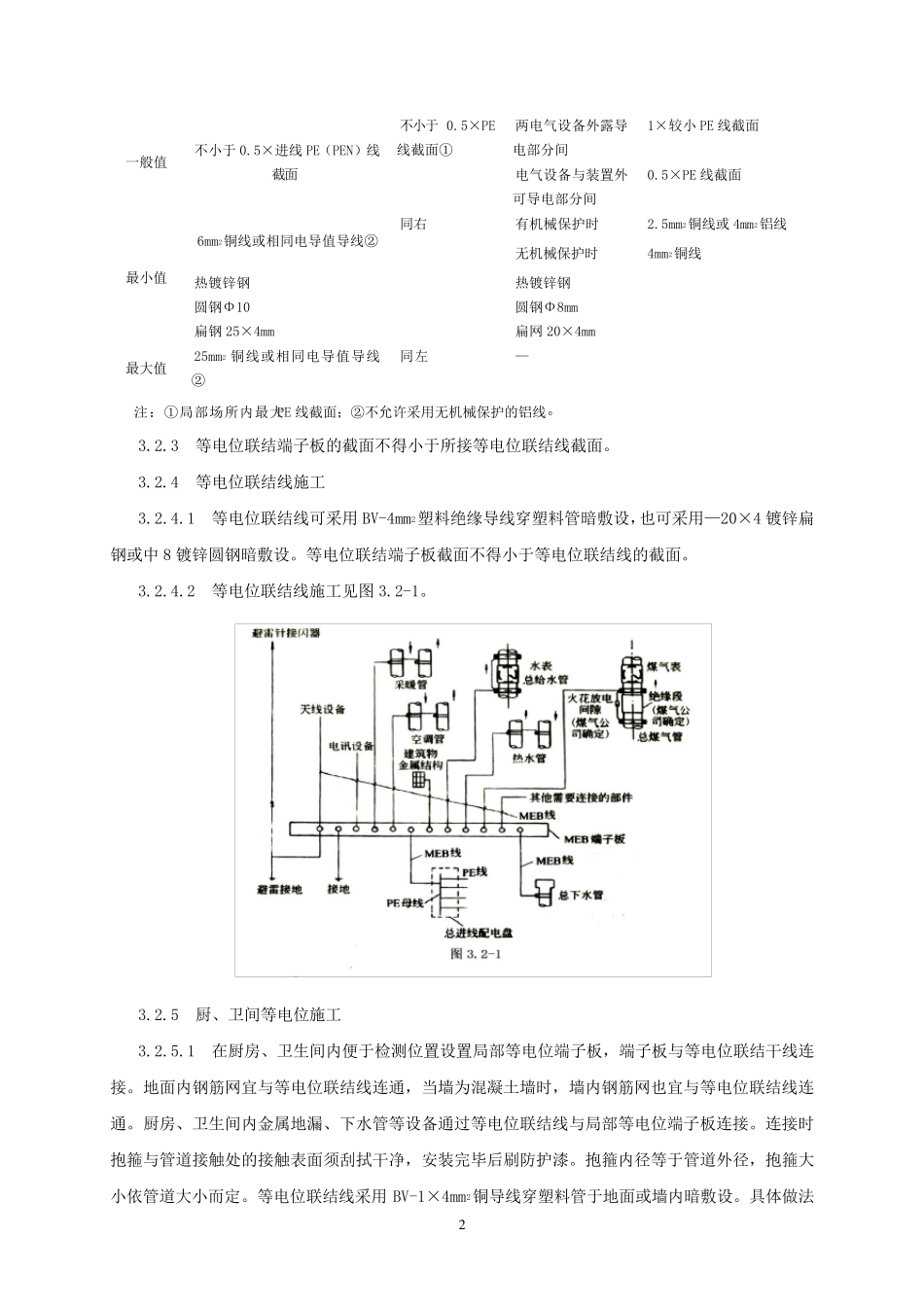

1 建筑物等电位联结安装施工工艺标准 1.适用范围 本工艺标准适用于一般工业与民用建筑电气装置防间接接触电击和防接地故障引起的爆炸和火灾的等电位联结施工。 2.施工准备 2.1 材料要求 2.1.1 材料应有材质检验证明及产品出厂合格证。 2.1.2 等电位联结线和等电位联结端子板宜采用铜质材料。 2.1.3 热镀锌钢材：圆钢、扁钢、螺栓、螺母、垫圈等。 2.1.4 辅材：电焊条、铜焊条、氧气、乙炔等。 2.2 主要机具 2.2.1 施工工具：钢卷尺、电焊机、电焊工具、气焊工具、电工常用工具等。 2.2.2 测量工具：ZC-8 型接地摇表。 2.3 作业条件 2.3.1 等电位端子板（箱）施工前，土建墙面应刮白结束。 2.3.2 进行厨卫间、手术室等房间的等电位联结施工时，金属管道、厨卫设备等应安装结束。 2.3.3 进行金属门窗等电位联结应在门窗框定位后，墙面装饰层或抹灰层施工之前行。 2.4 作业人员 主要施工人员：电工，经过培训考核的专业人员持证上岗。 3.施工工艺 3.1 工艺流程 3.2 操作工艺 3.2.1 总等电位端子箱、局部等电位端子箱施工 根据设计 图 纸 要求，确 定各 等电位端子箱位置，如 设计 无 要求，则 总等电位端子箱宜设置在电源 进线或进线配 电盘 处 。确 定位置后，将 等电位端子箱固 定。 3.2.2 等电位联结线的截 面要求见 下 表。 等电位联结的截 面要求 类 别 取 值 总 等 电 位 联 结 线 局部等电位 联 结 线 辅助 等电位联结线 总等电位端子箱 局部等电位端子箱 等电位联结线 连 接工艺设备外 壳 等 2 一般值 不小于0.5×进线 PE（PEN）线截面 不小于0.5×PE线截面① 两电气设备外露导电部分间 1×较小PE 线截面 电气设备与装置外可导电部分间 0.5×PE 线截面 最小值 6mm2铜线或相同电导值导线② 同右 有机械保护时 2.5mm2铜线或 4mm2铝线 无机械保护时 4mm2铜线 热镀锌钢 圆钢Φ10 扁钢 25×4mm 热镀锌钢 圆钢Φ8mm 扁网 20×4mm 最大值 25mm2 铜线或相同电导值导线② 同左 — 注：①局部场所内最大PE 线截面；②不允许采用无机械保护的铝线。 3.2.3 等电位联结端子板的截面不得小于所接等电位联结线截面。 3.2.4 等电位联结线施工 3.2.4.1 等电位联结线可采用 BV-4mm2塑料绝缘导线穿塑料管暗敷设，也可采用—20×4 镀锌扁钢或中 8 镀锌圆钢暗敷设。等电位联结端子板截面不得小于等电位联结线的截面。 3.2.4...
