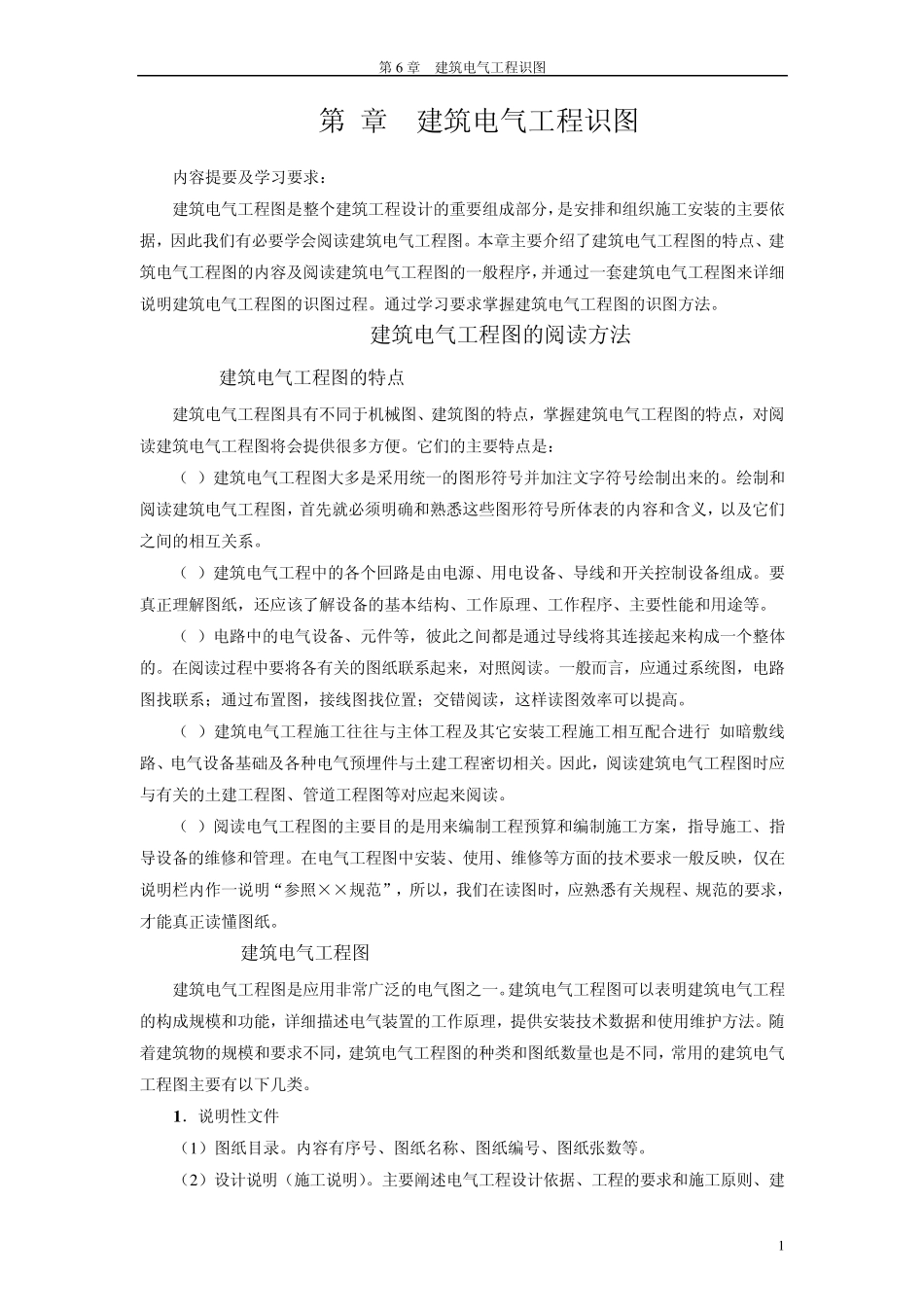

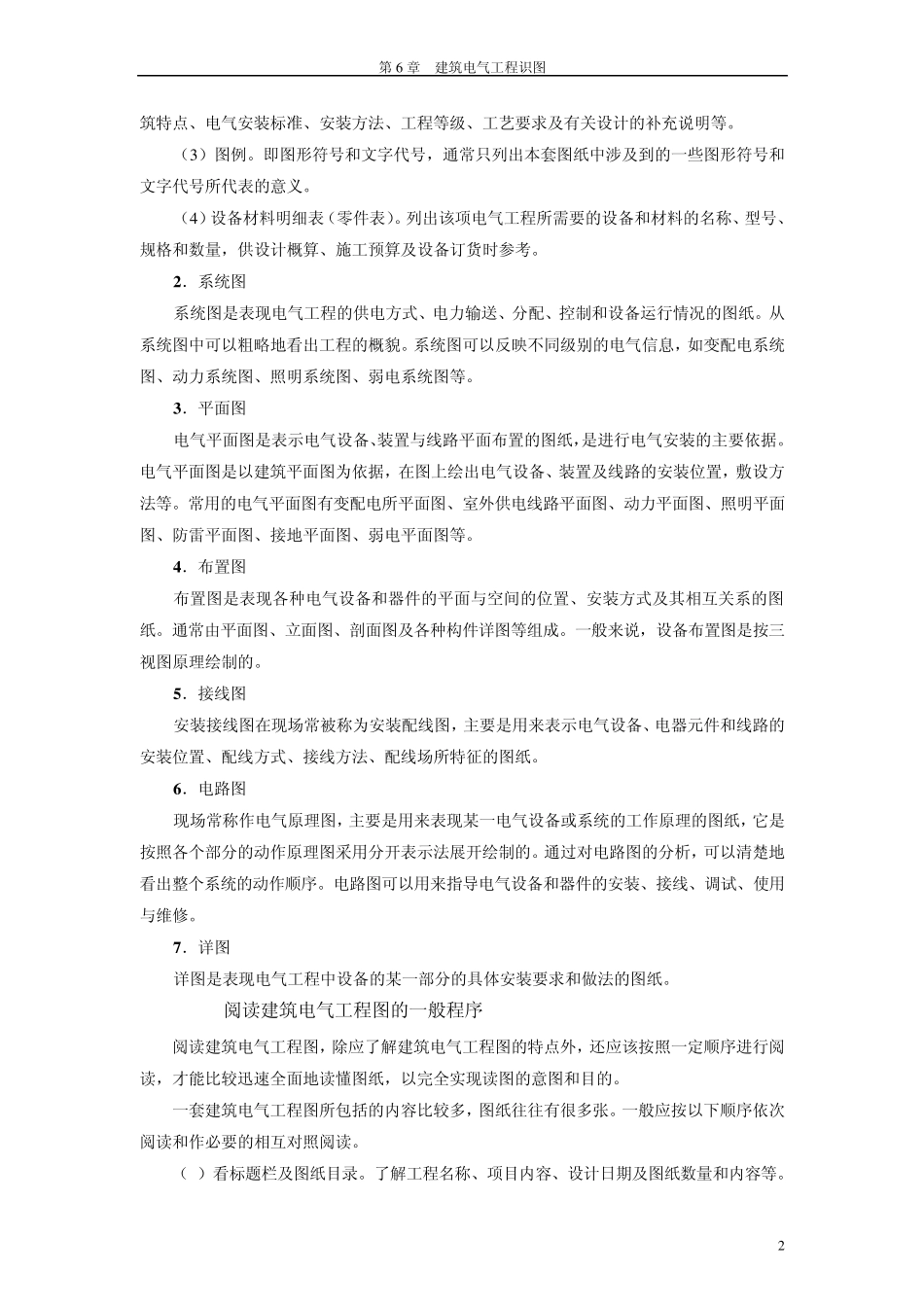

第 6 章 建筑电气工程识图 1 第6章 建筑电气工程识图 内容提要及学习要求： 建筑电气工程图是整个建筑工程设计的重要组成部分，是安排和组织施工安装的主要依据，因此我们有必要学会阅读建筑电气工程图。本章主要介绍了建筑电气工程图的特点、建筑电气工程图的内容及阅读建筑电气工程图的一般程序，并通过一套建筑电气工程图来详细说明建筑电气工程图的识图过程。通过学习要求掌握建筑电气工程图的识图方法。 6.1 建筑电气工程图的阅读方法 6.1.1建筑电气工程图的特点 建筑电气工程图具有不同于机械图、建筑图的特点，掌握建筑电气工程图的特点，对阅读建筑电气工程图将会提供很多方便。它们的主要特点是： （1）建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制出来的。绘制和阅读建筑电气工程图，首先就必须明确和熟悉这些图形符号所体表的内容和含义，以及它们之间的相互关系。 （2）建筑电气工程中的各个回路是由电源、用电设备、导线和开关控制设备组成。要真正理解图纸，还应该了解设备的基本结构、工作原理、工作程序、主要性能和用途等。 （3）电路中的电气设备、元件等，彼此之间都是通过导线将其连接起来构成一个整体的。在阅读过程中要将各有关的图纸联系起来，对照阅读。一般而言，应通过系统图，电路图找联系；通过布置图，接线图找位置；交错阅读，这样读图效率可以提高。 （4）建筑电气工程施工往往与主体工程及其它安装工程施工相互配合进行,如暗敷线路、电气设备基础及各种电气预埋件与土建工程密切相关。因此，阅读建筑电气工程图时应与有关的土建工程图、管道工程图等对应起来阅读。 （5）阅读电气工程图的主要目的是用来编制工程预算和编制施工方案，指导施工、指导设备的维修和管理。在电气工程图中安装、使用、维修等方面的技术要求一般反映，仅在说明栏内作一说明“参照××规范”，所以，我们在读图时，应熟悉有关规程、规范的要求，才能真正读懂图纸。 6.1.2 建筑电气工程图 建筑电气工程图是应用非常广泛的电气图之一。建筑电气工程图可以表明建筑电气工程的构成规模和功能，详细描述电气装置的工作原理，提供安装技术数据和使用维护方法。随着建筑物的规模和要求不同，建筑电气工程图的种类和图纸数量也是不同，常用的建筑电气工程图主要有以下几类。 1 ．说明性文件 （1 ）图纸目录。内容有序号、图纸名称、图纸编号、图纸张数等。 （2 ）设计说明（施工说明）。主要阐述电气工程...
