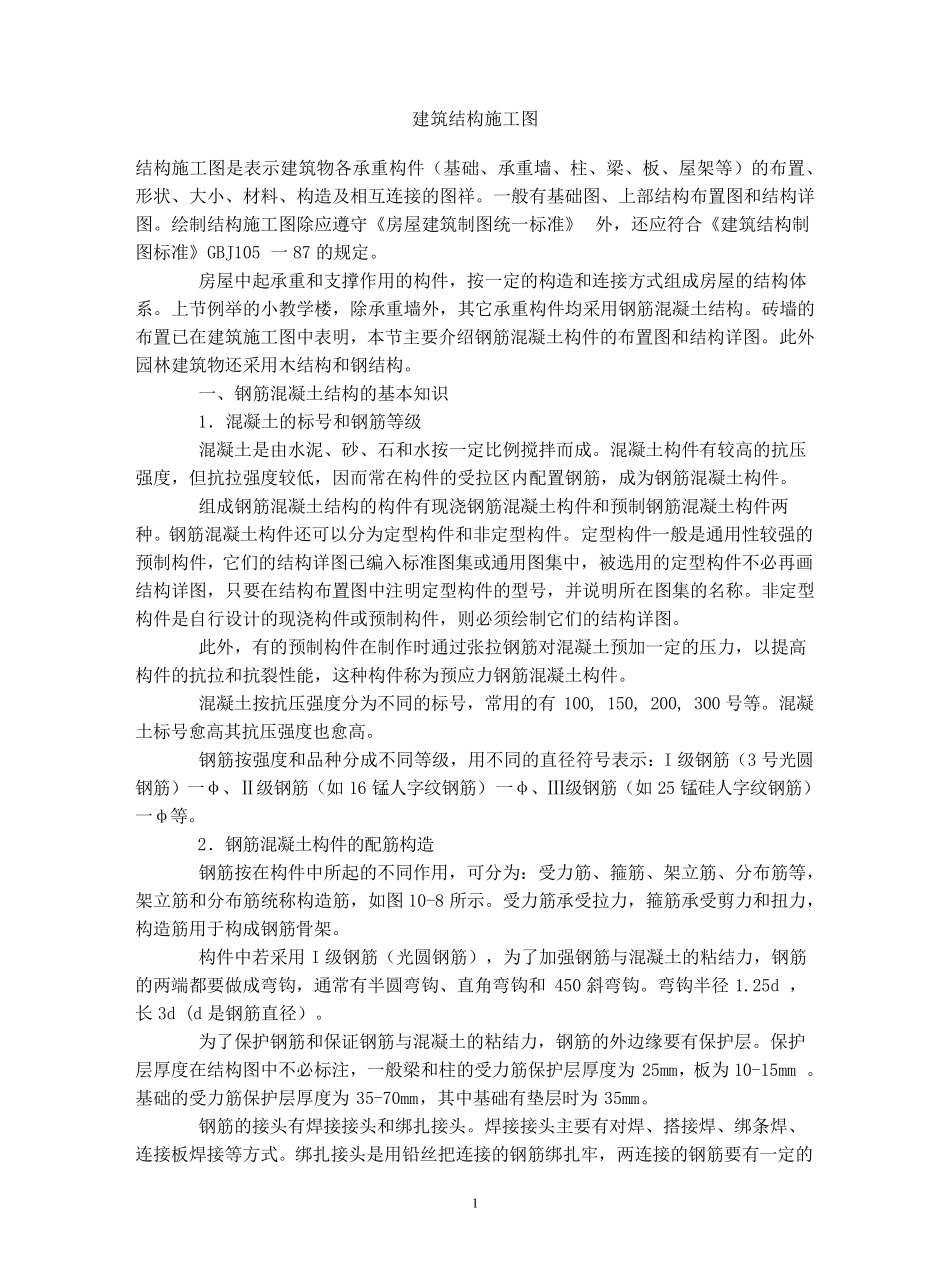

1 建 筑 结 构 施 工 图 结 构 施 工 图 是 表 示 建 筑 物 各 承 重 构 件 （ 基 础 、 承 重 墙 、 柱 、 梁 、 板 、 屋 架 等 ） 的 布 置 、形 状 、 大 小 、 材 料 、 构 造 及 相 互 连 接 的 图 祥 。 一 般 有 基 础 图 、 上 部 结 构 布 置 图 和 结 构 详图 。 绘 制 结 构 施 工 图 除 应 遵 守 《 房 屋 建 筑 制 图 统 一 标 准 》 外 ， 还 应 符 合 《 建 筑 结 构 制图 标 准 》 GBJ105 一 87 的 规 定 。 房 屋 中 起 承 重 和 支 撑 作 用 的 构 件 ， 按 一 定 的 构 造 和 连 接 方 式 组 成 房 屋 的 结 构 体系 。 上 节 例 举 的 小 教 学 楼 ， 除 承 重 墙 外 ， 其 它 承 重 构 件 均 采 用 钢 筋 混 凝 土 结 构 。 砖 墙 的布 置 已 在 建 筑 施 工 图 中 表 明 ， 本 节 主 要 介 绍 钢 筋 混 凝 土 构 件 的 布 置 图 和 结 构 详 图 。 此 外园 林 建 筑 物 还 采 用 木 结 构 和 钢 结 构 。 一 、 钢 筋 混 凝 土 结 构 的 基 本 知 识 1． 混 凝 土 的 标 号 和 钢 筋 等 级 混 凝 土 是 由 水 泥 、 砂 、 石 和 水 按 一 定 比 例 搅 拌 而 成 。 混 凝 土 构 件 有 较 高 的 抗 压强度， 但抗 拉强度较 低， 因而 常在 构 件 的 受拉区内配置 钢 筋 ， 成 为钢 筋 混 凝 土 构 件 。 组 成 钢 筋 混 凝 土 结 构 的 构 件 有 现浇钢 筋 混 凝 土 构 件 和 预制 钢 筋 混 凝 土 构 件 两种。 钢 筋 混 凝 土 构 件 还 可以分为定 型构 件 和 非定 型构 件 。 定 型构 件 一 般 是 通用 性较 强的预制 构 件 ， 它 们的 结 构 详 图 已 编入标 准 图 集或通用 图 集中 ， 被选用 的 定 型构 件 不必再画结 构 详 图 ， 只要 在 结 构 布 置 图 中 注明 定 型构 件 的 型号 ， 并说明 所在 图 集的 名称。 非定 型构 件 是 自行设计的 现浇构 件 或预制 构 件 ， 则必须绘 制 它 们的 结 构 详 图 。 此 外 ， 有 ...
