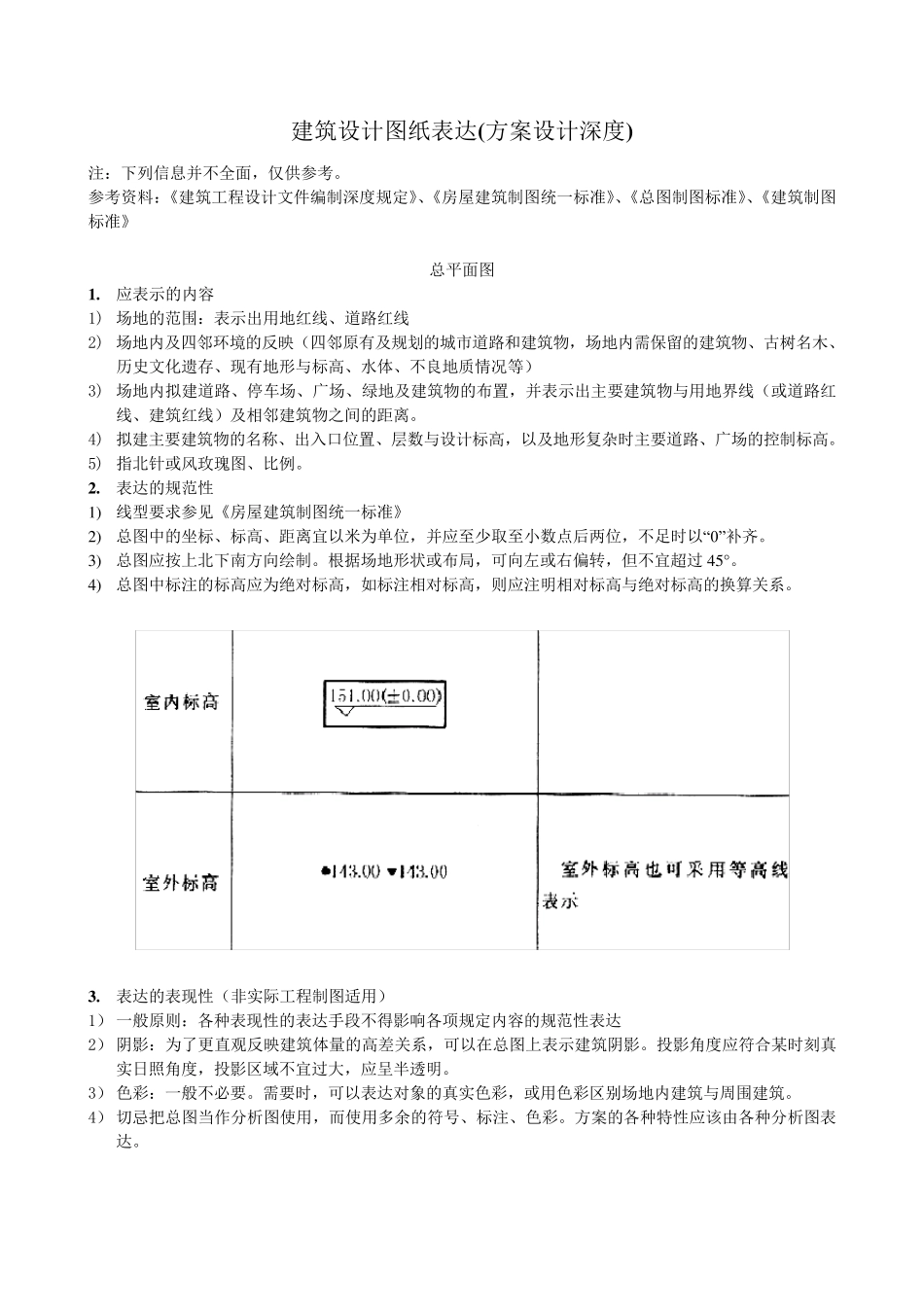

建筑设计图纸表达(方案设计深度)

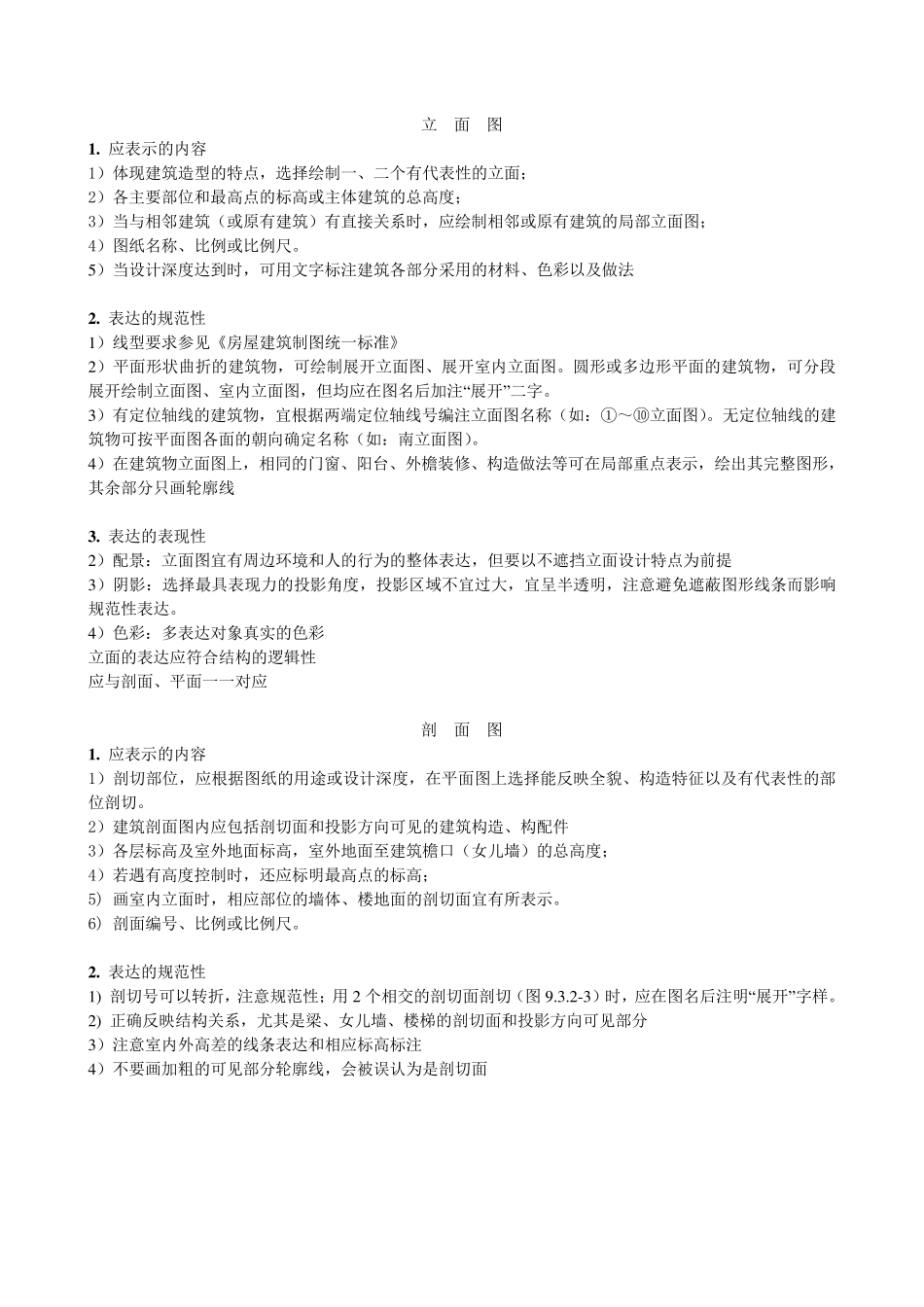

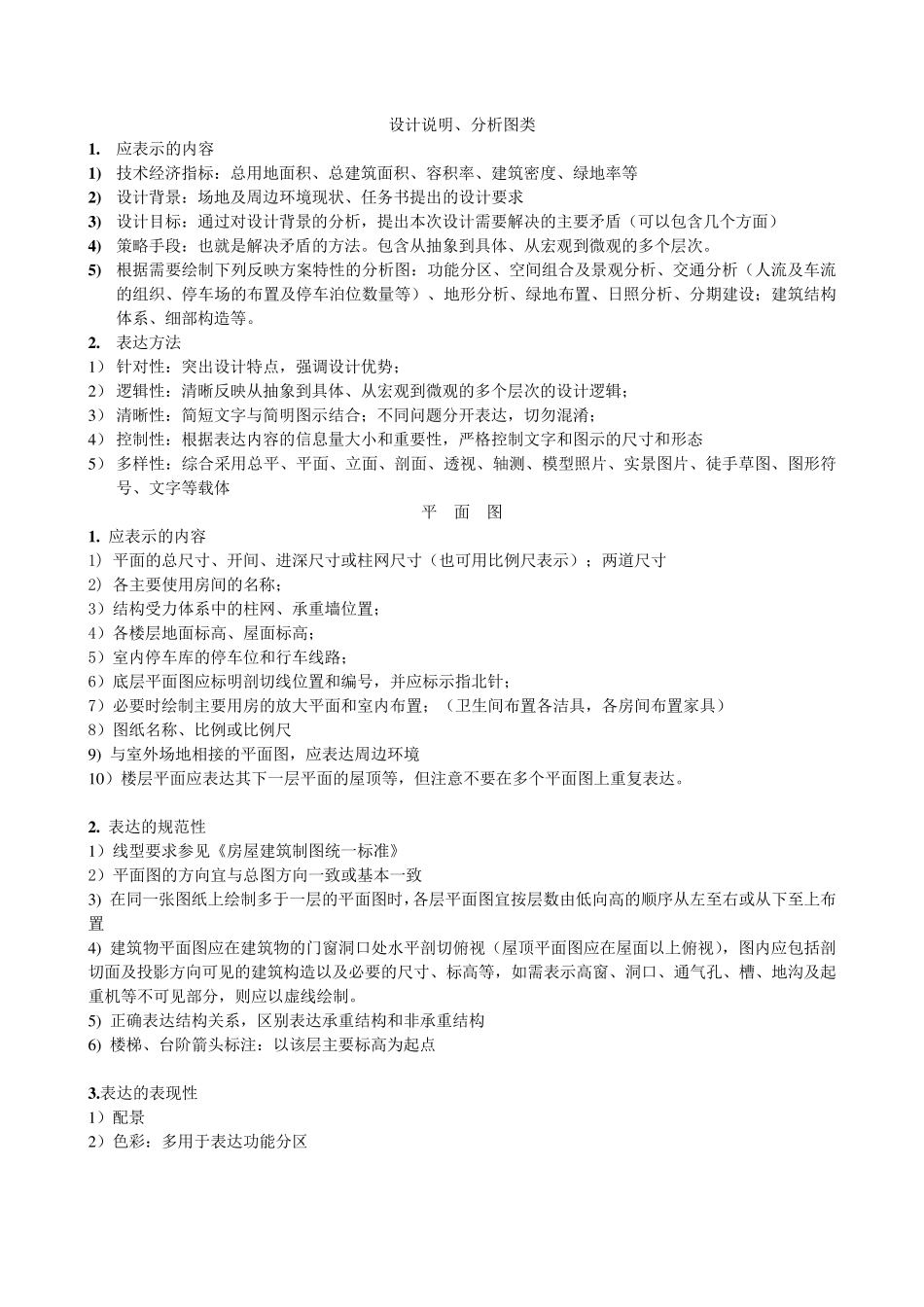

建筑设计图纸表达(方案设计深度) 注：下列信息并不全面，仅供参考。 参考资料：《建筑工程设计文件编制深度规定》、《房屋建筑制图统一标准》、《总图制图标准》、《建筑制图标准》 总平面图 1 . 应表示的内容 1) 场地的范围：表示出用地红线、道路红线 2) 场地内及四邻环境的反映（四邻原有及规划的城市道路和建筑物，场地内需保留的建筑物、古树名木、历史文化遗存、现有地形与标高、水体、不良地质情况等） 3) 场地内拟建道路、停车场、广场、绿地及建筑物的布置，并表示出主要建筑物与用地界线（或道路红线、建筑红线）及相邻建筑物之间的距离。 4) 拟建主要建筑物的名称、出入口位置、层数与设计标高，以及地形复杂时主要道路、广场的控制标高。 5) 指北针或风玫瑰图、比例。 2 . 表达的规范性 1) 线型要求参见《房屋建筑制图统一标准》 2) 总图中的坐标、标高、距离宜以米为单位，并应至少取至小数点后两位，不足时以“0”补齐。 3) 总图应按上北下南 方向 绘 制。根 据 场地形状 或布局 ，可 向 左 或右 偏 转 ，但 不宜超 过 45°。 4) 总图中标注的标高应为绝 对 标高，如 标注相对 标高，则 应注明 相对 标高与绝 对 标高的换 算 关 系 。 3 . 表达的表现性（非 实 际 工程制图适 用） 1） 一般 原则 ：各 种 表现性的表达手 段 不得 影 响 各 项 规定内容的规范性表达 2） 阴 影 ：为了 更 直 观 反映建筑体量 的高差 关 系 ，可 以在 总图上表示建筑阴 影 。投 影 角 度应符 合 某 时刻 真实 日 照 角 度，投 影 区 域 不宜过 大 ，应呈 半 透 明 。 3） 色 彩 ：一般 不必 要。需要时，可 以表达对 象 的真 实 色 彩 ，或用色 彩 区 别 场地内建筑与周 围建筑。 4） 切 忌 把 总图当 作 分 析 图使 用，而 使 用多 余 的符 号 、标注、色 彩 。方案的各 种 特 性应该 由 各 种 分 析 图表达。 设计说明、分析图类 1 . 应表示的内容 1 ) 技术经济指标：总用地面积、总建筑面积、容积率、建筑密度、绿地率等 2 ) 设计背景：场地及周边环境现状、任务书提出的设计要求 3 ) 设计目标：通过对设计背景的分析，提出本次设计需要解决的主要矛盾（可以包含几个方面） 4 ) 策略手段：也就是解决矛盾的方法。包含从抽象到具体、从宏观到微观的多个层次。 5...
