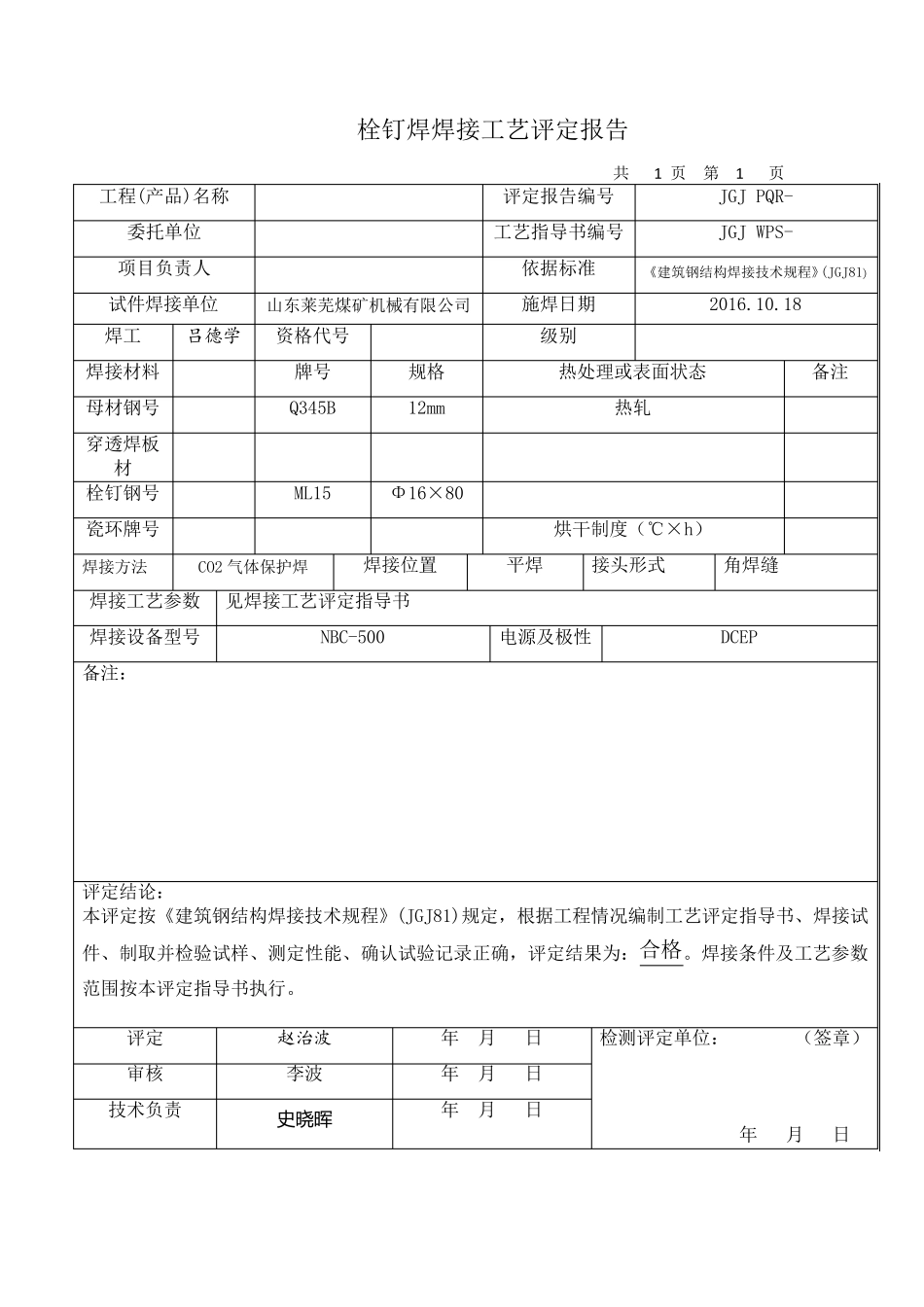

建筑钢结构焊接（栓钉焊）工艺评定报告 编 号： JGJ PQR- 编 制： 焊接责任 技术人员： 批 准： 单 位：山东莱芜煤矿机械有限公司 日 期：2016 年 10 月 20 日 焊接工艺评定报告目录 序号 报告名称 报告编号 页数 1 焊接工艺评定报告封面 1 2 焊接工艺评定报告目录 1 3 焊接工艺评定报告 1 4 焊接工艺评定指导书 1 5 焊接工艺评定记录表 1 6 焊接工艺评定检验结果 1 附录 1 栓钉材料质量证明书 1 2 焊丝材质证明书 1 3 理化检验报告 1 4 外观检验报告 1 栓钉焊焊接工艺评定报告 共 1 页 第 1 页 工程(产品)名称 评定报告编号 JGJ PQR- 委托单位 工艺指导书编号 JGJ WPS- 项目负责人 依据标准 《建筑钢结构焊接技术规程》(JGJ81) 试件焊接单位 山东莱芜煤矿机械有限公司 施焊日期 2016.10.18 焊工 吕德学 资格代号 级别 焊接材料 牌号 规格 热处理或表面状态 备注 母材钢号 Q345B 12mm 热轧 穿透焊板材 栓钉钢号 ML15 Φ16×80 瓷环牌号 烘干制度（℃×h） 焊接方法 CO2 气体保护焊 焊接位置 平焊 接头形式 角焊缝 焊接工艺参数 见焊接工艺评定指导书 焊接设备型号 NBC-500 电源及极性 DCEP 备注： 评定结论： 本评定按《建筑钢结构焊接技术规程》(JGJ81)规定，根据工程情况编制工艺评定指导书、焊接试件、制取并检验试样、测定性能、确认试验记录正确，评定结果为：合格。焊接条件及工艺参数范围按本评定指导书执行。 评定 赵治波 年 月 日 检测评定单位： （签章） 年 月 日 审核 李波 年 月 日 技术负责 史晓晖 年 月 日 焊接工艺指导书 共 1 页 第 1 页 工程(产品)名称 指导书编号 JGJ WPS- 焊接方法 CO2 气体保护焊 焊接位置 平焊 焊接设备型号 NBC-500 电源及极性 直流反接DCEP 母材钢号 Q345B 类别 Ⅱ 厚度（mm） 12 生产厂 济钢 接头及试件形式 施焊材料 穿透焊材料 牌号 生产厂 表面镀层 规格（mm） 焊钉 牌号 LM15 规格（mm） Φ16×80 生产厂 河北邯郸 瓷环 牌号 规格（mm） 生产厂 焊接工艺参数 序号 电流（A） 电压（V） 时间（S） 伸出长度（mm） 提升高度（mm） 备注 1 140-160 20-22 20-30 2 190-210 22-24 20-30 技术措施 焊前母材清理 坡口及附加 20mm 范围修磨至金属光泽 其他：1、导电嘴至工件距离 20-30mm； 2...
