建筑钢结构焊接工艺评定报告VIP专享

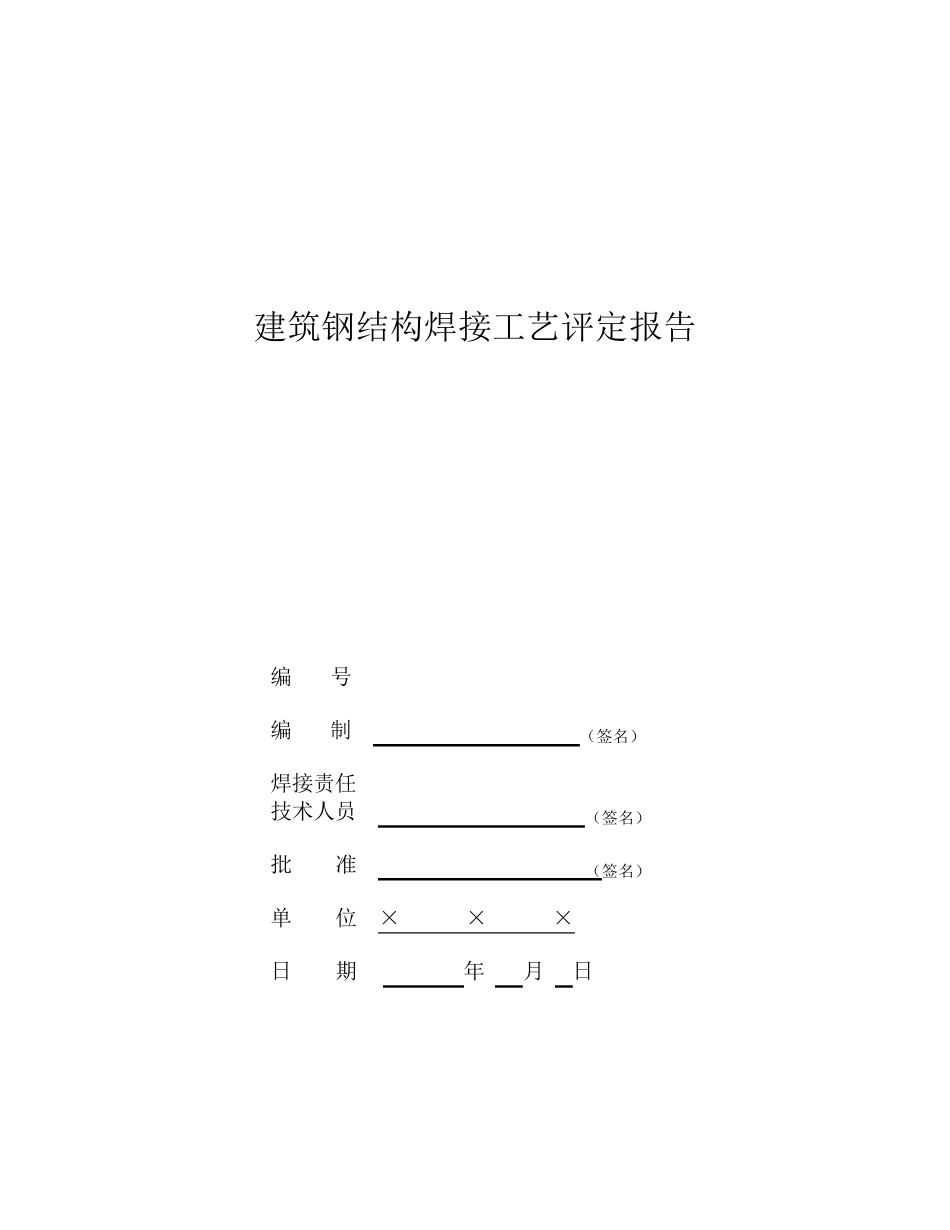

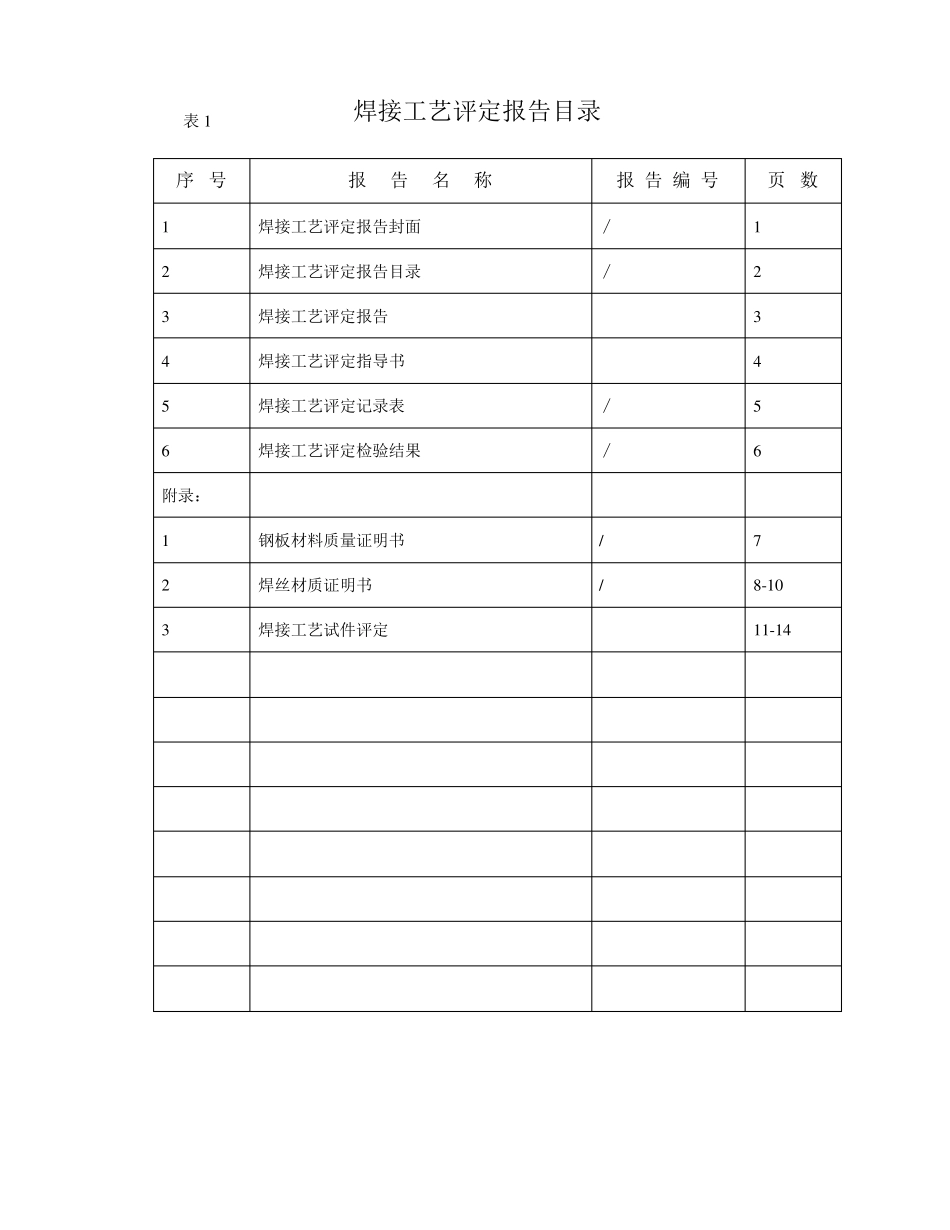

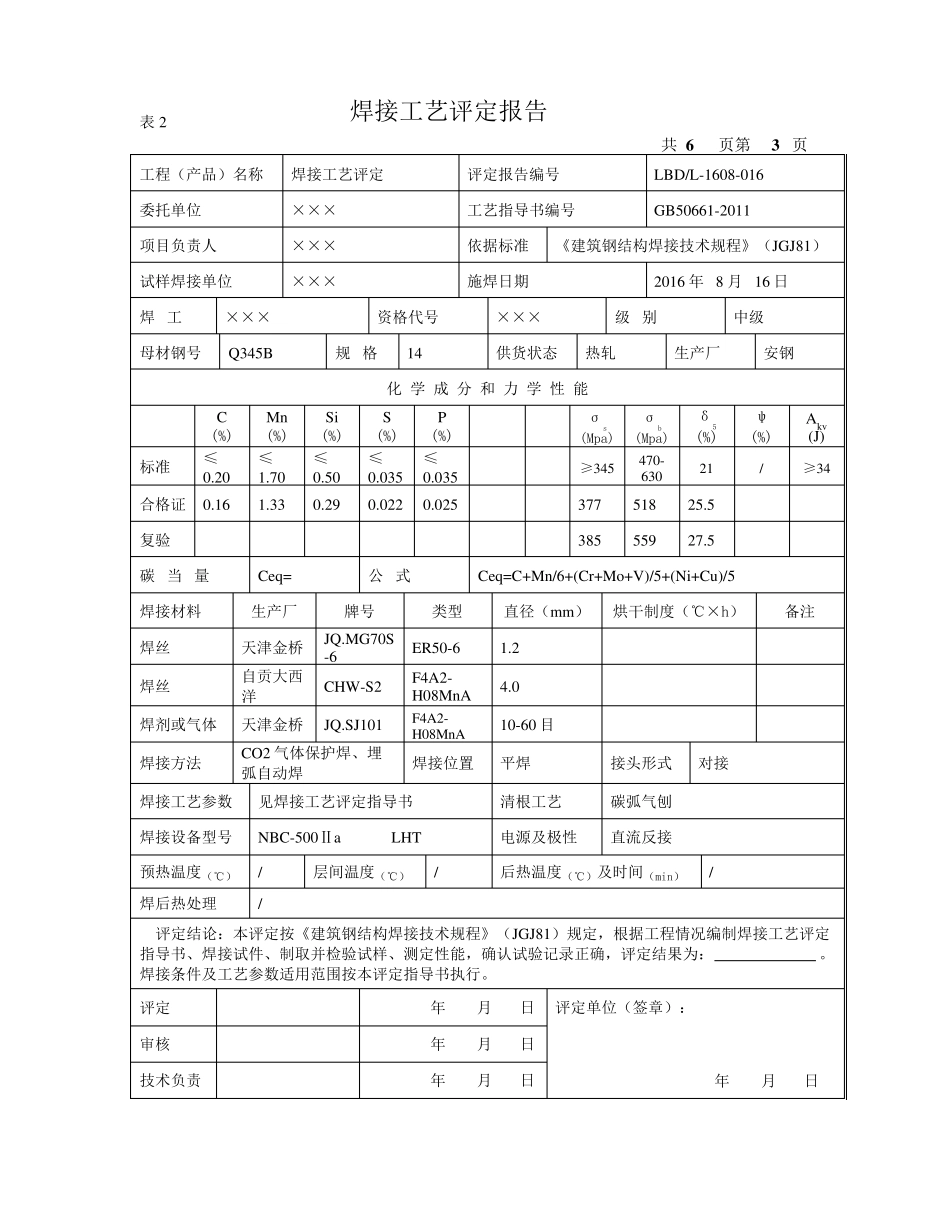

建筑钢结构焊接工艺评定报告 编 号 编 制 （签名） 焊接责任 技术人员 （签名） 批 准 （签名） 单 位 × × × 日 期 年 月 日 表1 焊接工艺评定报告目录 序 号 报 告 名 称 报 告 编 号 页 数 1 焊接工艺评定报告封面 ∕ 1 2 焊接工艺评定报告目录 ∕ 2 3 焊接工艺评定报告 3 4 焊接工艺评定指导书 4 5 焊接工艺评定记录表 ∕ 5 6 焊接工艺评定检验结果 ∕ 6 附录： 1 钢板材料质量证明书 / 7 2 焊丝材质证明书 / 8 -1 0 3 焊接工艺试件评定 1 1 -1 4 表2 焊接工艺评定报告 共 6 页第 3 页 工程（产品）名称 焊接工艺评定 评定报告编号 LBD/L-1608-016 委托单位 ××× 工艺指导书编号 GB50661-2011 项目负责人 ××× 依据标准 《建筑钢结构焊接技术规程》（JGJ81） 试样焊接单位 ××× 施焊日期 2016 年 8 月 16 日 焊 工 ××× 资格代号 ××× 级 别 中级 母材钢号 Q345B 规 格 14 供货状态 热轧 生产厂 安钢 化 学 成 分 和 力 学 性 能 C (%) Mn (%) Si (%) S (%) P (%) σs (Mpa) σb (Mpa) δ5 (%) ψ (%) Akv (J) 标准 ≤0.20 ≤1.70 ≤0.50 ≤0.035 ≤0.035 ≥345 470-630 21 / ≥34 合格证 0.16 1.33 0.29 0.022 0.025 377 518 25.5 复验 385 559 27.5 碳 当 量 Ceq= 公 式 Ceq=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu )/5 焊接材料 生产厂 牌号 类型 直径（mm） 烘干制度（℃×h） 备注 焊丝 天津金桥 JQ.MG70S-6 ER50-6 1.2 焊丝 自贡大西洋 CHW-S2 F4A2-H08MnA 4.0 焊剂或气体 天津金桥 JQ.SJ101 F4A2-H08MnA 10-60 目 焊接方法 CO2 气体保护焊、埋弧自动焊 焊接位置 平焊 接头形式 对接 焊接工艺参数 见焊接工艺评定指导书 清根工艺 碳弧气刨 焊接设备型号 NBC-500Ⅱa LHT 电源及极性 直流反接 预热温度（℃） / 层间温度（℃） / 后热温度（℃）及时间（min） / 焊后热处理 / 评定结论：本评定按《建筑钢结构焊接技术规程》（JGJ81）规定， 根据工程情 况 编制焊接工艺评定指导书、焊接试件 、制取 并 检 验试样、测 定性能， 确 认 试验记 录 正 确 ， 评定结果 为 ： 。焊接条 件 及工艺参数适 用 范 围 按本评定指导书执 行 。 评定 年 月 日 评定单位（签...
