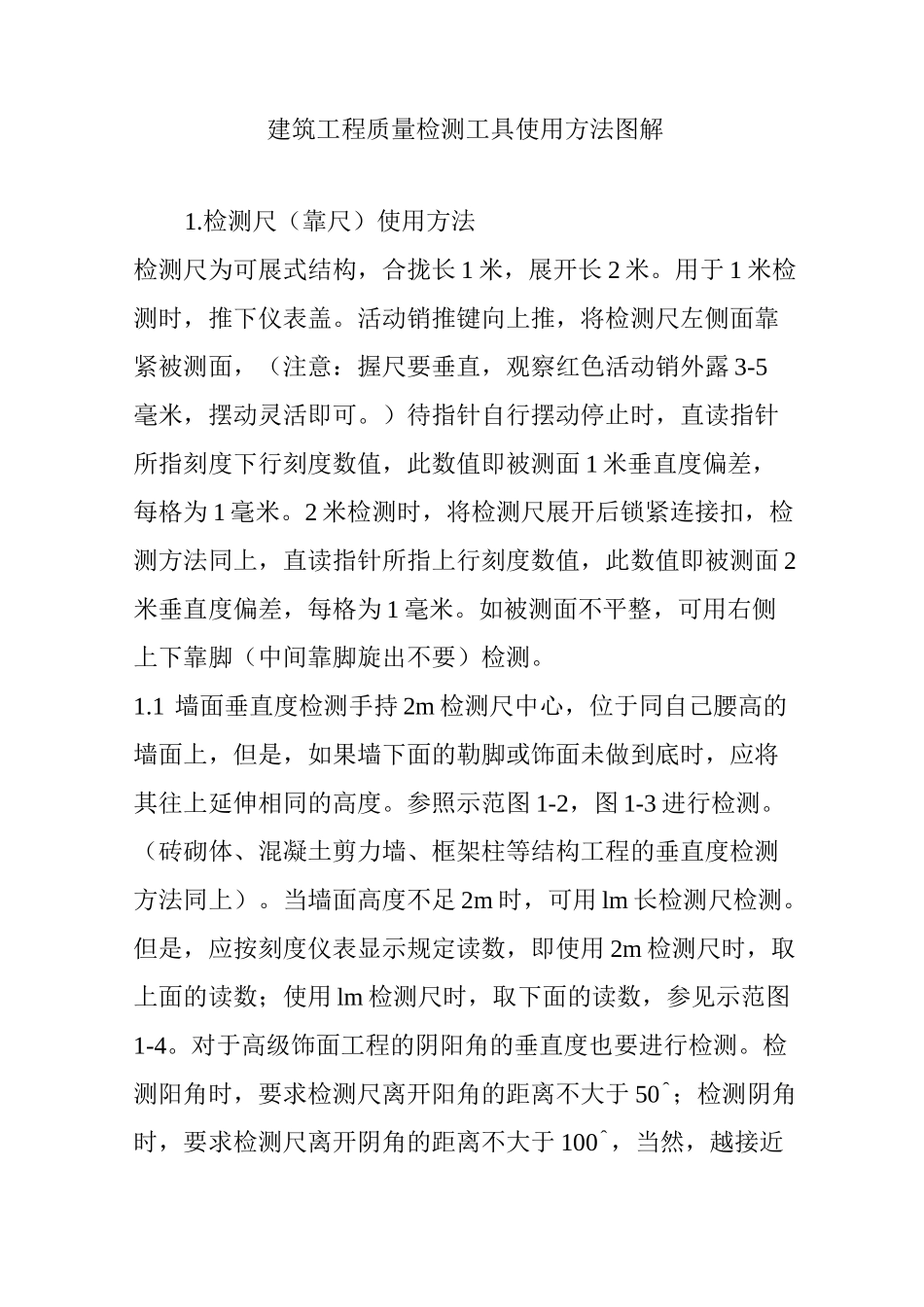

建筑工程质量检测工具使用方法图解1.检测尺（靠尺）使用方法检测尺为可展式结构，合拢长 1 米，展开长 2 米。用于 1 米检测时，推下仪表盖。活动销推键向上推，将检测尺左侧面靠紧被测面，（注意：握尺要垂直，观察红色活动销外露 3-5毫米，摆动灵活即可。）待指针自行摆动停止时，直读指针所指刻度下行刻度数值，此数值即被测面 1 米垂直度偏差，每格为 1 毫米。2 米检测时，将检测尺展开后锁紧连接扣，检测方法同上，直读指针所指上行刻度数值，此数值即被测面 2米垂直度偏差，每格为 1 毫米。如被测面不平整，可用右侧上下靠脚（中间靠脚旋出不要）检测。1.1 墙面垂直度检测手持 2m 检测尺中心，位于同自己腰高的墙面上，但是，如果墙下面的勒脚或饰面未做到底时，应将其往上延伸相同的高度。参照示范图 1-2，图 1-3 进行检测。（砖砌体、混凝土剪力墙、框架柱等结构工程的垂直度检测方法同上）。当墙面高度不足 2m 时，可用 lm 长检测尺检测。但是，应按刻度仪表显示规定读数，即使用 2m 检测尺时，取上面的读数；使用 lm 检测尺时，取下面的读数，参见示范图1-4。对于高级饰面工程的阴阳角的垂直度也要进行检测。检测阳角时，要求检测尺离开阳角的距离不大于 50^；检测阴角时，要求检测尺离开阴角的距离不大于 100^，当然，越接近代表性就越强。1.2 墙面平整度检测检测墙面平整度时，检测尺侧面靠紧被测面，其缝隙大小用契形塞尺检测（参照 2.4 契形塞尺）。每处应检测三个点，即竖向一点，并在其原位左右交叉 45°各一点，取其三点的平均值。参照示范图 1-5，图 1-6，图 1-7 进行检测。平整度数值的正确读出，是用楔形塞尺塞入缝隙最大处确定的，但是，如果手放在靠尺板的中间，或两手分别放在据两端 1/3 处检测时，应在端头减去 100mm 以内查找最大值读数；参照示范图 1-8 进行检测。如果将手放在检测尺的一端检测时，应测定另一端头的平整度，并取其值的 1/2作为实测结果。（砖砌体、混凝土剪力墙等结构工程的平整度度检测方法同上，所不同的是受检混凝土柱子的正面及侧面，各斜向检测两处平整度）。1.3 地面平整度检测检测地面平整度时，与检测墙面平整度方法基本相同，仍然是每处应检测三个点，即顺直方向一点，并在其原位左右交叉 45°各一点，取其三点的平均值。其他等方法参照 1.2 条进行检测。所不同的是遇有色带、门洞口时，应通过其进行检测。参照示范图 1-9，图 1-10，图 1...
