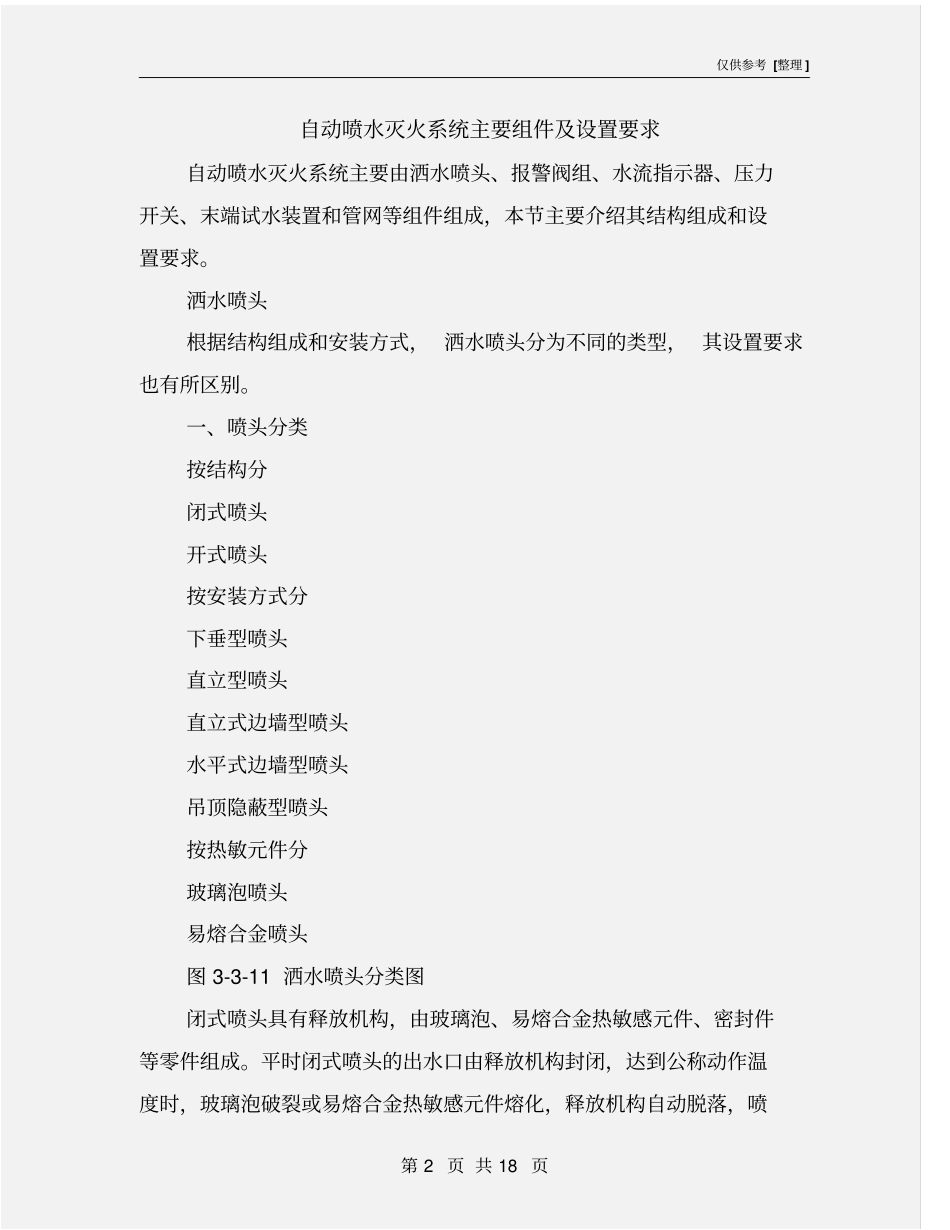

仅供参考 [整理 ] 第 1 页 共 18 页安全管理文书自动喷水灭火系统主要组件及设置要求日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 18 页自动喷水灭火系统主要组件及设置要求自动喷水灭火系统主要由洒水喷头、报警阀组、水流指示器、压力开关、末端试水装置和管网等组件组成，本节主要介绍其结构组成和设置要求。洒水喷头根据结构组成和安装方式， 洒水喷头分为不同的类型， 其设置要求也有所区别。一、喷头分类按结构分闭式喷头开式喷头按安装方式分下垂型喷头直立型喷头直立式边墙型喷头水平式边墙型喷头吊顶隐蔽型喷头按热敏元件分玻璃泡喷头易熔合金喷头图 3-3-11 洒水喷头分类图闭式喷头具有释放机构，由玻璃泡、易熔合金热敏感元件、密封件等零件组成。平时闭式喷头的出水口由释放机构封闭，达到公称动作温度时，玻璃泡破裂或易熔合金热敏感元件熔化，释放机构自动脱落，喷仅供参考 [整理 ] 第 3 页 共 18 页头开启喷水。闭式喷头具有定温探测器和定温阀及布水器的作用。开式喷头（包括水幕喷头）没有释放机构，喷口呈常开状态。根据喷头的热敏性能指标，喷头分为早期抑制快速响应（ESFR）喷头、快速响应喷头和标准响应喷头。早期抑制快速响应（ESFR）喷头的响应时间指数为 RTI＜28(m· s)0.5 ；快速响应喷头的响应时间指数为RTI≤50(m· s)0.5 ；标准响应喷头的响应时间指数为RTI≥80(m· s)0.5 。根据国家标准《自动喷水灭火系统第1 部分：洒水喷头》GB5135.1，玻璃泡洒水喷头的公称动作温度分成13 个温度等级，易熔合金元件喷头分成 7 个温度等级。为了区分不同公称动作温度的喷头，将感温玻璃泡中的液体和易熔合金喷头的轭臂标识不同的颜色，见表3-3-11 。表 3-3-11 闭式喷头的公称动作温度和色标玻璃泡喷头易熔合金喷头公称动作温度 ( ℃)工作液色标公称动作温度 ( ℃)轭臂色标57 橙57～77 本色68 红仅供参考 [整理 ] 第 4 页 共 18 页80～107 白79 黄121～149 蓝93 绿163～191 红100 灰204～246 绿121 天蓝260～302 橙141 蓝320～343 橙163 淡紫仅供参考 [整理 ] 第 5 页 共 18 页182 紫红204 黑227 黑260 黑343 黑（二）喷头选型与设置要求1．喷头选型（1）对于湿式自动喷水灭火系统，在吊顶下布置喷头时，应采用下垂型或吊顶型喷头；顶板为水平面的轻危险级、中危险级I 级居室和办公室，可采用边墙型喷头...
