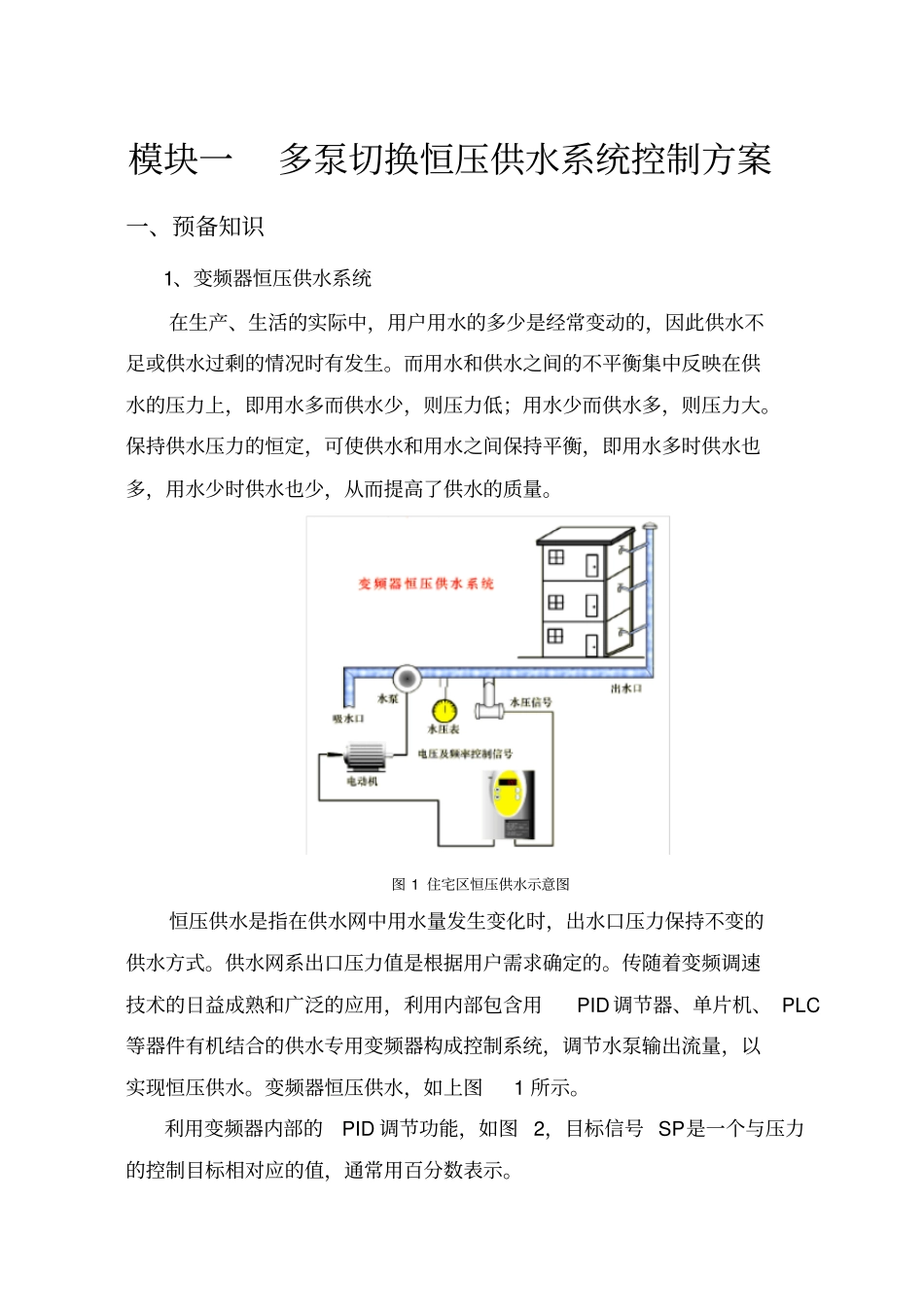

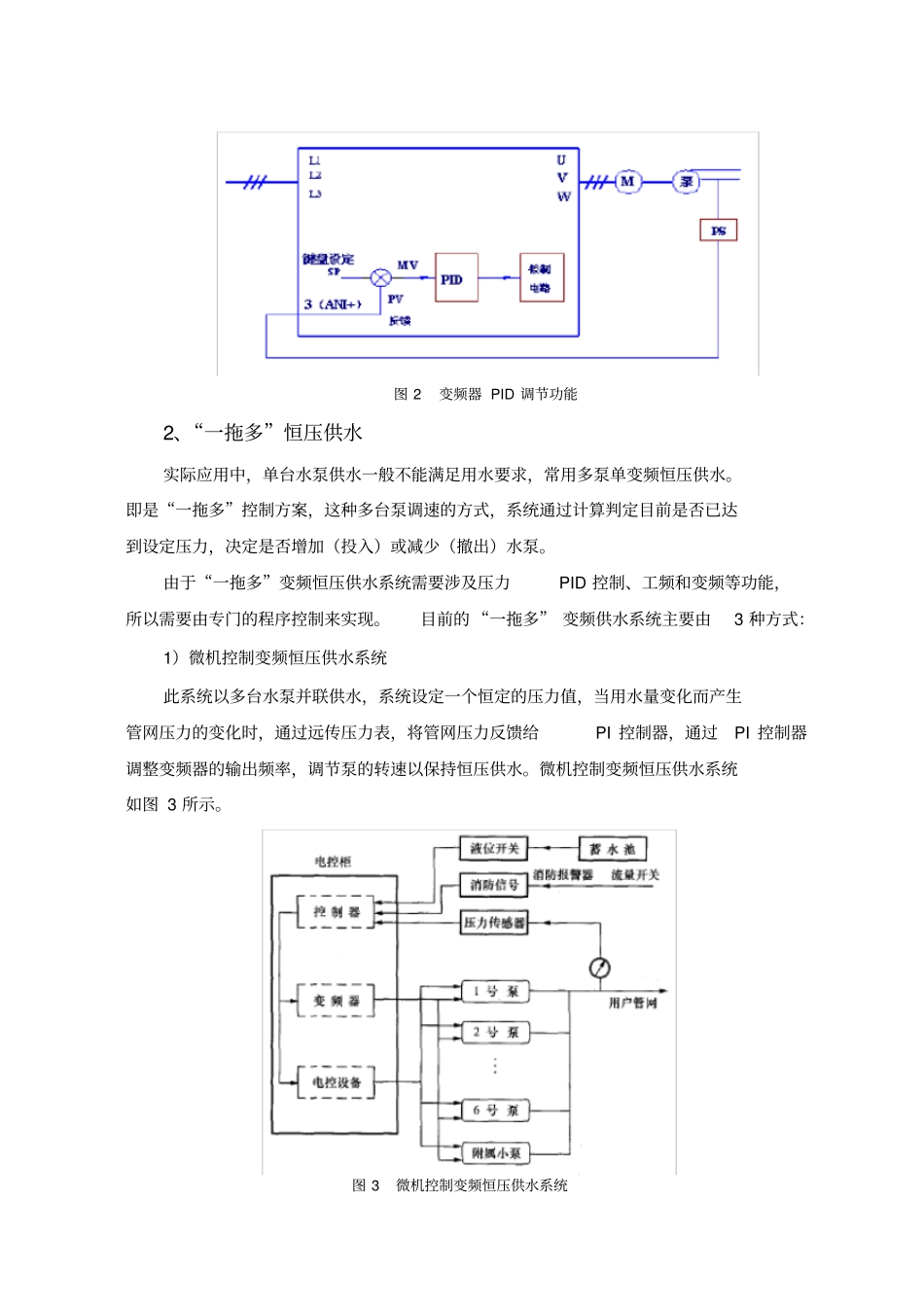

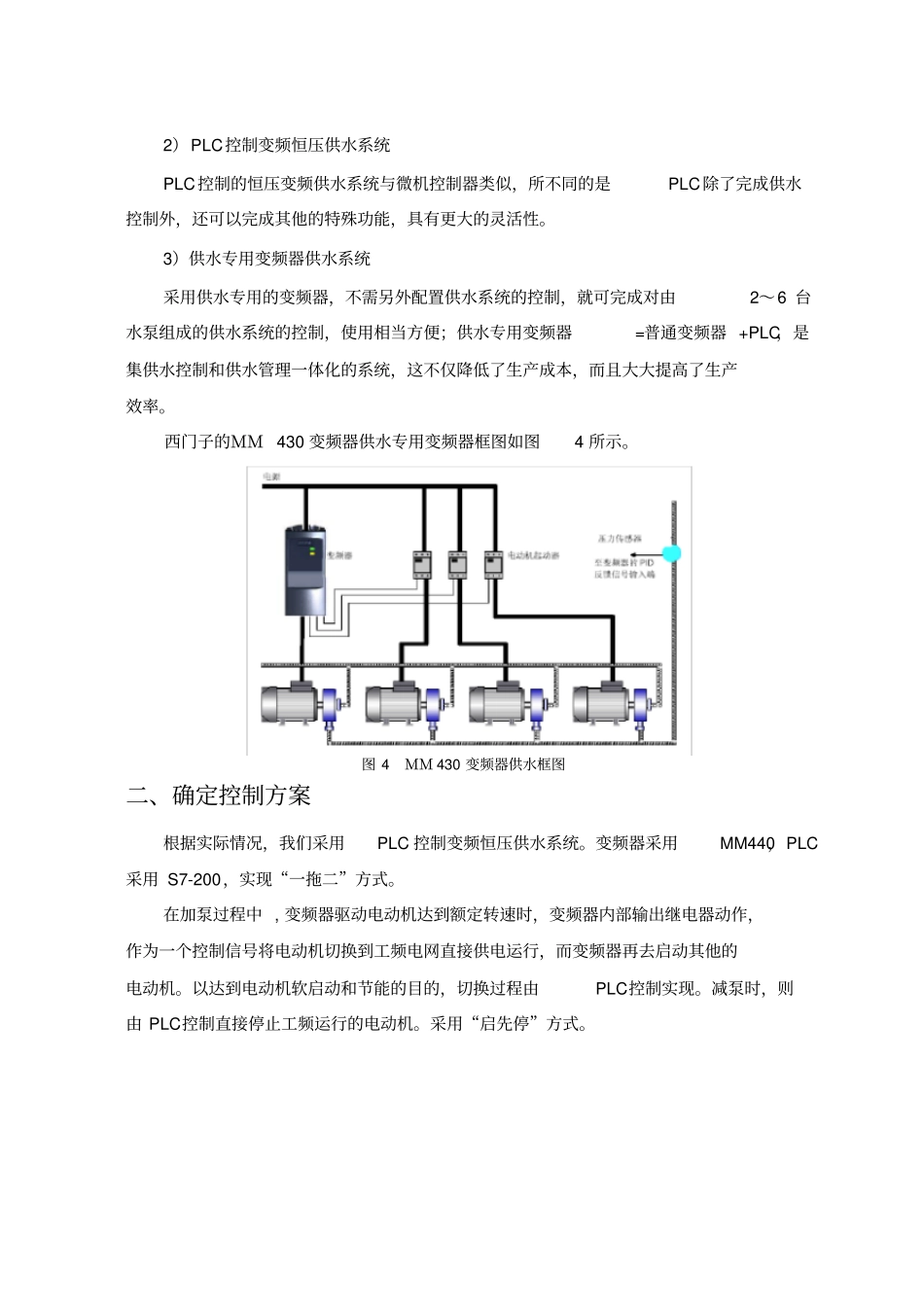

模块一多泵切换恒压供水系统控制方案一、预备知识1、变频器恒压供水系统在生产、生活的实际中，用户用水的多少是经常变动的，因此供水不足或供水过剩的情况时有发生。而用水和供水之间的不平衡集中反映在供水的压力上，即用水多而供水少，则压力低；用水少而供水多，则压力大。保持供水压力的恒定，可使供水和用水之间保持平衡，即用水多时供水也多，用水少时供水也少，从而提高了供水的质量。图 1 住宅区恒压供水示意图恒压供水是指在供水网中用水量发生变化时，出水口压力保持不变的供水方式。供水网系出口压力值是根据用户需求确定的。传随着变频调速技术的日益成熟和广泛的应用，利用内部包含用PID 调节器、单片机、 PLC等器件有机结合的供水专用变频器构成控制系统，调节水泵输出流量，以实现恒压供水。变频器恒压供水，如上图1 所示。利用变频器内部的PID 调节功能，如图 2，目标信号 SP是一个与压力的控制目标相对应的值，通常用百分数表示。图 2变频器 PID 调节功能2、“一拖多”恒压供水实际应用中，单台水泵供水一般不能满足用水要求，常用多泵单变频恒压供水。即是“一拖多”控制方案，这种多台泵调速的方式，系统通过计算判定目前是否已达到设定压力，决定是否增加（投入）或减少（撤出）水泵。由于“一拖多”变频恒压供水系统需要涉及压力PID 控制、工频和变频等功能，所以需要由专门的程序控制来实现。目前的 “一拖多” 变频供水系统主要由3 种方式：1）微机控制变频恒压供水系统此系统以多台水泵并联供水，系统设定一个恒定的压力值，当用水量变化而产生管网压力的变化时，通过远传压力表，将管网压力反馈给PI 控制器，通过PI 控制器调整变频器的输出频率，调节泵的转速以保持恒压供水。微机控制变频恒压供水系统如图 3 所示。图 3 微机控制变频恒压供水系统2）PLC控制变频恒压供水系统PLC控制的恒压变频供水系统与微机控制器类似，所不同的是PLC除了完成供水控制外，还可以完成其他的特殊功能，具有更大的灵活性。3）供水专用变频器供水系统采用供水专用的变频器，不需另外配置供水系统的控制，就可完成对由2～6 台水泵组成的供水系统的控制，使用相当方便；供水专用变频器=普通变频器 +PLC，是集供水控制和供水管理一体化的系统，这不仅降低了生产成本，而且大大提高了生产效率。西门子的ＭＭ 430 变频器供水专用变频器框图如图4 所示。图 4 ＭＭ 430 变频器供水框图二、确定控制方案根据实际情况...
