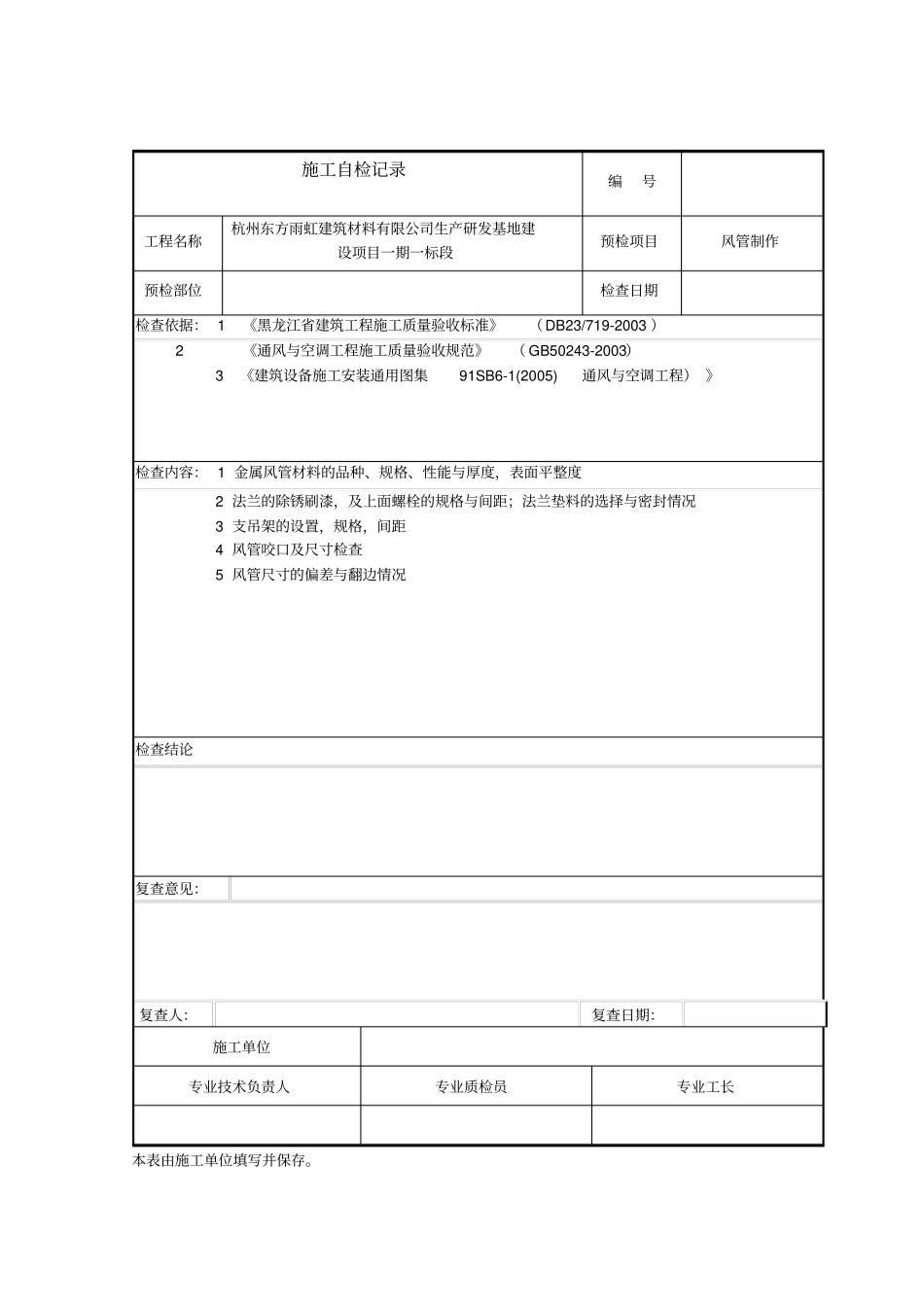

施工自检记录编号工程名称杭州东方雨虹建筑材料有限公司生产研发基地建设项目一期一标段预检项目风管制作预检部位检查日期检查依据： 1 《黑龙江省建筑工程施工质量验收标准》（DB23/719-2003 ） 2 《通风与空调工程施工质量验收规范》（ GB50243-2003）3 《建筑设备施工安装通用图集 91SB6-1(2005) 通风与空调工程） 》检查内容： 1 金属风管材料的品种、规格、性能与厚度，表面平整度2 法兰的除锈刷漆，及上面螺栓的规格与间距；法兰垫料的选择与密封情况3 支吊架的设置，规格，间距4 风管咬口及尺寸检查5 风管尺寸的偏差与翻边情况检查结论复查意见：复查人：复查日期：施工单位专业技术负责人专业质检员专业工长本表由施工单位填写并保存。互检记录编号工程名称杭州东方雨虹建筑材料有限公司生产研发基地建设项目一期一标段预检项目通风管道制作安装预检部位站厅层 10~19/ B 轴检查日期依据：施工图纸（施工图纸号108— HK）、设计变更、洽商（编号/）和有关规范、规程。主要材料或设备：镀锌钢板、角钢、通丝规格 / 型号： L40 ×4 Ф 10互检内容： 1、风管安装位置准确，标高、走向、大小符合设计要求； 2、风管采用法兰连接，表面平整无明显扭曲； 3、风管连接平直、不扭曲，水平度偏差小于3／1000； 4、风管的吊杆采用φ10 的通丝，风管横担使用50*5 等边角钢。 5、风管吊杆平直，螺纹完整、光洁。各吊架的受力均匀，无明显变形。 6、风管的支吊架被破坏处进行了补漆。检查意见：经检查符合设计要求和《通风与空调工程施工质量验收规范》GB50243-2002 规定复查结论：复查人：复查日期：施工单位专业技术负责人风管制作班组风管安装班组本表由施工单位填写并保存。交接检查记录表 C5-4编号工程名称杭州东方雨虹建筑材料有限公司生产研发基地建设项目一期一标段移交班组名称风管制作组接收班组名称风管安装组交接部位检查日期交接内容：1 金属风管材料的品种、规格、性能与厚度等应符合设计和施工验收的要求。2 风管尺寸对应的法兰规格，横担及支吊架的间距与规格。3 风管法兰连接的密封要求，对应法兰连接的螺栓规格及螺孔间距。4 风管的加固要求。检查结果：1 法兰为 L40*4 角钢、螺栓孔间距≦130 ㎜，铆钉孔间距≦130 ㎜，对角线误差﹤3 ㎜ 2 板材为㎜镀锌钢板、板材表面无划痕，板材长边、短边误差＜㎜ 3法兰无底漆外漏、无起层、起泡现象复查意见：复查人：复查日期专业技术负责人意...
