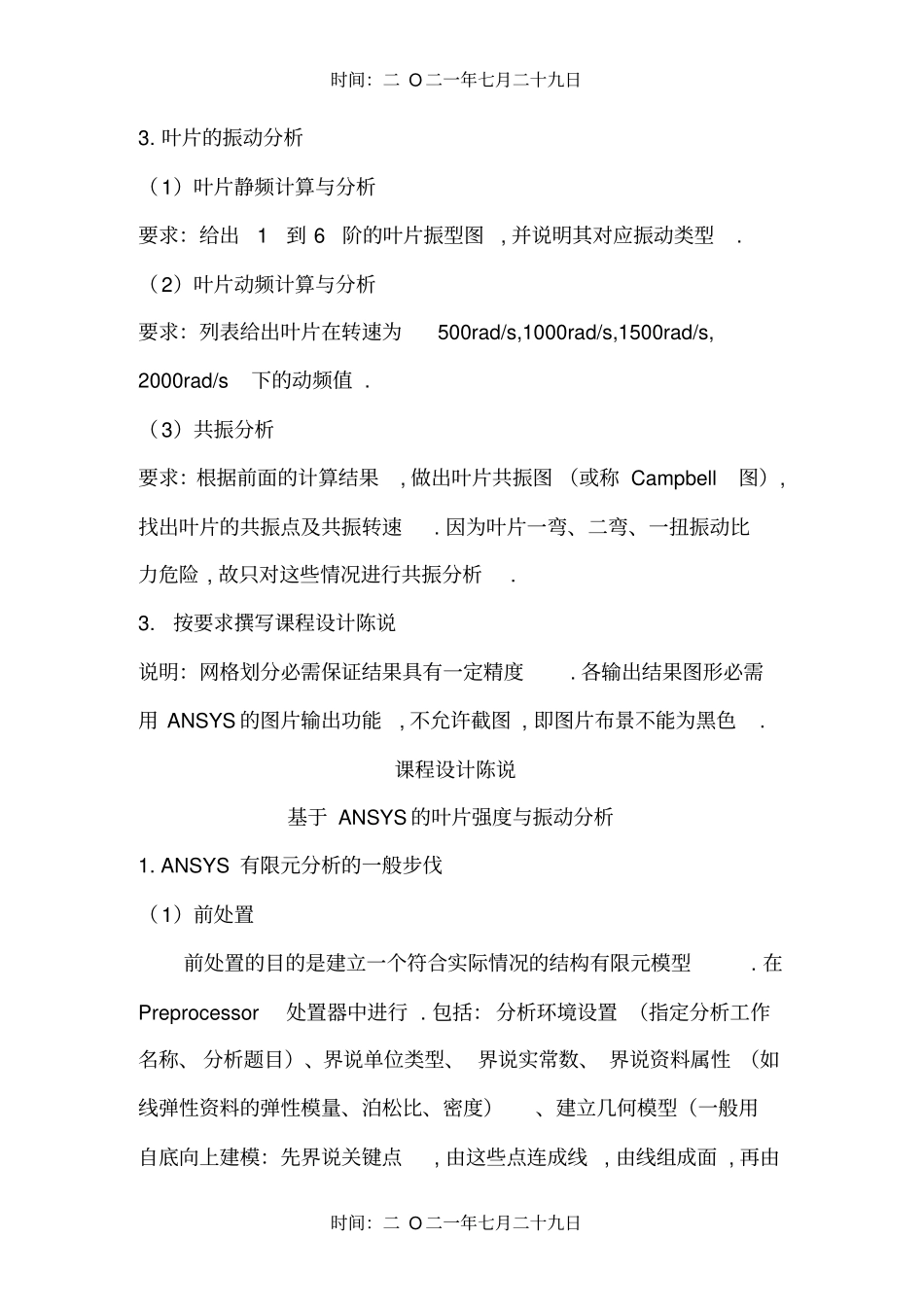

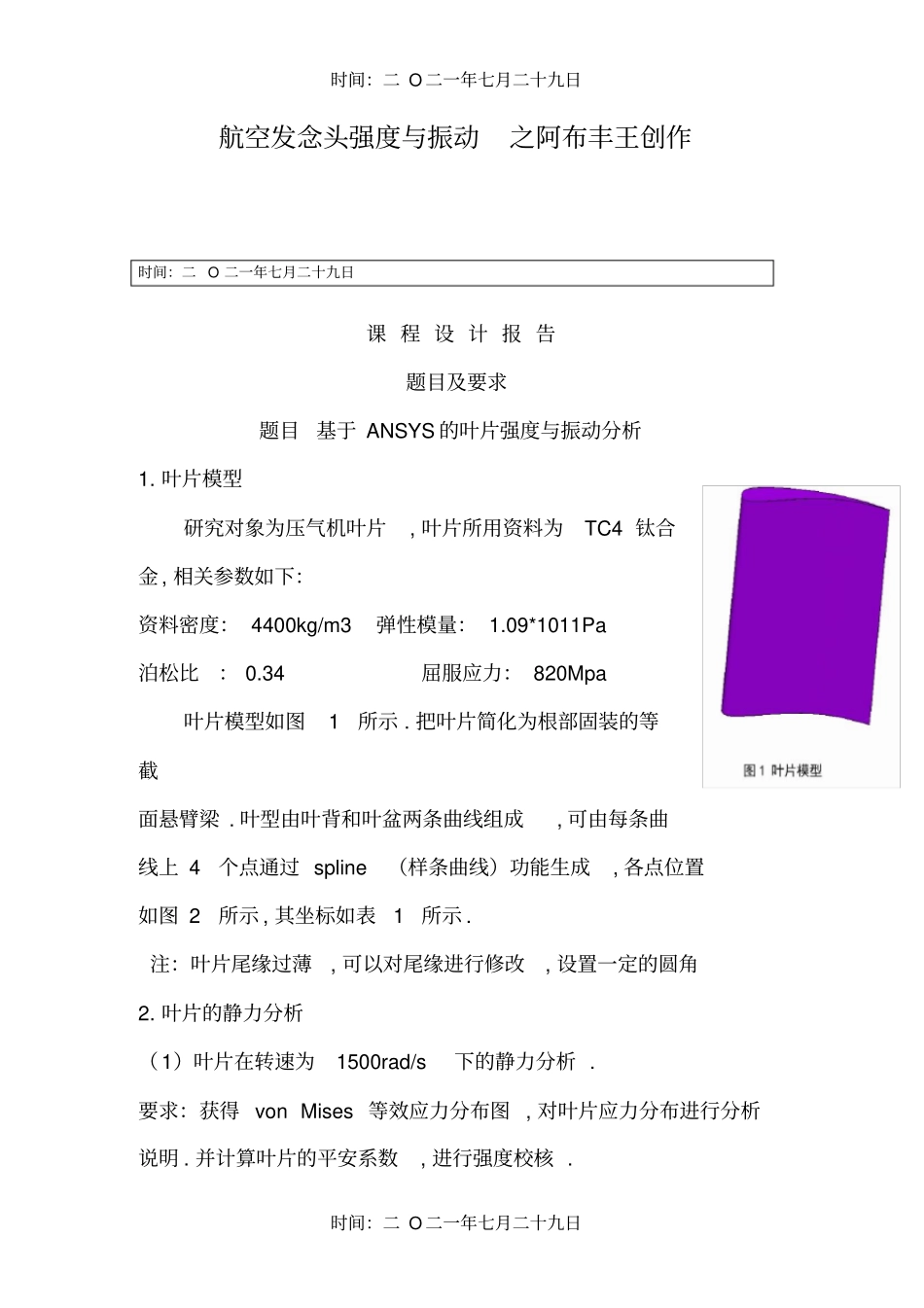

时间：二 O 二一年七月二十九日时间：二 O 二一年七月二十九日航空发念头强度与振动之阿布丰王创作时间：二 O 二一年七月二十九日课 程 设 计 报 告题目及要求题目基于 ANSYS 的叶片强度与振动分析1. 叶片模型研究对象为压气机叶片, 叶片所用资料为 TC4 钛合金, 相关参数如下：资料密度： 4400kg/m3 弹性模量： 1.09*1011Pa泊松比： 0.34 屈服应力： 820Mpa 叶片模型如图 1 所示 . 把叶片简化为根部固装的等截面悬臂梁 . 叶型由叶背和叶盆两条曲线组成, 可由每条曲线上 4 个点通过 spline（样条曲线）功能生成, 各点位置如图 2 所示 , 其坐标如表 1 所示 . 注：叶片尾缘过薄, 可以对尾缘进行修改, 设置一定的圆角2. 叶片的静力分析（1）叶片在转速为 1500rad/s 下的静力分析 . 要求：获得 von Mises 等效应力分布图 , 对叶片应力分布进行分析说明 . 并计算叶片的平安系数, 进行强度校核 .时间：二 O 二一年七月二十九日时间：二 O 二一年七月二十九日3. 叶片的振动分析（1）叶片静频计算与分析要求：给出 1 到 6 阶的叶片振型图, 并说明其对应振动类型. （2）叶片动频计算与分析要求：列表给出叶片在转速为 500rad/s,1000rad/s,1500rad/s, 2000rad/s 下的动频值 . （3）共振分析要求：根据前面的计算结果, 做出叶片共振图 （或称 Campbell 图） ,找出叶片的共振点及共振转速. 因为叶片一弯、二弯、一扭振动比力危险 , 故只对这些情况进行共振分析.3. 按要求撰写课程设计陈说说明：网格划分必需保证结果具有一定精度. 各输出结果图形必需用 ANSYS 的图片输出功能, 不允许截图 , 即图片布景不能为黑色. 课程设计陈说基于 ANSYS 的叶片强度与振动分析1. ANSYS 有限元分析的一般步伐（1）前处置前处置的目的是建立一个符合实际情况的结构有限元模型. 在Preprocessor 处置器中进行 . 包括：分析环境设置 （指定分析工作名称、 分析题目）、界说单位类型、 界说实常数、 界说资料属性 （如线弹性资料的弹性模量、泊松比、密度）、建立几何模型（一般用自底向上建模：先界说关键点, 由这些点连成线, 由线组成面 , 再由时间：二 O 二一年七月二十九日时间：二 O 二一年七月二十九日线形成体）、对几何模型进行网格划分, 网格的划分往往越密集所求应力分布越明显, 但为了电脑计算方便, 运行速度快一点, 本次设计共划分 50 个网格...
