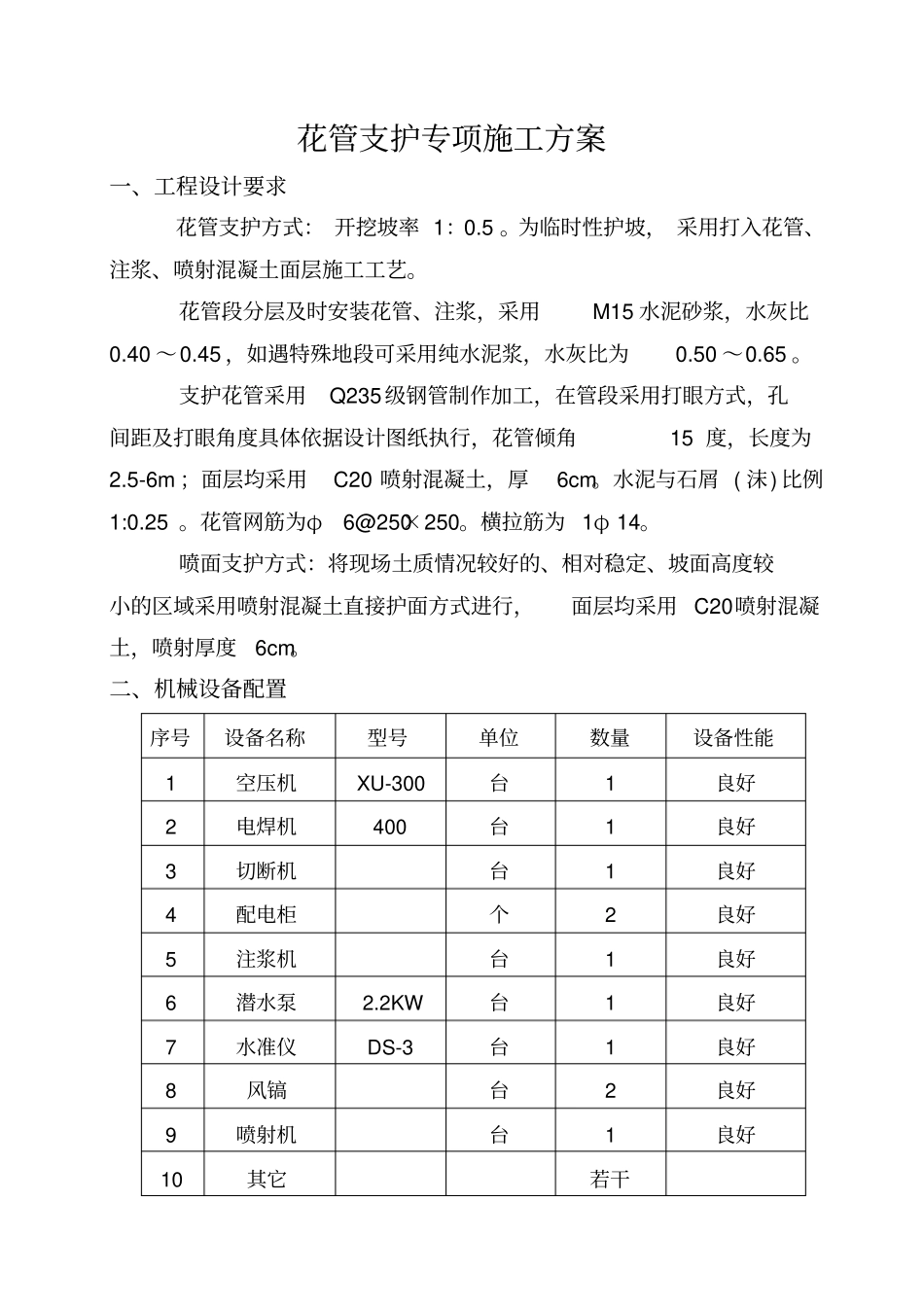

花管支护专项施工方案一、工程设计要求花管支护方式： 开挖坡率 1：0.5 。为临时性护坡， 采用打入花管、注浆、喷射混凝土面层施工工艺。花管段分层及时安装花管、注浆，采用M15 水泥砂浆，水灰比0.40 ～0.45 ，如遇特殊地段可采用纯水泥浆，水灰比为0.50 ～0.65 。支护花管采用Q235级钢管制作加工，在管段采用打眼方式，孔间距及打眼角度具体依据设计图纸执行，花管倾角15 度，长度为2.5-6m ；面层均采用C20 喷射混凝土，厚6cm。水泥与石屑 ( 沫) 比例1:0.25 。花管网筋为φ6@250×250。横拉筋为 1φ 14。喷面支护方式：将现场土质情况较好的、相对稳定、坡面高度较小的区域采用喷射混凝土直接护面方式进行，面层均采用 C20喷射混凝土，喷射厚度6cm。二、机械设备配置序号设备名称型号单位数量设备性能1 空压机XU-300 台1 良好2 电焊机400 台1 良好3 切断机台1 良好4 配电柜个2 良好5 注浆机台1 良好6 潜水泵2.2KW 台1 良好7 水准仪DS-3 台1 良好8 风镐台2 良好9 喷射机台1 良好10 其它若干— 1 —三、花管（土钉墙）施工方案与方法3.1 施工程序1）施工前要对设计条件，地层条件及环境条件进行检查，在确保安全的前提下，编制实施方案。2）施工前，要对原材料的型号、品种、规格的质量及生产厂家进行检查，必须由甲方认可后，并且满足设计要求方可采购，所采购的材料，应符合设计和规范要求，并附有产品合格证，不符合国家规范要求的材料，决不允许在施工中使用，应清离现场。3）施工前，应选择相近地点进行3 根花管的工艺试作业，主要对钻孔注浆工序进行作业考核，以确定施工工艺和装备在本工程的适用性。4）机械土方开挖基坑分层开挖深度不超过3.0m。每次允许在距周边3m的基坑中自由开挖，然后在坡面分层进行喷、锚网作业，多余的土方倒入自由开挖坑中。5）分层进行钻孔、注浆及挂网喷射混凝土作业顺序。采用分层钻孔、注浆、挂网喷射混凝土；易塌土层每1 排孔喷一次混凝土。3.2 土方及刷坡土方开挖的基本原则是防止快速挖土卸荷造成坑壁土体松动，对于土钉墙而言还必须有平顺的刷坡面。为保证坡面准确平顺，必须加强测量工作，以坑底边线及高程为基准，按设计坡率以3m一个断面测求地面边坡开口点，然后连成开口线，刷坡时根据开口线，先刷标准坡槽，然后横向刷坡，并随时校验。只有采用以上的方法才能确保深基坑的边坡准确平顺。— 2 —3.3 花管施工1）定位：花管施工前，应严格根据边坡支...
