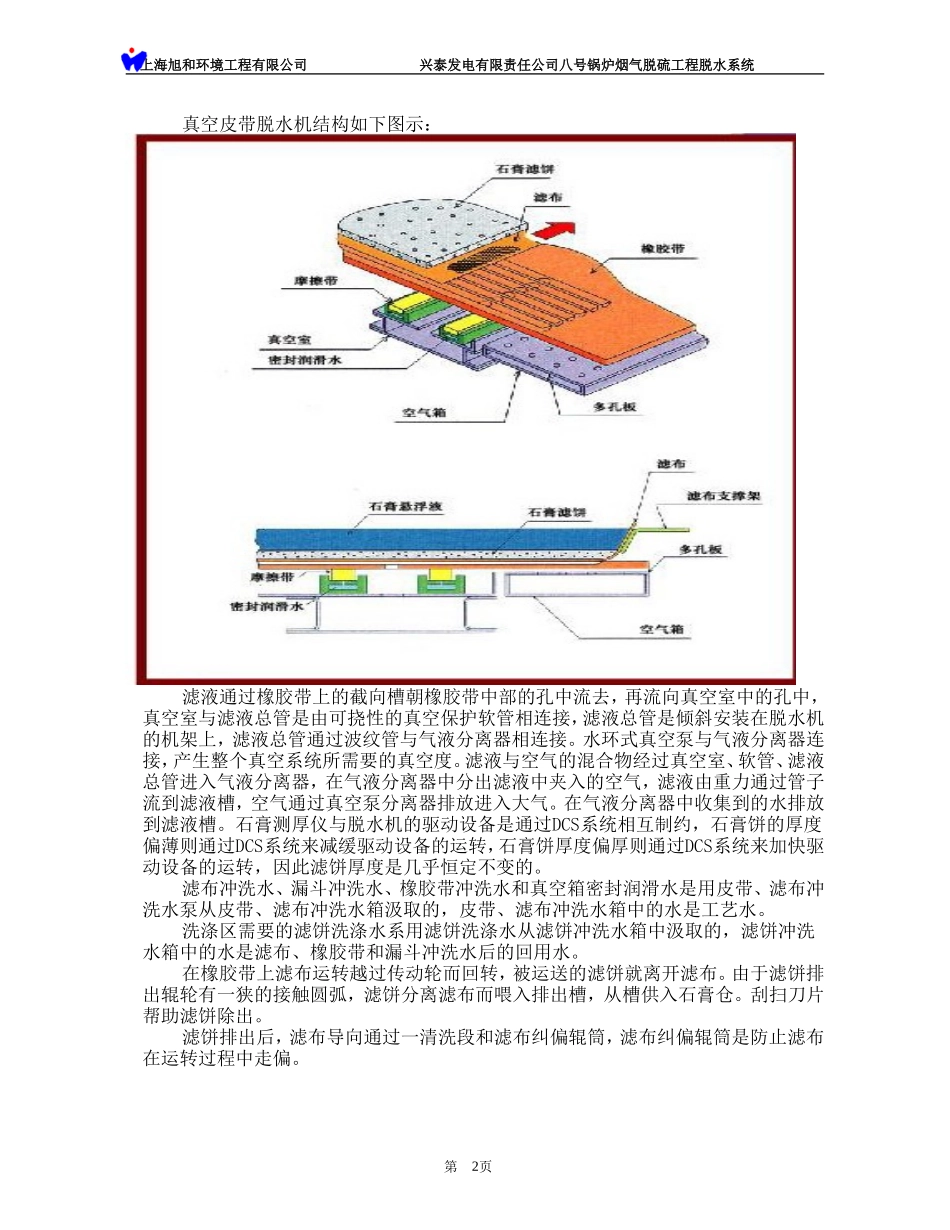

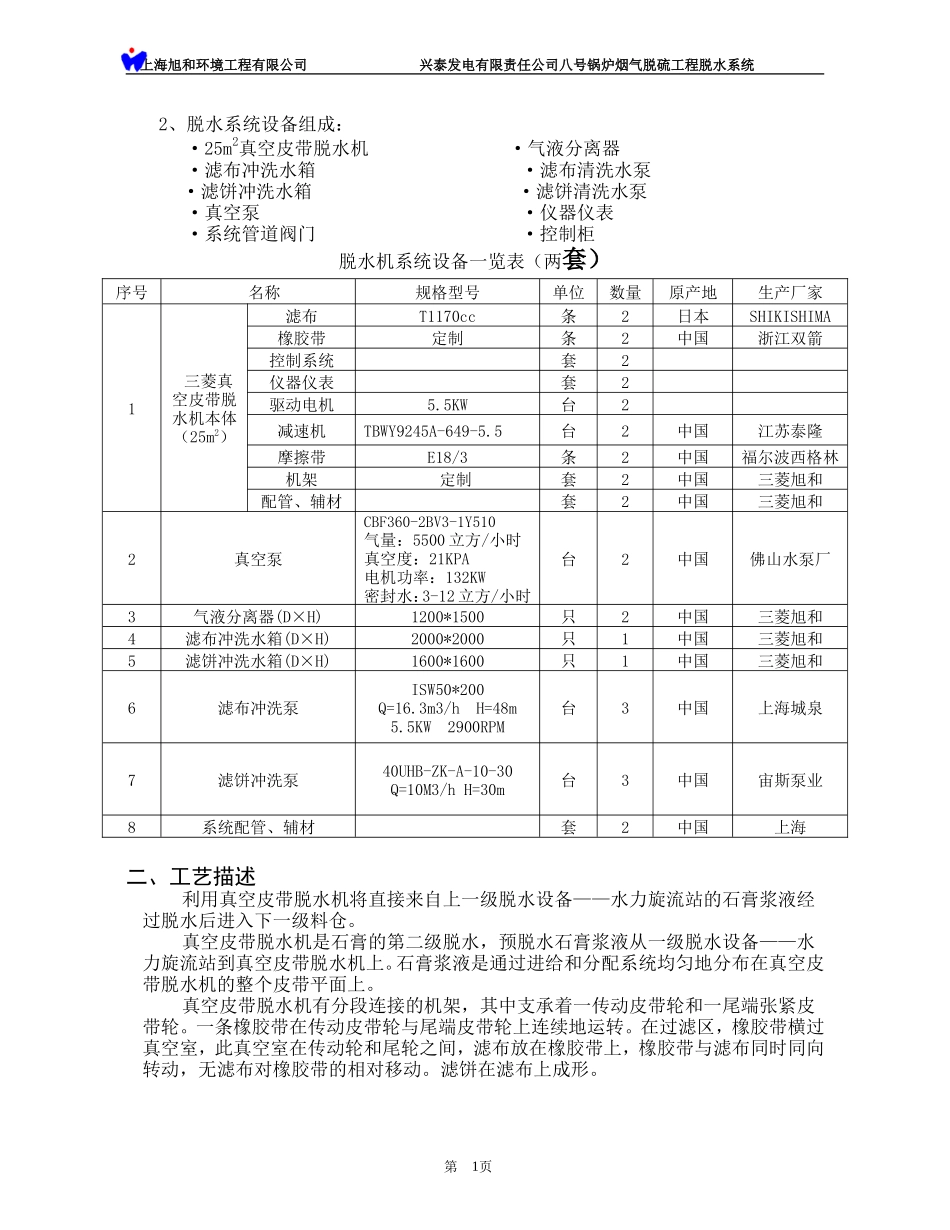

目录第一章脱水机系统简介1第二章真空皮带脱水机技术参数描述4第三章系统设备描述5第四章真空皮带脱水机程控逻辑说明11第五章脱水机系统操作规程20第六章真空皮带脱水机日常操作及维护23第七章真空皮带脱水机非正常操作及故障处理28第八章安全注意事项30第九章脱水系统操作数据记录表31第十章备品备件35第十一章本手册附件清单36第一章脱水机系统简介一、概述1、此手册是MB20-25型三菱真空皮带脱水机的实际操作及日常维护的说明。上海旭和环境工程有限公司兴泰发电有限责任公司八号锅炉烟气脱硫工程脱水系统2、脱水系统设备组成:·25m2真空皮带脱水机·气液分离器·滤布冲洗水箱·滤布清洗水泵·滤饼冲洗水箱·滤饼清洗水泵·真空泵·仪器仪表·系统管道阀门·控制柜脱水机系统设备一览表(两套)序号名称规格型号单位数量原产地生产厂家1三菱真空皮带脱水机本体(25m2)滤布T1170cc条2日本SHIKISHIMA橡胶带定制条2中国浙江双箭控制系统套2仪器仪表套2驱动电机5.5KW台2减速机TBWY9245A-649-5.5台2中国江苏泰隆摩擦带E18/3条2中国福尔波西格林机架定制套2中国三菱旭和配管、辅材套2中国三菱旭和2真空泵CBF360-2BV3-1Y510气量:5500立方/小时真空度:21KPA电机功率:132KW密封水:3-12立方/小时台2中国佛山水泵厂3气液分离器(D×H)1200*1500只2中国三菱旭和4滤布冲洗水箱(D×H)2000*2000只1中国三菱旭和5滤饼冲洗水箱(D×H)1600*1600只1中国三菱旭和6滤布冲洗泵ISW50*200Q=16.3m3/hH=48m5.5KW2900RPM台3中国上海城泉7滤饼冲洗泵40UHB-ZK-A-10-30Q=10M3/hH=30m台3中国宙斯泵业8系统配管、辅材套2中国上海二、工艺描述利用真空皮带脱水机将直接来自上一级脱水设备——水力旋流站的石膏浆液经过脱水后进入下一级料仓。真空皮带脱水机是石膏的第二级脱水,预脱水石膏浆液从一级脱水设备——水力旋流站到真空皮带脱水机上。石膏浆液是通过进给和分配系统均匀地分布在真空皮带脱水机的整个皮带平面上。真空皮带脱水机有分段连接的机架,其中支承着一传动皮带轮和一尾端张紧皮带轮。一条橡胶带在传动皮带轮与尾端皮带轮上连续地运转。在过滤区,橡胶带横过真空室,此真空室在传动轮和尾轮之间,滤布放在橡胶带上,橡胶带与滤布同时同向转动,无滤布对橡胶带的相对移动。滤饼在滤布上成形。第页1上海旭和环境工程有限公司兴泰发电有限责任公司八号锅炉烟气脱硫工程脱水系统真空皮带脱水机结构如下图示:滤液通过橡胶带上的截向槽朝橡胶带中部的孔中流去,再流向真空室中的孔中,真空室与滤液总管是由可挠性的真空保护软管相连接,滤液总管是倾斜安装在脱水机的机架上,滤液总管通过波纹管与气液分离器相连接。水环式真空泵与气液分离器连接,产生整个真空系统所需要的真空度。滤液与空气的混合物经过真空室、软管、滤液总管进入气液分离器,在气液分离器中分出滤液中夹入的空气,滤液由重力通过管子流到滤液槽,空气通过真空泵分离器排放进入大气。在气液分离器中收集到的水排放到滤液槽。石膏测厚仪与脱水机的驱动设备是通过DCS系统相互制约,石膏饼的厚度偏薄则通过DCS系统来减缓驱动设备的运转,石膏饼厚度偏厚则通过DCS系统来加快驱动设备的运转,因此滤饼厚度是几乎恒定不变的。滤布冲洗水、漏斗冲洗水、橡胶带冲洗水和真空箱密封润滑水是用皮带、滤布冲洗水泵从皮带、滤布冲洗水箱汲取的,皮带、滤布冲洗水箱中的水是工艺水。洗涤区需要的滤饼洗涤水系用滤饼洗涤水从滤饼冲洗水箱中汲取的,滤饼冲洗水箱中的水是滤布、橡胶带和漏斗冲洗水后的回用水。在橡胶带上滤布运转越过传动轮而回转,被运送的滤饼就离开滤布。由于滤饼排出辊轮有一狭的接触圆弧,滤饼分离滤布而喂入排出槽,从槽供入石膏仓。刮扫刀片帮助滤饼除出。滤饼排出后,滤布导向通过一清洗段和滤布纠偏辊筒,滤布纠偏辊筒是防止滤布在运转过程中走偏。第页2上海旭和环境工程有限公司兴泰发电有限责任公司八号锅炉烟气脱硫工程脱水系统真空系统为真空皮带脱水机提供脱水所需的真空。滤布与皮带冲洗系统为真空脱水机的滤布和皮带提供清洗并回收清洗水。滤饼冲洗系统为真空脱水机提供石膏饼的冲洗用水使石膏产品的含氯离子含...
