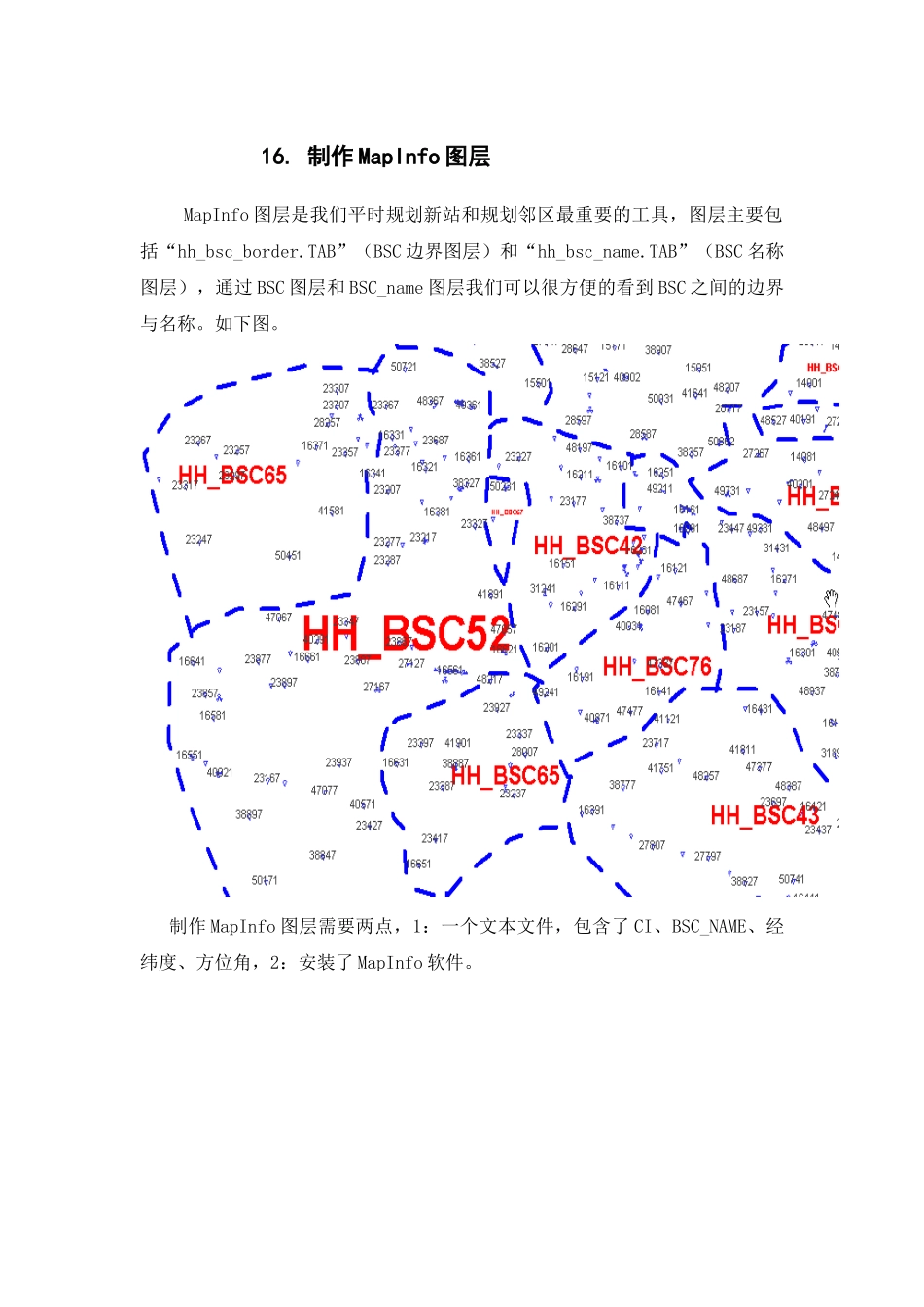

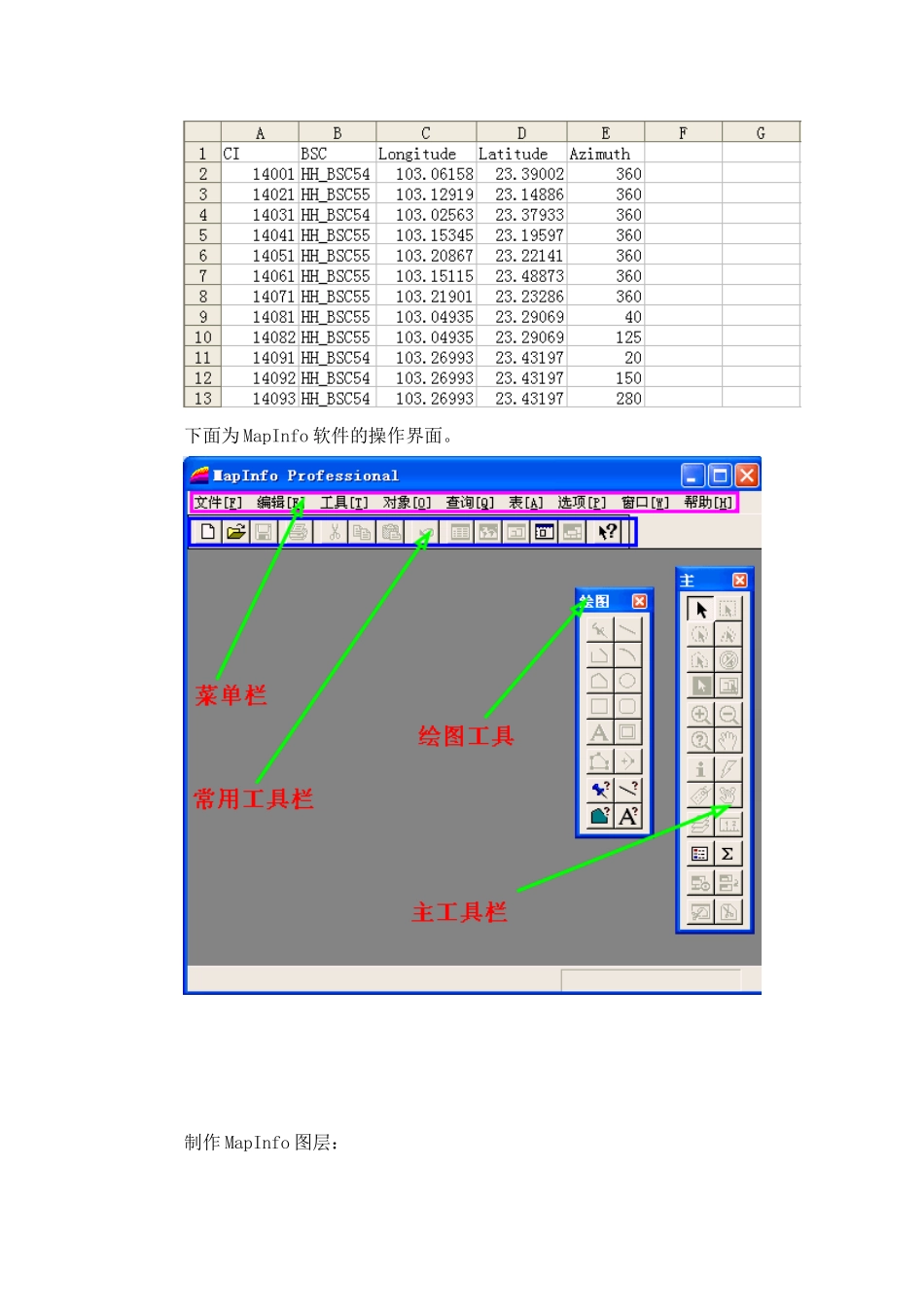

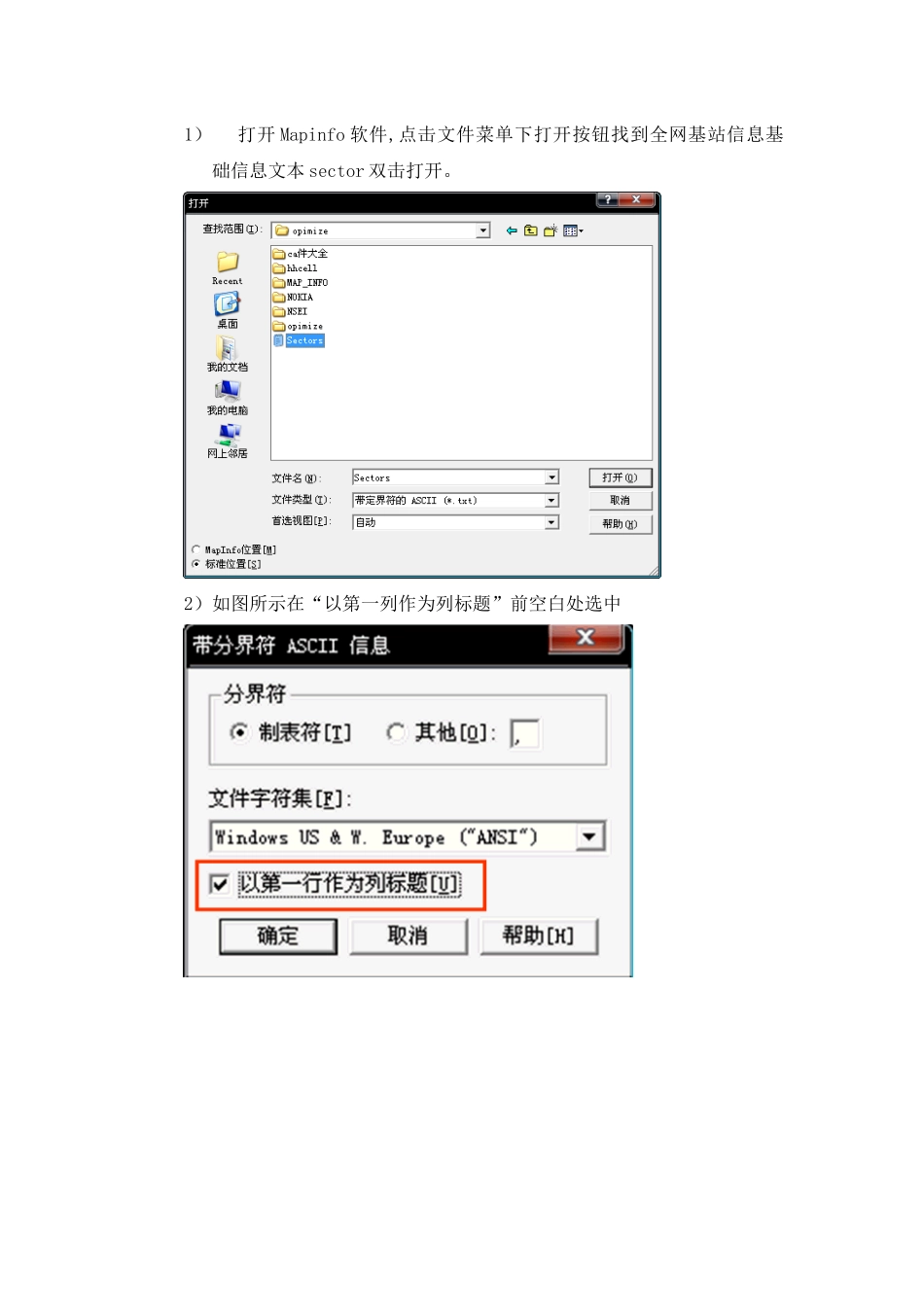

16.制作MapInfo图层MapInfo图层是我们平时规划新站和规划邻区最重要的工具，图层主要包括“hh_bsc_border.TAB”（BSC边界图层）和“hh_bsc_name.TAB”（BSC名称图层），通过BSC图层和BSC_name图层我们可以很方便的看到BSC之间的边界与名称。如下图。制作MapInfo图层需要两点，1：一个文本文件，包含了CI、BSC_NAME、经纬度、方位角，2：安装了MapInfo软件。下面为MapInfo软件的操作界面。制作MapInfo图层：1）打开Mapinfo软件,点击文件菜单下打开按钮找到全网基站信息基础信息文本sector双击打开。2）如图所示在“以第一列作为列标题”前空白处选中2）导入表后出现以下界面3）菜单栏表创建点,出现创建点界面后“取得X坐标的列[x]”选中longitude（经度），取得Y坐标的列[Y]选中latitude（纬度），点击确定。4）在常用工具栏内点击的新建地图窗口出现如下界面。5）在菜单栏中选择地图－>创建专题地图，如下图选择独立值下的缺省点独立值项，然后点击下一步按钮。6）如下图选中红色方框项，点击下一步7）点击确定完成8）从下图可以看出不同的BSC已按照不同的颜色明显的区分出来。9）右键点击上图空白处，选择图层控制菜单，弹出如下图所示对话框，选中红色区域空白处，表示可以编辑图层。然后点击确定10）点击绘图工具的线样式，设置线条样式、颜色、像素等等。11）选择绘图工具中的折线开始画BSC边框图层。12）BSC边框图层画好后效果图如下，图层画好后选择菜单栏下地图保存装饰地图保存文件名填入HH_BSC_BOADER.TAB单击保存，BSC边框装饰图层就保存好了。13）BSC边框图层保存好后，开始画BSC名字图层了，在图层控制中在可显示，可编辑、可标注对话框打上勾，并在标注选项内设置字体颜色、字体大小、字体样式以及字体位置等等，然后点击确定。14)BSC名字标注好以后利用绘图工具的文本样式按钮可以设置标注BSC名称的字体样式、字体大小、字体样色等等，文本按钮可以在图层中标注BSC名称。15)BSC名称图层画好后如下图，点击文件保存工作空间，然后图层控制去掉HH_BSC_BOADER图层可显示对话框，保存装饰地图，命名为HH_BSC_NAME。BSC名称图层就做好了。16）打开优化插件后可以通过双击和将BSC边界图层和BSC名称图层加载到优化插件之中，方便我们规划新站和邻区，并且可以通过图层控制中的显示控制决定显示或者不显示两个BSC图层。如下图：
