2024年多层住宅楼落地式双排脚手架施工方案

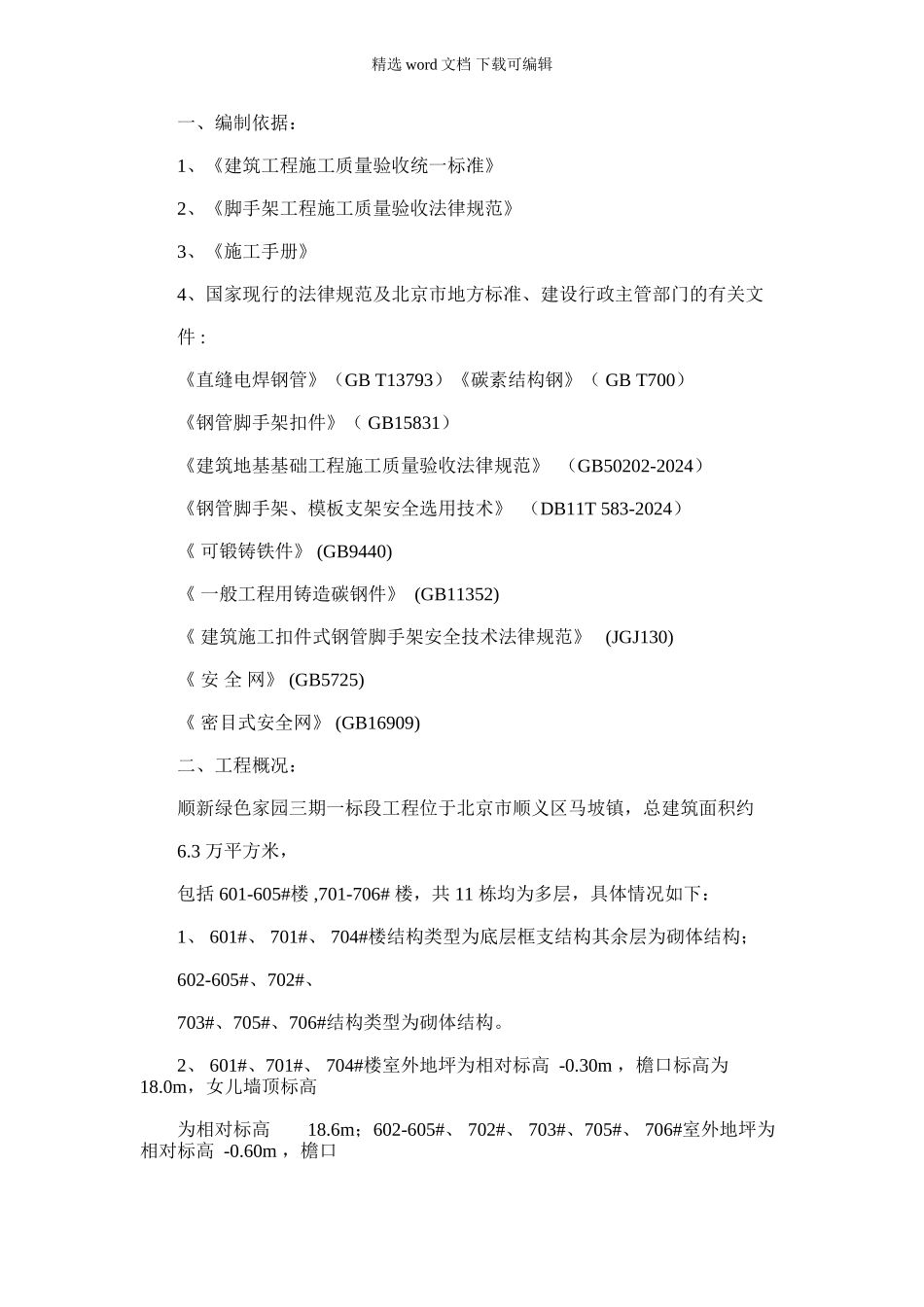

精选 word 文档 下载可编辑 一、编制依据： 1、《建筑工程施工质量验收统一标准》 2、《脚手架工程施工质量验收法律规范》 3、《施工手册》 4、国家现行的法律规范及北京市地方标准、建设行政主管部门的有关文 件 : 《直缝电焊钢管》（GB T13793 ）《碳素结构钢》（ GB T700） 《钢管脚手架扣件》（ GB15831） 《建筑地基基础工程施工质量验收法律规范》 （GB50202-2024） 《钢管脚手架、模板支架安全选用技术》 （DB11T 583-2024） 《 可锻铸铁件》 (GB9440) 《 一般工程用铸造碳钢件》 (GB11352) 《 建筑施工扣件式钢管脚手架安全技术法律规范》 (JGJ130) 《 安 全 网》 (GB5725) 《 密目式安全网》 (GB16909) 二、工程概况： 顺新绿色家园三期一标段工程位于北京市顺义区马坡镇，总建筑面积约 6.3 万平方米， 包括 601-605# 楼 ,701-706# 楼，共 11 栋均为多层，具体情况如下： 1 、 601# 、 701# 、 704#楼结构类型为底层框支结构其余层为砌体结构； 602-605#、702#、 703#、705#、706#结构类型为砌体结构。 2 、 601#、701# 、 704# 楼室外地坪为相对标高 -0.30m ，檐口标高为18.0m，女儿墙顶标高 为相对标高18.6m；602-605# 、 702# 、 703#、705# 、 706#室外地坪为 相对标高 -0.60m ，檐口下载后可任意编辑 标高为 17.4m，女儿墙顶标高为相对标高18.0m。 1 三、施工方案 本工程采纳落地式双排脚手架，脚手架高度601#、701#、704# 楼为19.6m，602-605# 、 702#、703#、705#、706# 楼为 19m。 1、脚手架材质和规格要求 （1）脚手架构配件 脚手架钢管应采纳现行国家标准《直缝电焊钢管》 （GB T13793）其质量 应符合现行国家标准《碳素结构钢》（ GB T700 ）中 Q235-A 级钢的规定。 （2）脚手架钢管截面尺寸外径Ф48mm ，壁厚 3.5mm，最大长度横向水平2200mm，其它 杆 6000mm。 （3）钢管的尺寸，表面质量和外形应符合下列规定： ○1 、表面应平直光滑，不应有裂缝、结疤、分层、错位、毛刺、压痕和深的划道； ○2 、钢管外径、壁厚、端面等的偏差，应分别符合法律规范规定； ○3 、钢管必须涂有防锈漆； ○4 ≤、表面锈蚀深度允许偏差 0.50mm，当锈蚀深度超过规定值时不得使用； ○5 、钢管弯曲变形，应符合法律规范的规定，立杆钢管弯曲3m＜L≤4m≤ ，允许偏差 12mm， 4m＜L≤ 6m ，允许偏差 20mm ；水平杆、...
