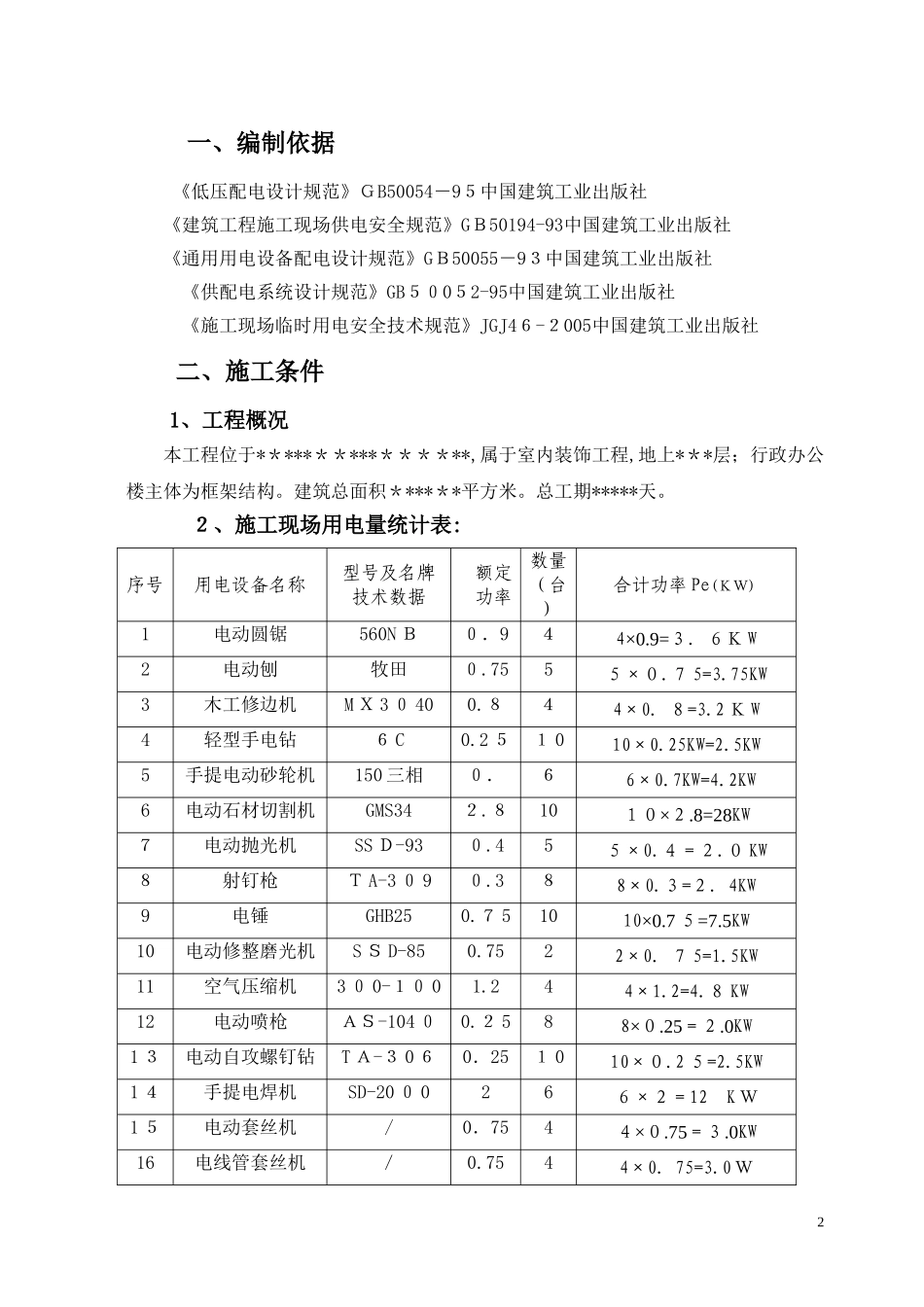

****＊***＊室内装修工程临时用电专项施工方案*＊＊****大楼室内装修工程项目经理部建筑工程施工临时用电专项方案1一、编制依据《低压配电设计规范》ＧB50054－9５中国建筑工业出版社《建筑工程施工现场供电安全规范》GＢ50194-93中国建筑工业出版社《通用用电设备配电设计规范》GＢ50055－9３中国建筑工业出版社《供配电系统设计规范》GB５０0５2-95中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ4６-２005中国建筑工业出版社二、施工条件1、工程概况本工程位于*＊***＊＊***＊＊＊＊**,属于室内装饰工程,地上*＊*层；行政办公楼主体为框架结构。建筑总面积＊***＊*平方米。总工期*****天。２、施工现场用电量统计表:序号用电设备名称型号及名牌技术数据额定功率数量（台)合计功率Pe(ＫＷ)1电动圆锯560NＢ０．9４4×0.9=３．６ＫW2电动刨牧田０.755５×０.７5=3.75KW3木工修边机MＸ3０400.８４4×0．８=3.2ＫW4轻型手电钻６C0.2５１010×0.25KW=2.5KW5手提电动砂轮机150三相０．７６6×0.7KW=4.2KW6电动石材切割机GMS34２.８10１０×２.8=28KW７电动抛光机SSＤ-93０.45５×0.４＝２.０KW８射钉枪ＴA-3０9００.3８8×0.３=２．4KW9电锤GHB250.７51010×0.7５=7.5KW10电动修整磨光机SＳD-850.7522×0．７5=1.5KW11空气压缩机3０0-１０01.244×1.2=4.８KW12电动喷枪ＡＳ-104０0.２588×０.25＝２.0KW1３电动自攻螺钉钻TＡ-３0６00．25１010×０.2５=2.5KW1４手提电焊机SD-20０026６×２＝12KＷ1５电动套丝机/0．754４×０.75＝３.0KW16电线管套丝机／0.7544×0．75=3.0Ｗ21７弯管机/0.7５33×0.75＝2．２５KW18总计14．３5１0３88.15三、施工现场临时用电量施工用电计算负荷确定施工现场临时用电量，分为动力用电和照明用电,其用电负荷可按下列公式计算：P计=1.1×（K1∑Ｐa+Ｋ2∑Pb＋Ｋ３∑Pc）式中P计—计算负荷（KW);用电不均匀系数；∑Ｐa—全部施工用电动力设备额定容量之和;∑Pb—室内照明设备额定容量之和;∑Pc—室外照明设备容量之和;K1——全部施用电动力设备需要系数,设备总数在10台以内时,Ｋ1=０.７5；设备总数在１０~30台时，K１=0.7;设备总数在３0台以上时，K1=0.6；Ｋ2——室内照明设备系数,取0.8;Ｋ3——室外照明设备系数,取1.0。本工程拟配备30盏0.1５KW的临时照明灯具。∑ＰB=0.1５×30=4.5ＫWP计＝1.1（K1∑Ｐ1＋K2∑Ｐb）=1.1×（０．6×88.15+0.8×4.5)=63KW3、电流计算Ii≈2P≈2×63＝126A4、导线选择入户电缆采用ＶＶ－1KV４×25电缆穿PVC埋地敷设。四、绘制临时供电施工图1、施工现场临时用电平面图:（详见副图）本工程利用原建筑一楼的配电柜做总配电箱。五、安全用电技术措施安全用电技术措施包括两个方向的内容:一是安全用电在技术上所采取的措施；二是为了保证安全用电和供电的可靠性在组织上所采取的各种措施,它包括各种制度的建立、组织管理等一系列内容。安全用电措施应包括下列内容:1、安全用电技术措施（１）、保护接零在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，称为保护接零。它的作用是当电气设备的金属外壳带电时,短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小,所以短路电流很大,一般大于额定电流的几倍甚至几十倍,这样大的单相短路将使保护3装置迅速而准确的动作，切断事故电源，保证人身安全。其供电系统为接零保护系统,即ＴN系统,TＮ系统包括TN－C、TN-Ｃ－Ｓ、TN－S三种类型。本工程采用TN－Ｓ系统。TN-S供电系统。它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统,也称三相五线制。它的优点是专用保护线上无电流，此线专门承接故障电流,确保其保护装置动作。应该特别指出,PE线不许断线。在供电末端应将ＰE线做重复接地。施工时应注意:除了总箱处外，其它各处均不得把N线和PE线连接，PＥ线上不得安装开关和熔断器，也不得把大地兼做ＰE线且PE线不得通过工作电流。PE线也不得进入漏电保护器且必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出，因为线路末端的漏电保护器动作，会使前级漏电保护器动作。必须注意：当...
