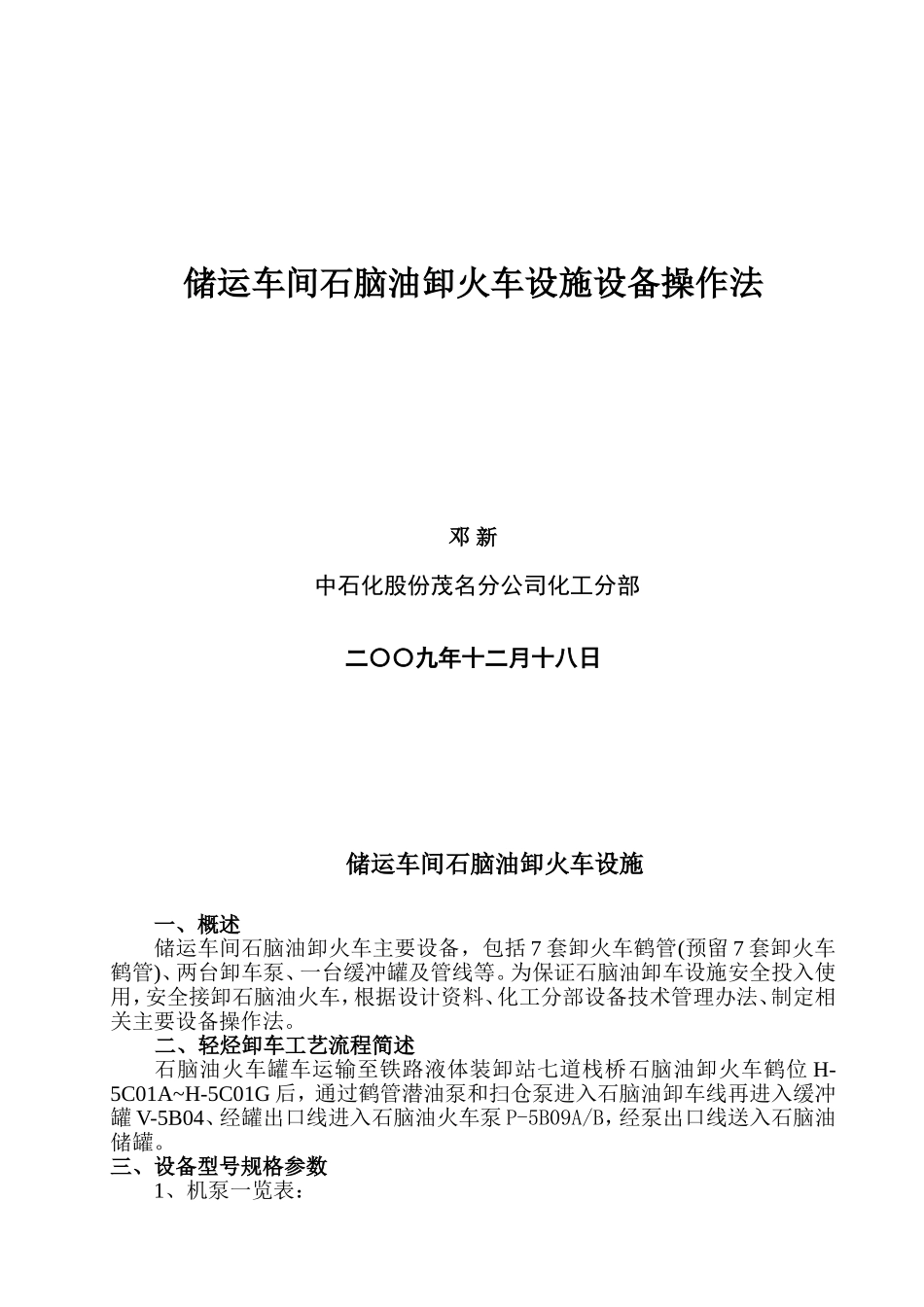

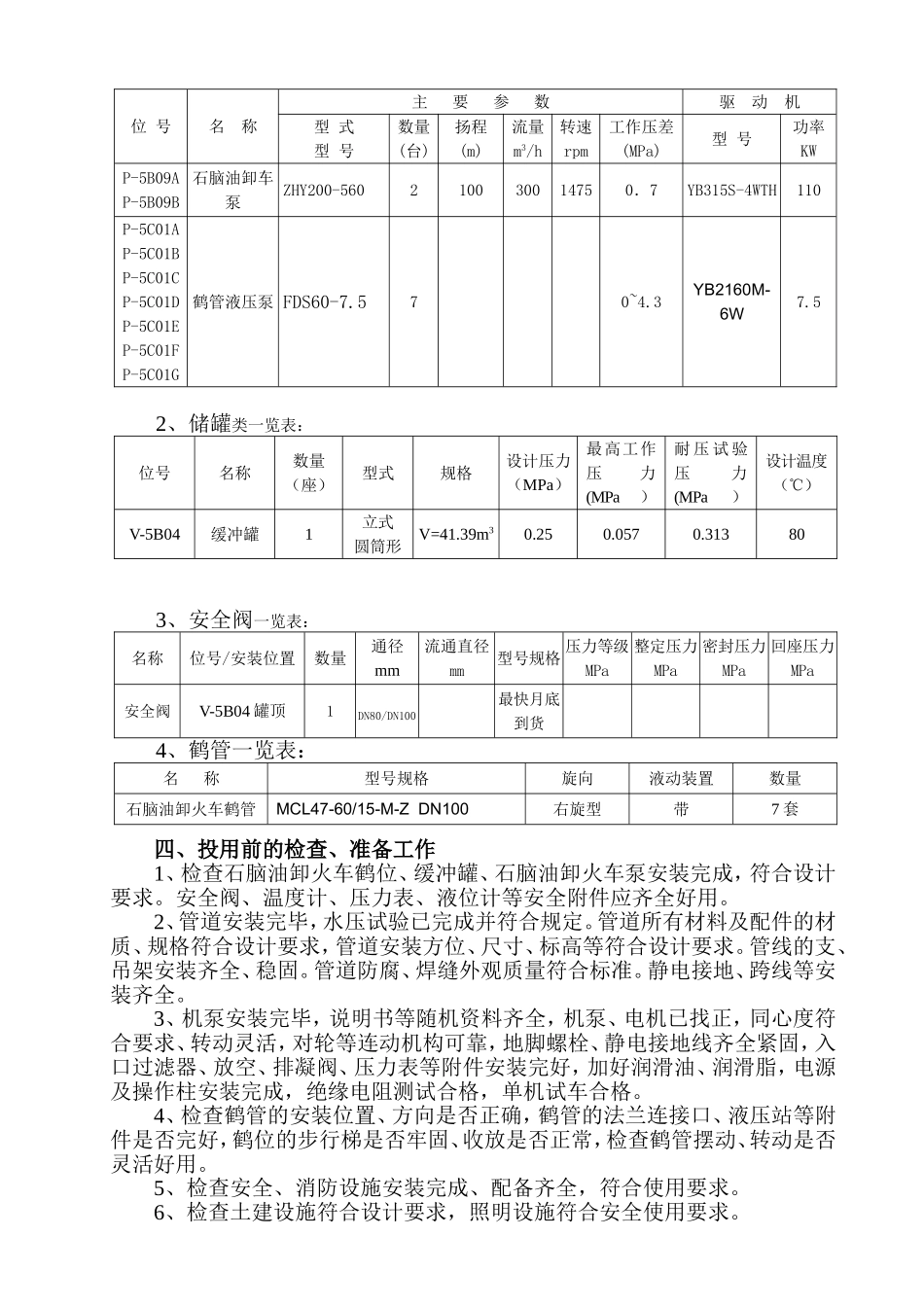

储运车间石脑油卸火车设施设备操作法邓新中石化股份茂名分公司化工分部二〇〇九年十二月十八日储运车间石脑油卸火车设施一、概述储运车间石脑油卸火车主要设备，包括7套卸火车鹤管(预留7套卸火车鹤管)、两台卸车泵、一台缓冲罐及管线等。为保证石脑油卸车设施安全投入使用，安全接卸石脑油火车，根据设计资料、化工分部设备技术管理办法、制定相关主要设备操作法。二、轻烃卸车工艺流程简述石脑油火车罐车运输至铁路液体装卸站七道栈桥石脑油卸火车鹤位H-5C01A~H-5C01G后，通过鹤管潜油泵和扫仓泵进入石脑油卸车线再进入缓冲罐V-5B04、经罐出口线进入石脑油火车泵P-5B09A/B，经泵出口线送入石脑油储罐。三、设备型号规格参数1、机泵一览表：位号名称主要参数驱动机型式型号数量(台)扬程(m)流量m3/h转速rpm工作压差(MPa)型号功率KWP-5B09AP-5B09B石脑油卸车泵ZHY200-560210030014750．7YB315S-4WTH110P-5C01AP-5C01BP-5C01CP-5C01DP-5C01EP-5C01FP-5C01G鹤管液压泵FDS60-7.570~4.3YB2160M-6W7.52、储罐类一览表：位号名称数量（座）型式规格设计压力（MPa）最高工作压力(MPa）耐压试验压力(MPa）设计温度（℃）V-5B04缓冲罐1立式圆筒形V=41.39m30.250.0570.313803、安全阀一览表：名称位号/安装位置数量通径mm流通直径mm型号规格压力等级MPa整定压力MPa密封压力MPa回座压力MPa安全阀V-5B04罐顶1DN80/DN100最快月底到货4、鹤管一览表：名称型号规格旋向液动装置数量石脑油卸火车鹤管MCL47-60/15-M-ZDN100右旋型带7套四、投用前的检查、准备工作1、检查石脑油卸火车鹤位、缓冲罐、石脑油卸火车泵安装完成，符合设计要求。安全阀、温度计、压力表、液位计等安全附件应齐全好用。2、管道安装完毕，水压试验已完成并符合规定。管道所有材料及配件的材质、规格符合设计要求，管道安装方位、尺寸、标高等符合设计要求。管线的支、吊架安装齐全、稳固。管道防腐、焊缝外观质量符合标准。静电接地、跨线等安装齐全。3、机泵安装完毕，说明书等随机资料齐全，机泵、电机已找正，同心度符合要求、转动灵活，对轮等连动机构可靠，地脚螺栓、静电接地线齐全紧固，入口过滤器、放空、排凝阀、压力表等附件安装完好，加好润滑油、润滑脂，电源及操作柱安装完成，绝缘电阻测试合格，单机试车合格。4、检查鹤管的安装位置、方向是否正确，鹤管的法兰连接口、液压站等附件是否完好，鹤位的步行梯是否牢固、收放是否正常，检查鹤管摆动、转动是否灵活好用。5、检查安全、消防设施安装完成、配备齐全，符合使用要求。6、检查土建设施符合设计要求，照明设施符合安全使用要求。7、DCS组态完毕，仪表调试完毕，远程监控信号正常可用。五、主要设备的操作法1、ZHY200-560型石脑油卸火车泵1.1型号说明:ZHY200-560叶轮名义直径(mm)泵出口公称直径(mm)石油化工和天然气工业流程泵1.2结构说明：ZHY型泵为单级、单吸、径向剖分蜗壳式结构。泵为轴向吸入，径向吐出，其安装方式为中心支撑。主要由泵体、前泵盖、后泵盖、轴承支架部件、叶轮、轴、机械密封、壳体密封环、叶轮密封环、进出口法兰等件组成。1.3手动操作说明1.3.1开车前的准备1)手动盘车,转子应转动灵活并无卡涩现象。2)检查泵及管路中所有管路是否畅通。3)检查联轴器是否对中。4)检查各处螺栓是否拧紧。5）检查轴承箱中油位是否正常。6）关闭泵出口阀，开泵入口阀，向泵内灌介质，排净空气。7）接通电源，点动，观察泵轴的旋转方向是否正确。从电机侧看泵转子为顺时针方向，否则要通知电工调整电机转向。1.3.2开车1)起动后，缓慢打开泵出口阀，不允许泵出口阀关闭较长时间下运行，以防过热引起泵的损坏。2）运转后一般观察泵的压力，电流是否在正常使用范围内，不宜在低于最小连续稳定流量下连续运行。如果泵没有给出最小连续稳定流量，则不应低于30%的设计流量下连续运行。3）正常运转时检查振动，在机组的顶部测量的未滤波振动不应超过峰值速度8mm/s。4）检查泵及管路是否泄漏，轴封泄漏是否正常。5）检查噪声情况是否正常。6）连续运行时，查看轴承盖温度是否正常，不得高于环境温度40℃，用手触摸不得烫手。上述情况均正常后，泵可以连续运转。1....
