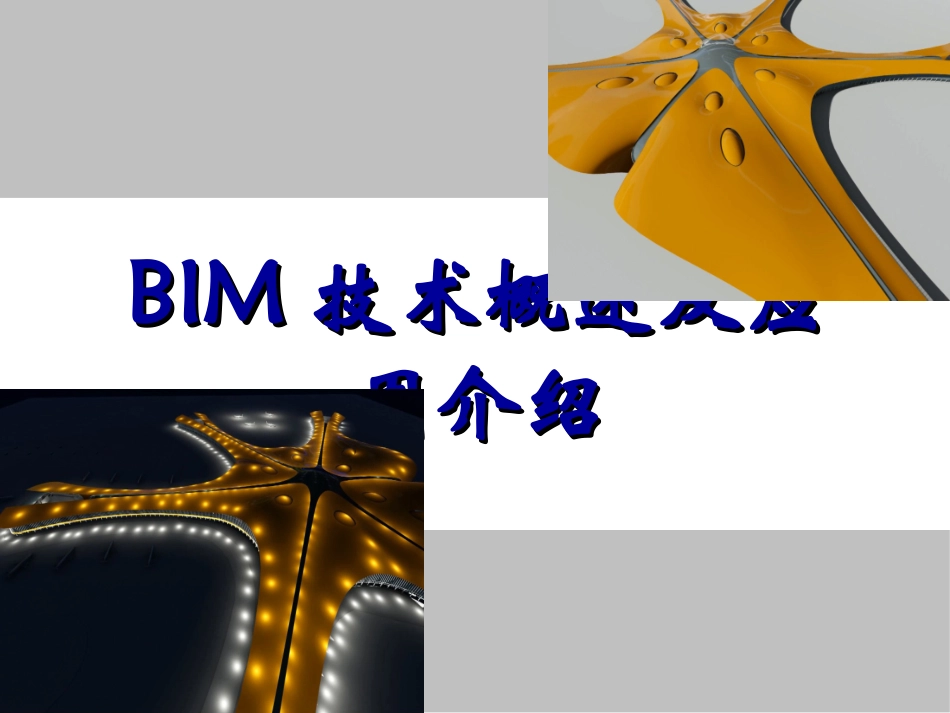

BIM技术概述及应用介绍VIP免费

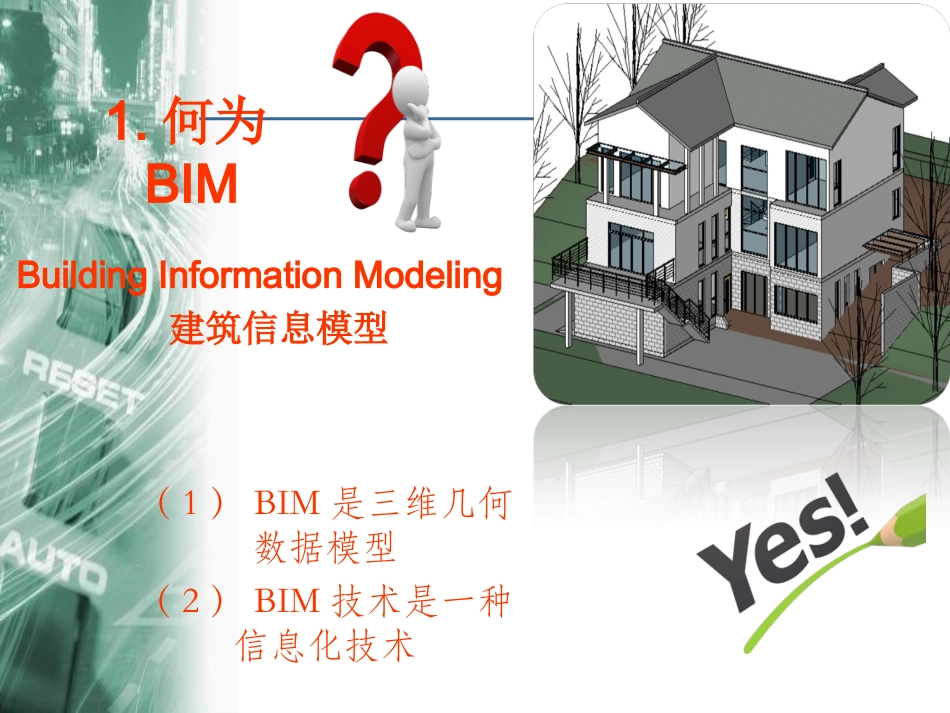

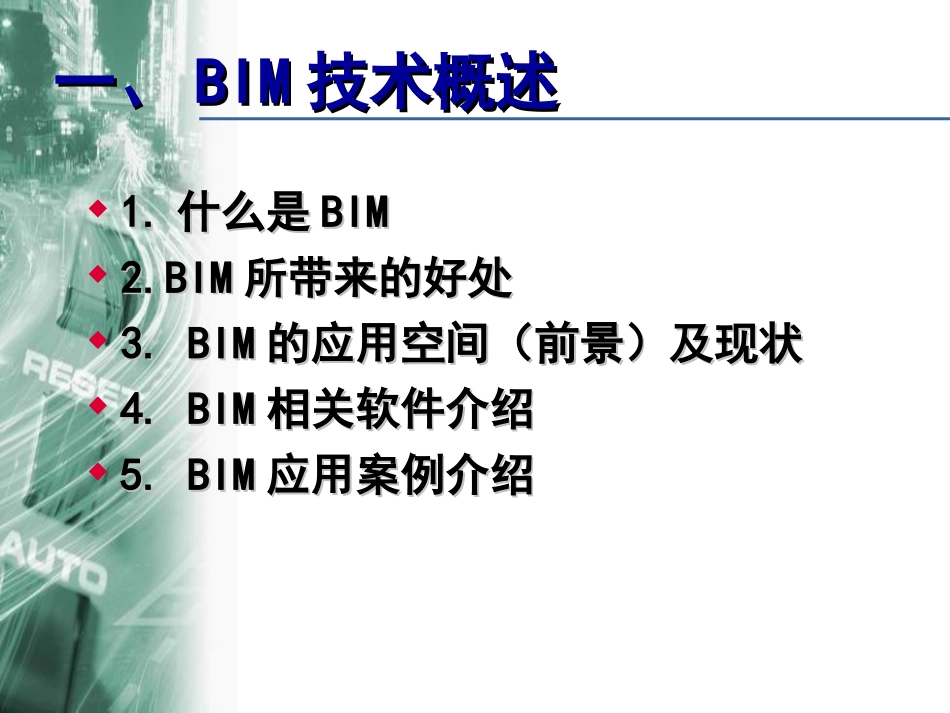

BIMBIM技术概述及应技术概述及应用介绍用介绍一、一、BIMBIM技术概述技术概述1.1.什么是什么是BIMBIM2.BIM2.BIM所带来的好处所带来的好处3.BIM3.BIM的应用空间（前景）及现状的应用空间（前景）及现状4.4.BIMBIM相关软件介绍相关软件介绍5.5.BIMBIM应用案例介绍应用案例介绍1.何为BIMBuildingInformationModeling建筑信息模型（1）BIM是三维几何数据模型（2）BIM技术是一种信息化技术BIM思想的由来11975年-伊斯特曼（ChuckEastman）-“BIM之父”-“BuildingDescriptionSystem”系统220世纪80年代后-芬兰学者-“ProductInformationModel”系统31986年-美国学者RobertAish-“BuildingModeling”42002年由Autodesk公司提出建筑信息模型(BuildingInformationModeling，BIM)-是对建筑设计的创新Autodesk:建筑信息模型是指建筑物在设计和建造过程中，创建和使用的“可计算数字信息”。而这些数字信息能够被程序系统自动管理，使得经过这些数字信息所计算出来的各种文件，自动地具有彼此吻合、一致的特性。国际标准组织设施信息委员会(FacilitiesInformationCouncil):在开放的工业标准下对设施的物理和功能特性及其相关的项目生命周期信息的可计算或可运算的形式表现，从而为决策提供支持，以便更好地实现项目的价值。基础灵魂结果目标工具产出关键实施BIMBIM——建筑业的信息革命第一次革命甩图板第二次革命二维到三维手绘BIMCAD2.BIM2.BIM所带来的所带来的好处好处施工阶段运营管理设计阶段销售招商设计阶段空间三维复杂形态的表达世博会中国馆（工期紧迫复杂的钢结构）•上海同清科技发展有限公司•TeklaStructures建模•钢结构部分是最复杂的，该项目工期紧、设计变更多。•TeklaStructures强大的节点处理能力和多用户协同工作模式给工程进度节省了时间，模型和图纸的永久关联保证了构件准确的制造。•Tekla在技术和质量上获得承包商和项目业主的一致好评。协同设计、冲突碰撞检查提供有关建筑质量、进度以及成本的信息直接无纸化加工建造可视化模拟、可视化管理促进建筑量化，生成最新的评估与施工规划（展示场地使用情况或更新调整情况的规划）提高文档的质量，节省过程与管理问题上投入资金施工阶段虚拟现实技术，实现虚拟漫游平面户型图建筑模型效果图各种媒体广告形式参观虚拟样板间亲身感受居室空间实时查询房间信息实时家居布置引导购房者或租户合理使用物业。。。销售招商阶段同步提供有关建筑使用情况或性能、入住人员与容量、建筑已用时间以及建筑财务方面的信息提供数字更新记录，并改善搬迁规划与管理建筑的物理信息（完工情况、承租人或部门分配、家具和设备库存）和关于可出租面积、租赁收入或部门成本分配的重要财务数据运营管理阶段BIM应用前景3.BIM3.BIM应用前景应用前景及现状及现状1.记录和评估存量物业；2.产品规划；3.设计评估和招投标；4.项目沟通和协同；5.和GIS系统集成；6.物业管理和维护。1.方案设计；2.扩初设计；3.施工图；4.设计协同；5.设计工作重心前移。1.虚拟建造；2.施工分析和规划；3.成本和工期管理；4.现场施工。BIM在国外的应用BIM在国内的应用阻碍国内BIM发展的一些原因BIM应用现状美国到欧美、日本、新加坡等发达国家，应用领域：设计阶段、施工阶段以及建成后的维护和管理阶段特点：1、已经成为设计和施工单位承接项目的必要能力，已收到广泛重视。大企业已经具备了BIM技术能力；BIM专业咨询公司已经出现，十分活跃，为中小企业应用BIM提供有力支持；2、不再是将BIM应用于建筑工程局部环节；3、应用软件已经比较成熟。2002年BIM理念和技术；2004年BIM应用软件BIM是市场规范化的产物，是全社会各行业生产标准到位的产物）。奥运村空间规划及物资管理信息系统、南水北调工程、香港地铁项目等。“小荷才露尖尖角”；“十五”科技攻关计划；“十一五”科技支撑计划。推行不够，不愿打破；容忍不足；不愿学习；本土化不够；业务水平不齐；3D软件速度和功能未平衡。4.BIM相关软件介绍5.BIM应用案例介绍黔江展览馆上汽通用企业馆总结：1.BIM是什么？2.BIM能干什么？3.BIM软件有什么？4.都有哪些BIM软件？常用国内的BIM软件？国外BIM软件？
