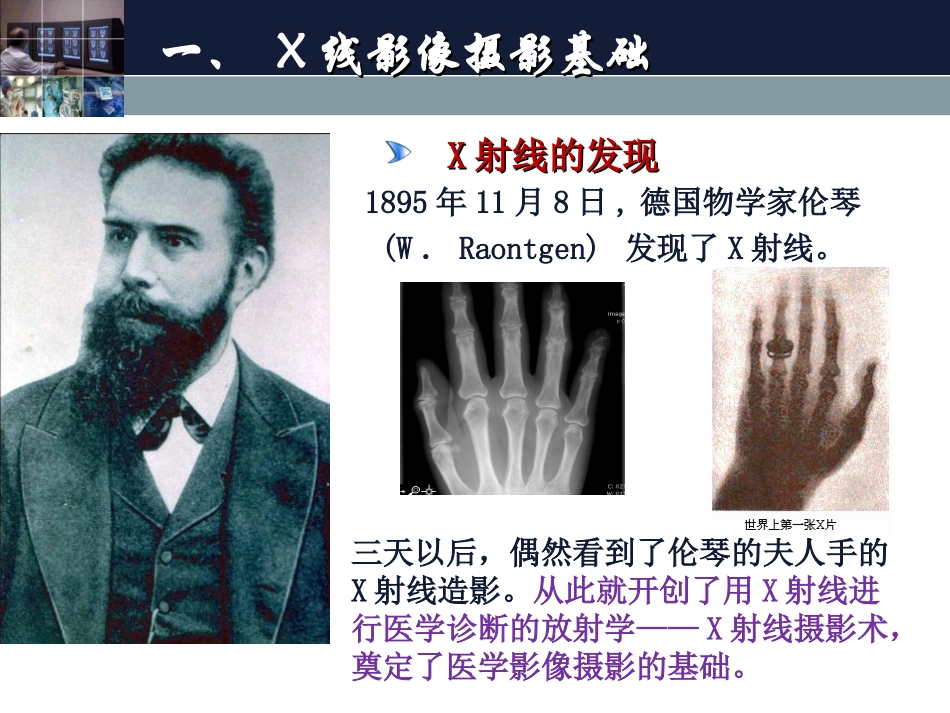

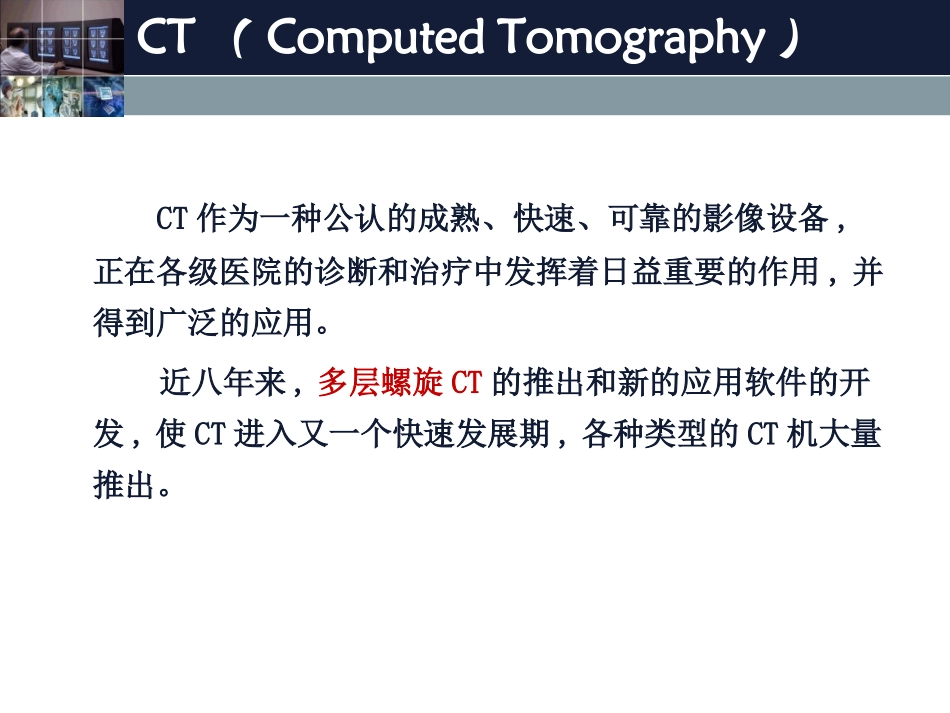

CT原理及维修诊断技术高级培训班CTCT原理原理（上）（上）CT作为一种公认的成熟、快速、可靠的影像设备,正在各级医院的诊断和治疗中发挥着日益重要的作用,并得到广泛的应用。近八年来,多层螺旋CT的推出和新的应用软件的开发,使CT进入又一个快速发展期,各种类型的CT机大量推出。CT（ComputedTomography）1895年11月8日,德国物学家伦琴(W．Raontgen)发现了X射线。三天以后，偶然看到了伦琴的夫人手的X射线造影。从此就开创了用X射线进行医学诊断的放射学——X射线摄影术，奠定了医学影像摄影的基础。XX射线的发现射线的发现一、X线影像摄影基础线影像摄影基础低气压放电现象：1836年，英国科学家法拉第发现，稀薄气体放电时，会产生一种绚丽的辉光。因为它是由阴极发出的，后来物理学家把这种辉光称为“阴极射线”（cathoderay）。为探明阴极射线，许多科学家进行了艰巨的研究。一、X线影像摄影基础线影像摄影基础传统的X射线机具有的优点：1.价格低;2.易操作;3.应用面广;但也有以下一些缺陷：1．影像重叠;2．密度分辨力低;3．中心投影效应(也叫几何放大效应）;4．胶片存储，检索困难;一、X线影像摄影基础线影像摄影基础密密度度分分辨辨力力低低一、X线影像摄影基础线影像摄影基础中中心心投投影影效效应应一、X线影像摄影基础线影像摄影基础二、二、CT的发展回顾的发展回顾1917年，雷登(J．Radon)提出了图象重显理论的数学方法研究，他指出对二维或三维的物体可以从各个不同的方向上进行投影，称为雷登变换；然后用数学方法计算出一张重建的图像中，也称为雷登逆变换。1956年，天文学家Bracewell用这种方法处理了从太阳发射来的微波信息，Bracewell第一次将一系列由不同方向测得的太阳微波发射数据，运用图像重建方法，绘制了太阳微波发射图像。二、二、CT的发展回顾的发展回顾对CT的研究可追溯到1967年,那年，CT的发明人、英国工程师GodfreyHounsfield制成了第一台可用于临床的计算机X射线断层摄影机。CTCT的发明的发明二、二、CT的发展回顾的发展回顾1971年10月，Hounsfield设计并扫描出第一幅具有诊断价值的头部CT图像，从而宣告世界上第一台CT扫描机的研制成功，因为是英国EMI公司生产，又称EMICT扫描机。1971年9月第一台头扫描CT机安装在英国的一所医院中。每一幅图像的处理时间为20分钟左右。二、二、CT的发展回顾的发展回顾第一台CT机的头部图像二、二、CT的发展回顾的发展回顾1979年,Hounsfield和Cormack,CT发明者，一位工程师和一位物理学家，两位没有专门医学经历的科学家,荣获了诺贝尔医学奖，以表彰他们的突出成就。Hounsfield于2004年8月12日在英国逝世，享年84岁。Cormack于1998年5月23日在美国逝世，享年74岁。二、二、CT的发展回顾的发展回顾1974年，美国GeorgeTown医学中心的工程师莱德雷（Ledley）设计出了全身CT扫描仪，使CT不仅可用于颅脑，而且还可用于全身各个部位的影像学检查。二、二、CT的发展回顾的发展回顾图a、b是1974年SIRETOM拍摄的80X80图像,矢状面图像是由每层厚为1.3CM断面重建的。图c、d是容积扫描拍摄的1024X1024图像,矢状面图像可以说是连续的。CT图像对比二、二、CT的发展回顾的发展回顾三、CT技术发展趋势CT的优点(1)真正的断面图像(2)密度分辨率高(3)可作定量分析(4)数字图像CT的局限性和不足(1)空间分辨率仍未超过常规的X线检查。(2)不是所有脏器都以CT检查作为首选。(3)以X射线作为信息载体,仍对人体存在伤害。(4)CT的图像是形态学影像。多层螺旋CT是主要代表1998年推出的多层CT使得CT在扫描速度；图像质量、扫描范围、适用器官等方面取得新的突破,是CT技术进入新阶段的标志。三、CT技术发展趋势1.更低的射线剂量全球各主要CT制造商均把更低CT的剂量水平作为CT发展的研究目标，并通过各种方法及措施来降低剂量。限制扫描容积：增加辐射光谱的预过滤;调整扫描参数;对连续CT和螺旋CT扫描采用自动曝光控制;选择适当图像重建参数降低图像重建噪声；三、CT技术发展趋势2.更快的采集和重建速度a.可以减少运动伪影，提高图像质量。b.从经济和成本回收的角度来考虑，缩短了机器的成本回收期,提高医院的经济效益。c.能充分发挥造影剂的...
