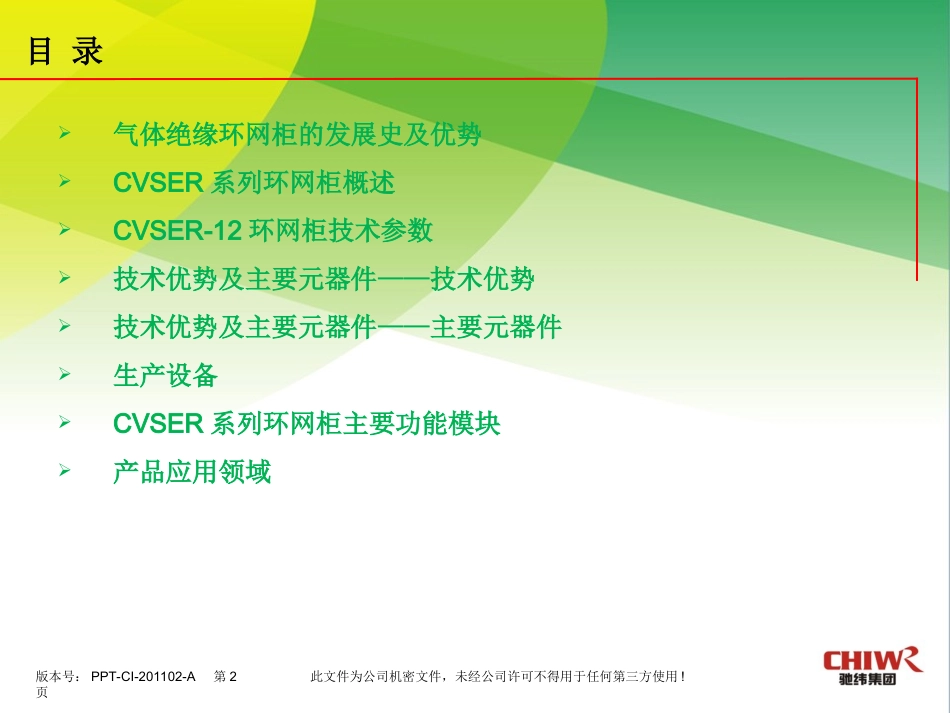

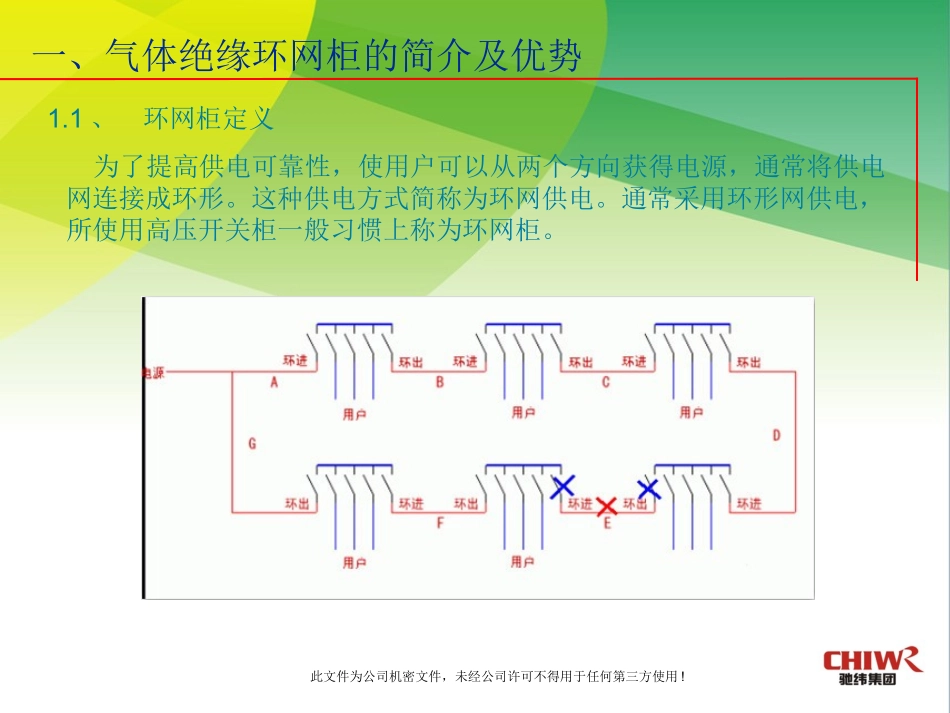

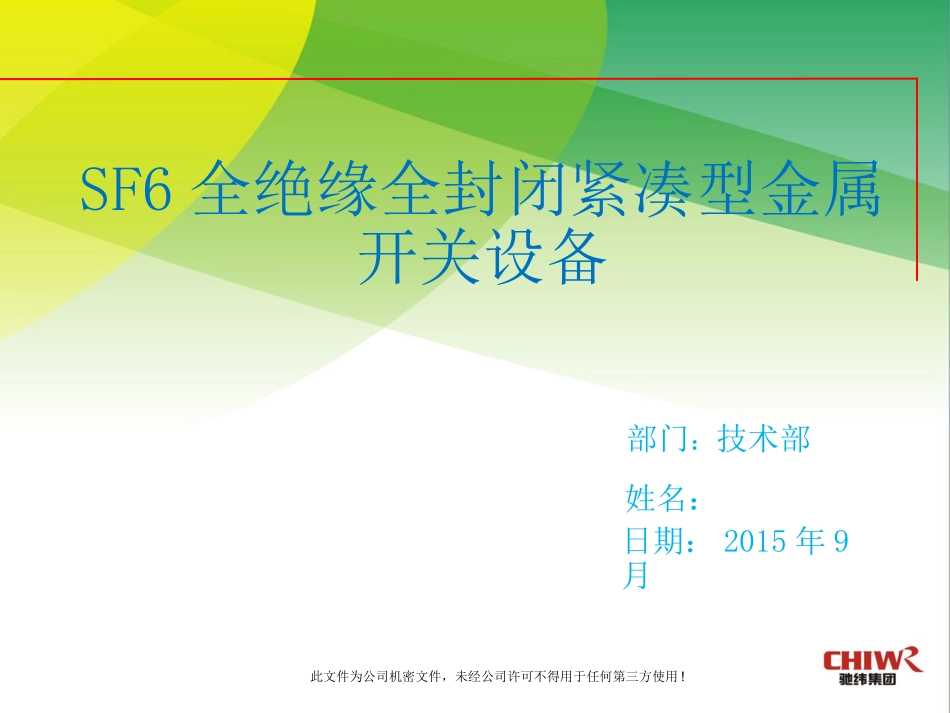

此文件为公司机密文件，未经公司许可不得用于任何第三方使用!SF6全绝缘全封闭紧凑型金属开关设备部门：技术部日期：2015年9月姓名：此文件为公司机密文件，未经公司许可不得用于任何第三方使用!版本号：PPT-CI-201102-A第2页目录气体绝缘环网柜的发展史及优势CVSER系列环网柜概述CVSER-12环网柜技术参数技术优势及主要元器件——技术优势技术优势及主要元器件——主要元器件生产设备CVSER系列环网柜主要功能模块产品应用领域此文件为公司机密文件，未经公司许可不得用于任何第三方使用!一、气体绝缘环网柜的简介及优势1.1、环网柜定义为了提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。这种供电方式简称为环网供电。通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。此文件为公司机密文件，未经公司许可不得用于任何第三方使用!一、气体绝缘环网柜的简介及优势1.2、中压开关的分类12kV中压电力系统开关设备根据绝缘方式主要分为三种：（1）空气绝缘环网柜该柜型出现较早、用量大，国内一般称作为开关柜典型设备：KYN28开关中置柜、XGN箱式开关柜（2）气体绝缘环网柜所谓充气柜是将高压元器件如母线、负荷开关、断路器、隔离开关、接地开关等密封在充有一定压力绝缘气体的封闭壳体内的一种金属封闭开关设备。此文件为公司机密文件，未经公司许可不得用于任何第三方使用!一、气体绝缘环网柜的简介及优势气体绝缘环网柜根据结构不同又可分为以下2种：（1）半气体绝缘环网柜只有开关设备为气体绝缘，导体仍然采用空气绝缘。典型设备：SF6气体绝缘“气包式”环网柜：ABB的UniSwitch（2）全气体绝缘环网柜开关设备和导体都采用气体绝缘，防护等级高。典型设备：SF6气体绝缘充气式环网柜：ABB的SafePlus、施耐德的SM6、驰纬电气的CVSER系列。此文件为公司机密文件，未经公司许可不得用于任何第三方使用!一、气体绝缘环网柜的简介及优势1.3、充气柜的优势充气柜与一般的空气绝缘开关柜相比有众多的优势：用性能优异的SF6绝缘气体，大大提高了绝缘性能结构紧凑，占地面积小，有利于小型化发展采用了SF6气体，有效地提高了灭弧性能采用全封闭式结构，开关核心部件不受外界环境的影响采用免维护产品结构、大大减少了维护工作，降低维护成本此文件为公司机密文件，未经公司许可不得用于任何第三方使用!一、气体绝缘环网柜的简介及优势1.4、SF6气体的特性SF6是一种人造惰性气体，无色、无味、无毒（正常状态下），微溶于水。相对密度是空气的5倍，分子量大约为146（氦气分子量大约为4）。六氟化硫具有良好的电气绝缘性能及优异的灭弧性能。其耐电强度为同一压力下氮气的2.5倍，击穿电压是空气的2.5倍，灭弧能力是空气的100倍，在正常大气压下绝缘强度大约是空气的3倍，是一种优于空气和油之间的新一代超高压绝缘介质材料。六氟化硫电解会产生有毒气体，并且是一种温室效应气体，地球的温暖化系数GWP：SF6气体分子是CO2的24000倍，SF6气体可以存在大气中3200年以上。此文件为公司机密文件，未经公司许可不得用于任何第三方使用!二、CVSER系列环网柜概述安徽驰纬电气有限公司结合多年设计与制造经验，采用国际先进技术，采用计算机模拟辅助设计开发出新型SF6气体绝缘中压开关设备—CVSER-12系列环网开关柜。CVSER-12型全封闭SF6绝缘环网单元（简称环网柜）是一种全密封的供电单元，所有带电部件及开关全密封在一个不锈钢的壳体内，壳体内充有一定压力的SF6气体。整个开关装置不受外部环境影响，确保运行可靠性和人身安全性，并且实现了免维护。环网单元分户内和户外型。户外型是将户内型环网单元再密闭在一个金属外壳内构成的多路供电环网柜。环网柜适用于12kV、50Hz的三相交流配电系统，用于环网供电或终端供电。环网柜可安装在工矿企业、住宅小区、学校、公园等的配电系统，也可装入紧凑式型箱式变电站中，用于配电变压器的控制和保护。户内、户外型环网柜均可实现配网自动化。此文件为公司机密文件，未经公司许可不得用于任何第三方使用!三、CVSER-12环网柜技术参数技术参数正常使用环境条件耐受内部故障能力实验（燃弧实验）环境温度额...
